1 689 989 158 2012-10-12| Robert Bosch GmbH
26 | 1 687 023 652 – 658fr
3.7 Connexions
3.7.1 Organisation
L’arrière du PC est organisé en quatre parties.
459935-13_Ht
1
2
3
4

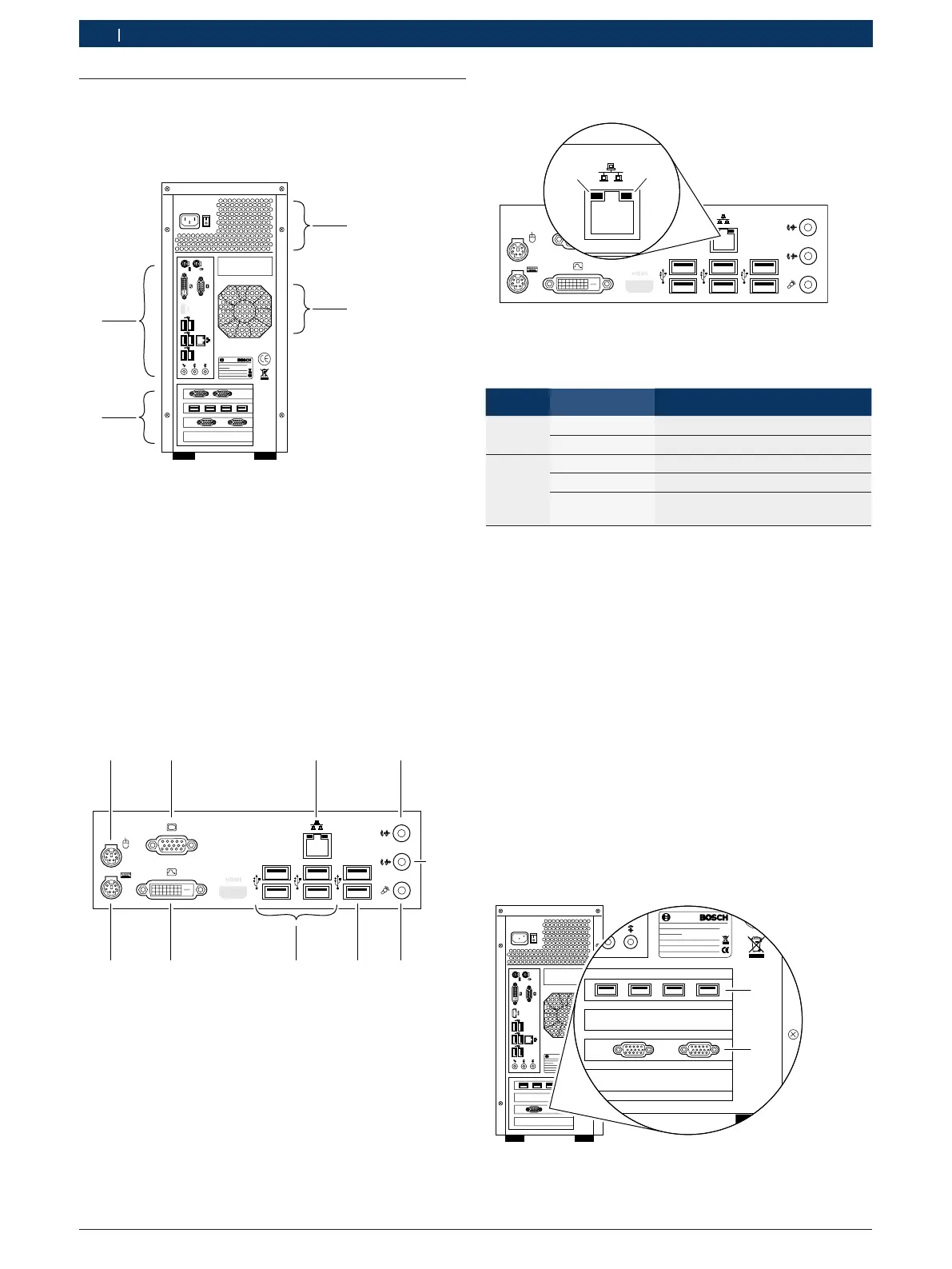

Fig. 5: Connexions
1 Bloc secteur
2 Ventilateur
3 Carte mère
4 Cartes d’interface
i Les connexions de la carte mère sont identiques
sur chaque type du PC (voir chap. 3.7.2). Les
connexions des cartes d'interface dépendent du
type du PC (voir chap. 3.7.3).
3.7.2 Carte mère
1
459935-05_Ht
2
3
4
5
6
7
89
10
Fig. 6: Connexions de la carte mère
1 Souris (PS/2)
2 Écran (VGA)
3 LAN (RJ45)
4 Audio (entrée)
5 Audio (sortie)
6 Microphone
7 USB (USB 3.0)
8 USB (USB 2.0)
9 Écran (DVI)
10 Clavier (PS/2)
État des LED réseau (LAN)
1
459935-06_Ht
2
Fig. 7: État des LED réseau (LAN)
1 LED accès au réseau
2 LED vitesse de transmission réseau
LED État Signification
Accès au
réseau
Éteinte Absence de connexion
Clignote en vert Transmission de données
Vitesse
de trans-
mission
réseau
Éteinte
Vitesse de transmission 10 Mb/s
Allumée en vert Vitesse de transmission 100 Mb/s
Allumée en
orange
Vitesse de transmission 1000 Mb/s
3.7.3 Cartes d’interface
i Les périphériques raccordés au PC doivent prendre
en charge au moins l’USB 2.0. Le PC est équipé
de deux ports USB 3.0 auxquels il n’est possible
de raccorder que des périphériques prenant en
charge l’USB 3.0. Si des modules ISO CAN, SVTW ou
VPM 844 sont utilisés, ceux-ci doivent être installés
avant de monter le PC dans le chariot ou le banc
d'essai. Pour plus d’informations, voir la notice de
montage "1 687 001 949" (1 689 978 556).
! Seuls des appareils munis d’un boîtier anti incendie
peuvent être raccordés au connecteur 25 pôles des
modules SVTW.
1 687 023 652 / 1 687 023 653
1
2
Fig. 8: Connexions 1 687 023 652 / 1 687 023 653
1 USB (USB 2.0)
2 Série COM 1 / COM 2
