3.7 Tilslutninger
3.7.1 Opdeling
Pc'ens bagside er opdelt i fire områder.
459935-13_Ht
1
2
3
4

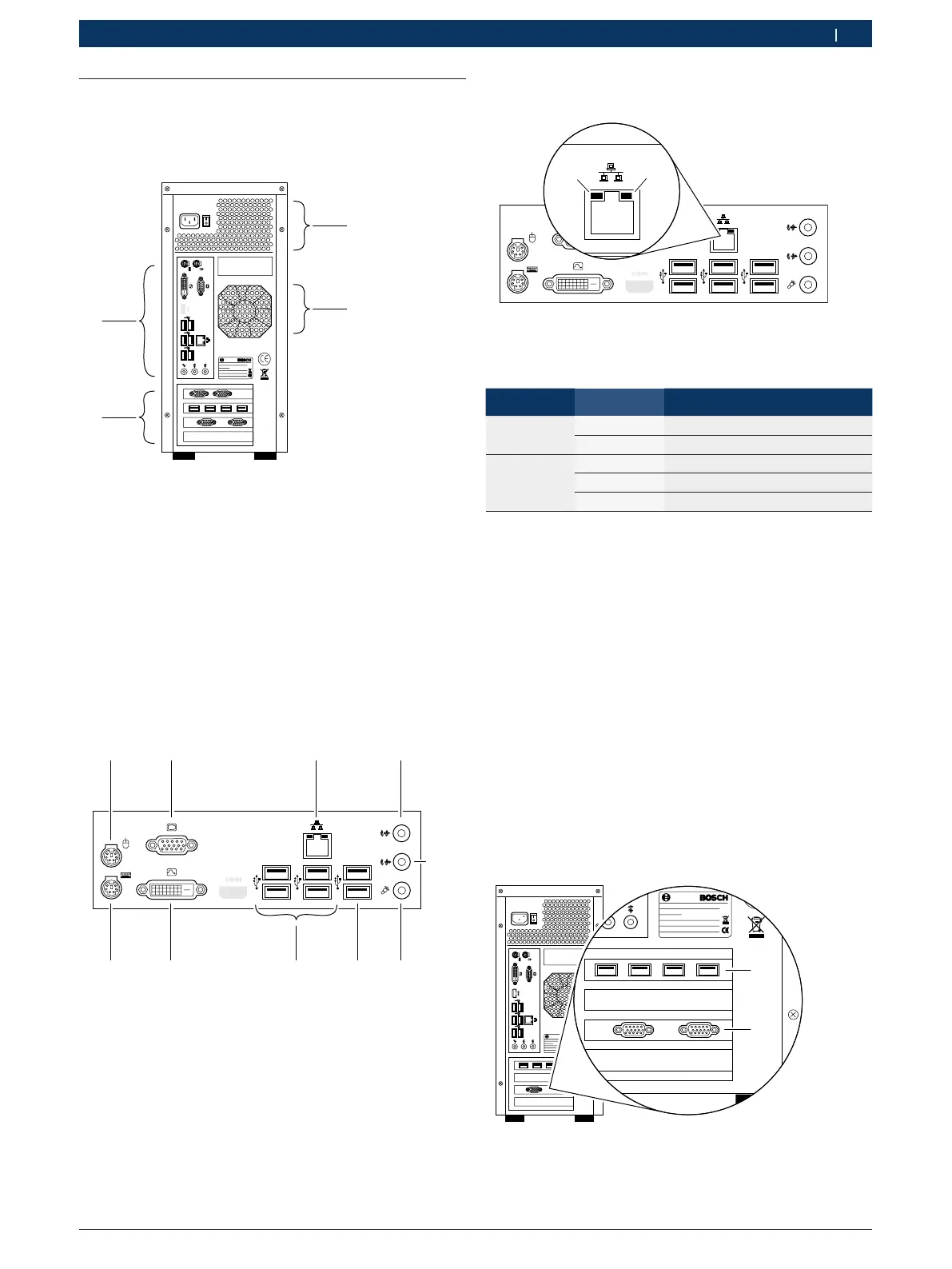

Fig. 5: Tilslutninger
1 Netdel
2 Ventilator
3 Mainboard
4 Grænsefladekort
i Tilslutningerne på mainboardet er dimensioneret
ens på alle pc-typer (se kap. 3.7.2). Tilslutningerne
ved grænsefladekortene afhænger af pc-typen
(se kap. 3.7.3).
3.7.2 Mainboard
1
459935-05_Ht
2
3
4
5
6
7
89
10
Fig. 6: Tilslutninger mainboard
1 Mus (PS/2)
2 Monitor (VGA)
3 LAN (RJ45)
4 Audio (indgang)
5 Audio (udgang)
6 Mikrofon
7 USB (USB 3,0)
8 USB (USB 2.0)
9 Monitor (DVI)
10 Tastatur (PS/2)
LED-status netværk (LAN)
1
459935-06_Ht
2
Fig. 7: LED-status netværk (LAN)
1 LED netværksadgang
2 LED netværks-overføringshastighed
LED Visning Status
Netværksad-
gang
Fra Ingen forbindelse
Blinker grønt Data overføres
Netværks-
overførings-
hastighed
Fra
Overføringshastighed 10 Mb/s
Lyser grønt Overføringshastighed 100 Mb/s
Lyser orange Overføringshastighed 1000 Mb/s
3.7.3 Grænsefladekort
i Periferiapparater, der benyttes på pc'en, skal mindst
understøtte USB 2.0. Pc'en er udstyret med to USB-
grænseflader USB 3.0; ved disse USB-grænseflader
kan der kun anvendes periferiapparater, der under-
støtter USB 3.0. Hvis du anvender CAN-, SVTW- eller
VPM 844 ISO-moduler, skal disse indbygges i trol-
leyen eller prøvestanden inden monteringen af pc'en.
Mht. yderligere informationer: Se monteringsvejled-
ning "1 687 001 949" (1 689 978 556).
! Ved SVTW-moduler må der ved den 25-polede tilslut-
ning udelukkende benyttes apparater med brandbe-
skyttelseshus.
1 687 023 652 / 1 687 023 653
459935-07_Ht
1
2
Fig. 8: Tilslutninger 1 687 023 652 / 1 687 023 653
1 USB (USB 2.0)
2 Seriel COM 1 / COM 2
