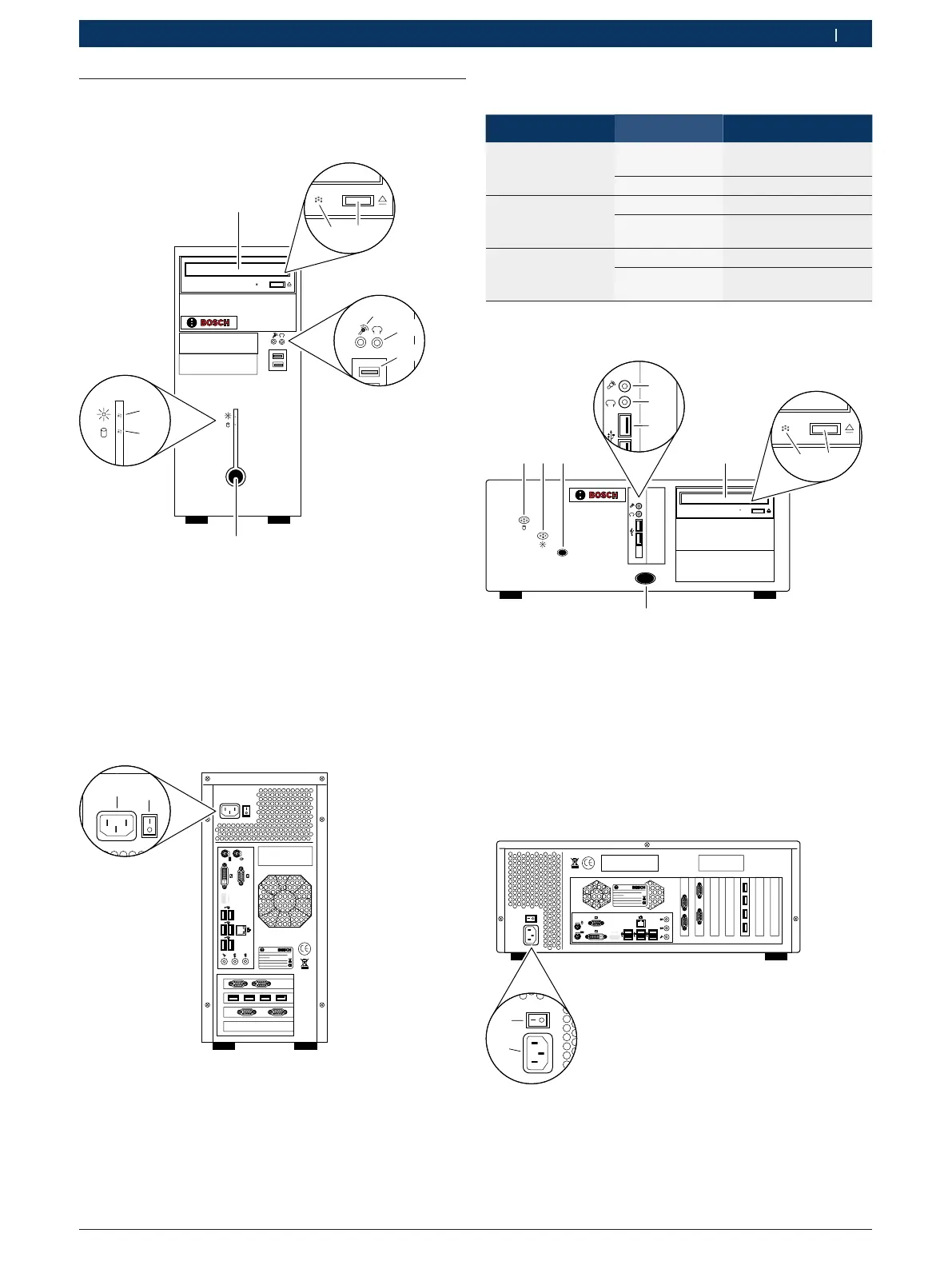

3.6 Éléments de commande
3.6.1 PC tour
459935-01_Ht
1
2
3
4
5
6
7
8
9
Fig. 1: Vue avant
1 Lecteur de DVD
2 LED lecteur de DVD
3 Touche d’éjection
4 Prise pour micro
5 Prise pour casque
6 Port USB (USB 2.0)
7 LED marche/arrêt
8 LED accès au disque dur
9 Touche standby
459935-02_Ht
1
2
Fig. 2: Vue arrière
1 Raccordement secteur
2 Interrupteur marche/arrêt
État des LED
LED État Signification
Marche/arrêt Éteinte PC pas en ordre de
marche
Allumée en vert PC en ordre de marche
Accès au disque dur Éteinte Disque dur inactif
Clignote en vert Lecture ou enregistre-
ment de données
Lecteur de DVD Éteinte Lecteur de DVD inactif
Clignote en vert Lecture ou gravure de
données
3.6.2 PC bureau
459935-03_Ht
1
2
3
4
5
6
8 9
10
7
Fig. 3: Vue avant
1 LED accès au disque dur
2 LED marche/arrêt
3 Touche reset
4 Prise pour micro
5 Prise pour casque
6 USB (USB 2.0)
7 Lecteur de DVD
8 LED lecteur de DVD
9 Touche d’éjection
10 Touche standby
459935-04_Ht
1
2
Fig. 4: Vue arrière
1 Interrupteur marche/arrêt
2 Raccordement secteur
