3.6 Ovládací prvky
3.6.1 Tower
459935-01_Ht
1
2
3
4
5
6
7
8
9

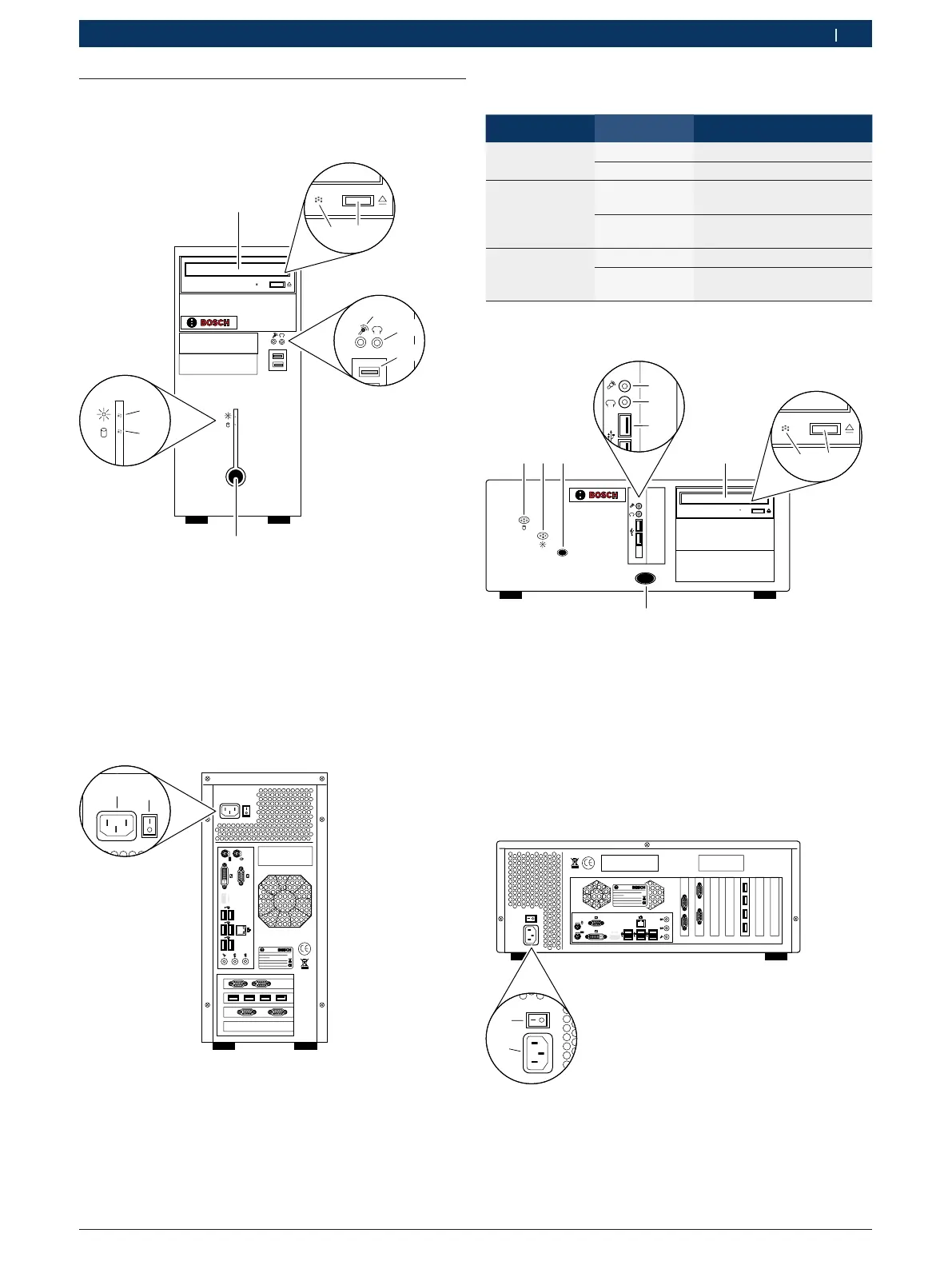

Fig. 1: Pohled zepředu
1 Mechanika DVD
2 LED jednotky DVD
3 Uvolňovací klávesa
4 Mikrofonní přípojka
5 Sluchátková přípojka
6 Přípojka USB (USB 2.0)
7 Kontrolka LED Zapnuto/Vypnuto
8 Kontrolka LED přístupu na pevný disk
9 Tlačítko Standby
459935-02_Ht
1
2
Fig. 2: Pohled zezadu
1 Síťová přípojka
2 Spínač Zapnuto/Vypnuto
Stav LED
Kontrolka LED Zobrazení Stav
ZAP/VYP Vyp. PC není připraven k provozu
Svítí zeleně PC připraven k provozu
Přístup na
pevný disk
Vyp. Pevný disk není aktivní
Bliká zeleně Data jsou načítána nebo
ukládána
Mechanika DVD Vyp. Mechanika DVD není aktivní
Bliká zeleně Data jsou načítána nebo
vypalována
3.6.2 Plocha
459935-03_Ht
1
2
3
4
5
6
8 9
10
7
Fig. 3: Pohled zepředu
1 Kontrolka LED přístupu na pevný disk
2 Kontrolka LED Zapnuto/Vypnuto
3 Tlačítko Reset
4 Mikrofonní přípojka
5 Sluchátková přípojka
6 USB (USB 2.0)
7 Mechanika DVD
8 LED jednotky DVD
9 Uvolňovací klávesa
10 Tlačítko Standby
459935-04_Ht
1
2
Fig. 4: Pohled zezadu
1 Spínač Zapnuto/Vypnuto
2 Síťová přípojka
