3.7 Tilkobling
3.7.1 Oppdeling
PC-ens bakside er delt inn i fire seksjoner.
459935-13_Ht
1
2
3
4

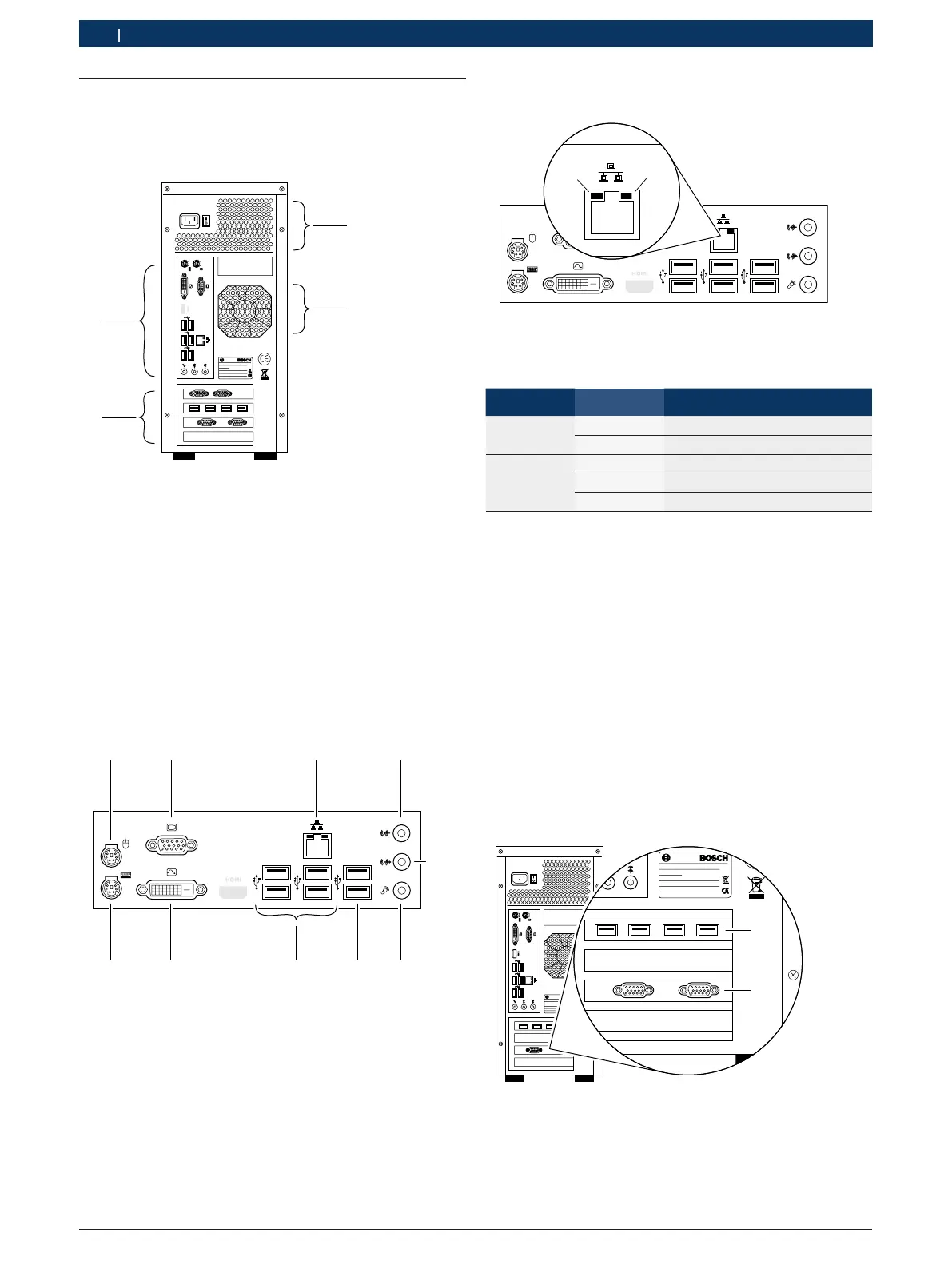

Fig. 5: Tilkobling
1 Nettdel
2 Ventilator
3 Hovedkort
4 Grensesnittkort
i Kontaktene på hovedkortet er utformet på samme
måte for alle typer PC-er (se kap. 3.7.2). Kontaktene
på seksjonen for grensesnittkortene ar avhengig av
PC-modellen (se kap 3.7.3)
3.7.2 Hovedkort
1
459935-05_Ht
2
3
4
5
6
7
89
10
Fig. 6: Kontakter på hovedkortet
1 Mus (PS/2)
2 Skjerm (VGA)
3 LAN (RJ45)
4 Audio (inngang)
5 Audio (utgang)
6 Mikrofon
7 USB (USB 2.0)
8 USB (USB 2.0)
9 Skjerm (DVI)
10 Tastatur (PS/2)
LED-status nettverk (LAN)
1
459935-06_Ht
2
Fig. 7: LED-status nettverk (LAN)
1 LED nettverkstilgang
2 LED nettverkets overføringshastighet
LED Status Tilstand
Nettverkstil-
gang
av ingen forbindelse
blinker grønt Data overføres
Nettverket
overførings-
hastighet
av
Overføringshastighet 10 Mb/s
lyser grønt Overføringshastighet 100 Mb/s
lyser oransje Overføringshastighet 1000 Mb/s
3.7.3 Grensesnittkort
i Eksternt utstyr som drives av PC-en må kunne
støtte USB 2.0. PC-en har to USB-porter USB 3.0,
disse <USB-portene kan kun betjene utstyr som
støtter USB 3.0. Når du bruker CAN-, SWTW- eller
VPM 844 ISO-moduler utvikles dette før PC-en mon-
teres i trallen eller kontrollstedet. For mer informa-
sjon se monteringsanvisningen "1 687 001 949"
(1 689 978 556).
! På SVTW-moduler må man bare bruke 25-pinner
kontakter med brannvernsdeksel.
1 687 023 652 / 1 687 023 653
1
2
Fig. 8: Tilkobling 1 687 023 652 / 1 687 023 653
1 USB (USB 2.0)
2 Serie COM 1 / COM 2
