1 689 989 158 2012-10-12| Robert Bosch GmbH
1 687 023 652 – 658 | 125 | 125
tr

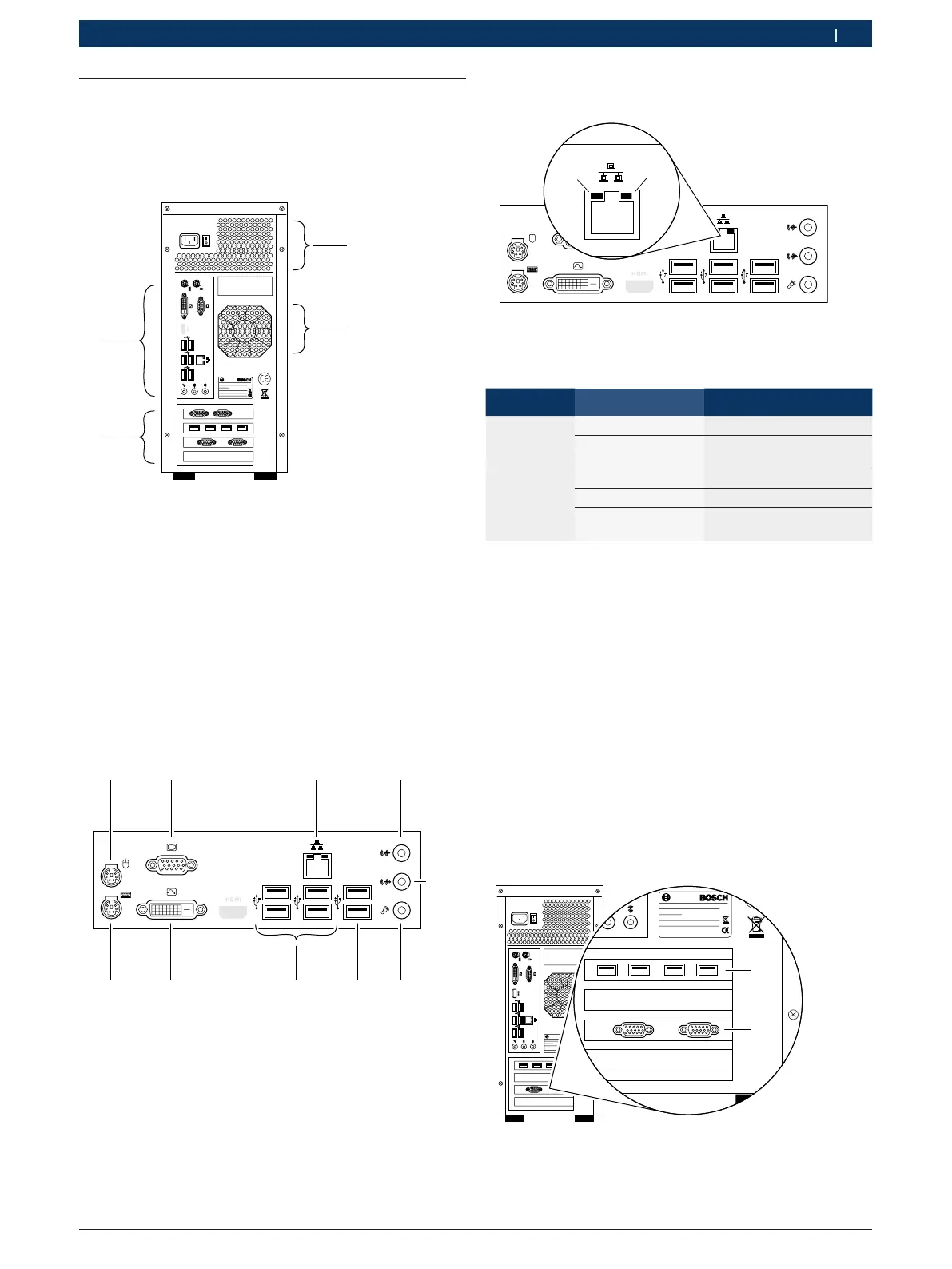

3.7 Bağlantılar
3.7.1 Taksimat
Kişisel bilgisayarın arka kısmı dört bölgeye ayrılmakta-
dır.
459935-13_Ht
1
2
3
4
Fig. 5: Bağlantılar
1 Güç kaynağı
2 Fan
3 Anakart
4 Arayüz kartları
i Anakartın bağlantıları kişisel bilgisayarın her tipinde
aynı şekilde tasarlanmıştır (bkz. Bölüm 3.7.2). Arayüz
kartı bölgesindeki bağlantılar, kişisel bilgisayarın
tipine bağlıdır (bkz. Bölüm 3.7.3).
3.7.2 Anakart
1
459935-05_Ht
2
3
4
5
6
7
89
10
Fig. 6: Anakart bağlantıları
1 Fare (PS/2)
2 Ekran (VGA)
3 LAN (RJ45)
4 Audio (giriş)
5 Audio (çıkış)
6 Mikrofon
7 USB (USB 3,0)
8 USB (USB 2.0)
9 Ekran (DVI)
10 Klavye (PS/2)
Ağ (LAN) durum LED'i
1
459935-06_Ht
2
Fig. 7: Ağ (LAN) durum LED'i
1 Şebeke erişim LED'i
2 Ağ aktarım oranı LED'i
LED Gösterge Durum
Ağ erişimi kapalı bağlantı yok
yeşil renkte yanıp
sönüyor
veriler aktarılıyor
Ağ aktarım
oranı
kapalı
aktarım oranı 10 Mb/s
yeşil renkte yanıyor aktarım oranı 100 Mb/s
turuncu renkte ya-
nıyor
aktarım oranı 1000 Mb/s
3.7.3 Arayüz kartları
i Kişisel bilgisayarda çalıştırılan çevresel cihazlar en
az USB 2.0 desteklemelidir. Kişisel bilgisayar iki
USB arayüz USB 3.0 ile donatılmış olup; bu USB
arayüzlerinde yalnızca USB 3.0 destekleyen çevresel
cihazlar çalıştırılabilir. CAN, SVTW veya VPM 844 ISO
modülleri kullandığınızda, kişisel bilgisayarın monta-
jından önce bunları tekerlekli servis arabasına veya
test cihazına takın. Daha fazla bilgi için bkz. Montaj
Kılavuzu "1 687 001 949" (1 689 978 556).
! SVTW modüllerindeki 25 kutuplu bağlantıda sadece
yangın koruma gövdeli cihazlar çalıştırılabilir.
1 687 023 652 / 1 687 023 653
1
2
Fig. 8: Bağlantılar 1 687 023 652 / 1 687 023 653
1 USB (USB 2.0)
2 Seri COM 1 / COM 2
