1 689 989 158 2012-10-12| Robert Bosch GmbH
108 | 1 687 023 652 – 658pl
1 687 023 654
1
2
3

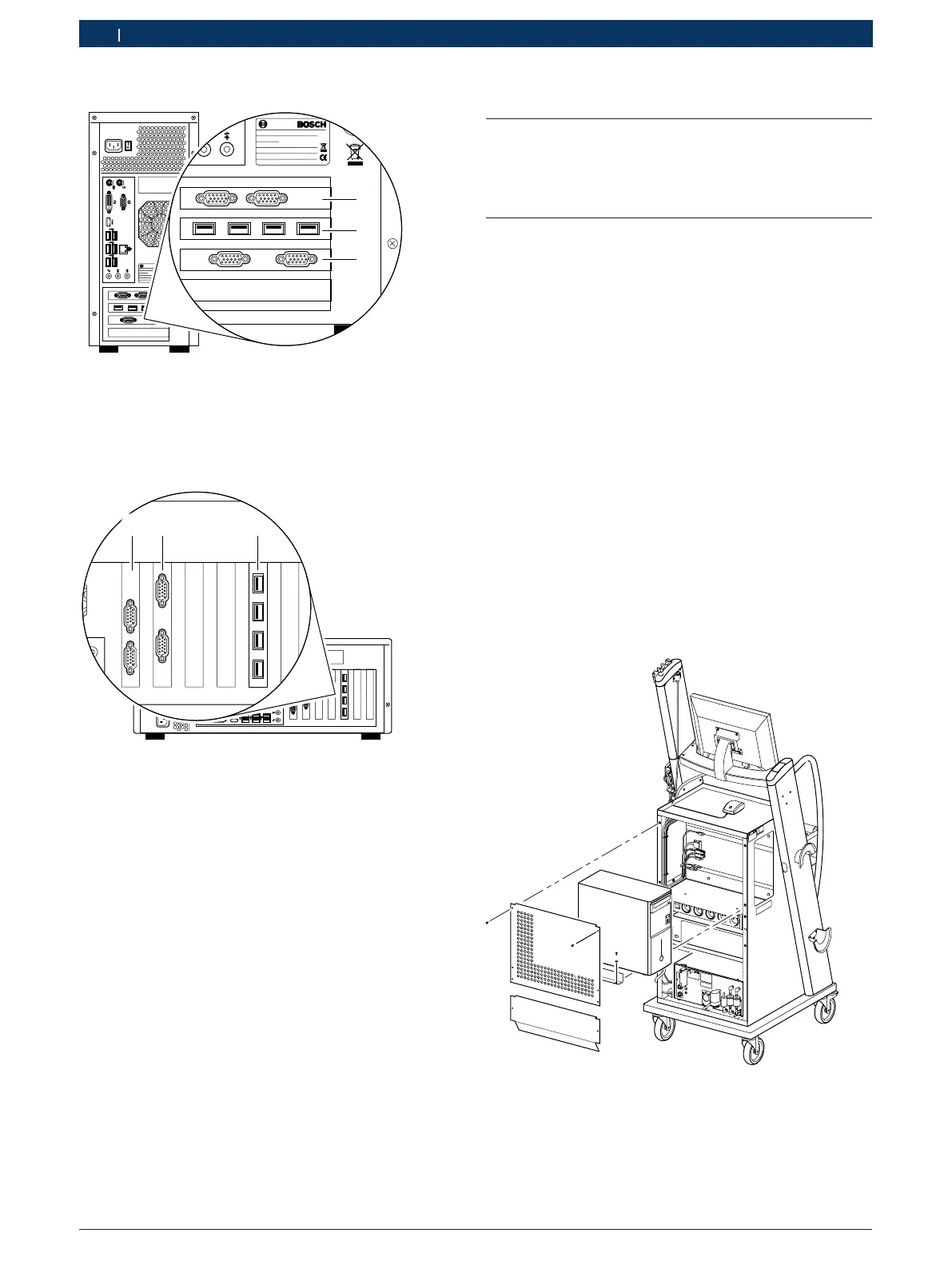

Fig. 9: Złącza1 687 023 654
1 szeregowe COM 1 / COM 3
2 USB (USB 2.0)
3 szeregowe COM 2 / COM 4
1 687 023 655
459935-09_Ht
1
2
3
Fig. 10: Złącza1 687 023 655
1 szeregowe COM 1 / COM 3
2 szeregowe COM 2 / COM 4
3 USB (USB 2.0)
4. Pierwsze uruchomienie
4.1 Rozpakowywanie
1. Rozpakować komputer osobisty.
2. Sprawdzić zakres dostawy i zawartość opakowania.
3. Przepisowo usunąć materiały opakowaniowe.
4.2 Ustawianie i podłączanie
i W większości produktów firmy Robert Robert GmbH
komputer osobisty jest już zamontowany i podłączo-
ny. Jeżeli w trakcie operacji rozruchowych konieczny
jest montaż komputera osobistego albo zamiana
istniejącego komputera osobistego na inny, należy
wykonać opisane niżej czynności, jeżeli nie, można
pominąć ten rozdział.
1. Odłączyć komputer osobisty od źródła napięcia.
2. Zdemontować osłony.
3. Odłączyć przewody przyłączeniowe od starego kom-
putera osobistego.
4. Zdemontować stary komputer osobisty.
5. Zamontować nowy komputer osobisty.
6. Podłączyć przewody przyłączeniowe do nowego
komputera osobistego.
7. Zamontować osłony.
4.2.1 Wieża
459935-10_H
t
Fig. 11: Pozycja montażu wieży w wózku
