3.7 Přípojky
3.7.1 Členění
Zadní strana PC je rozdělena do čtyř oblastí.
459935-13_Ht
1
2
3
4

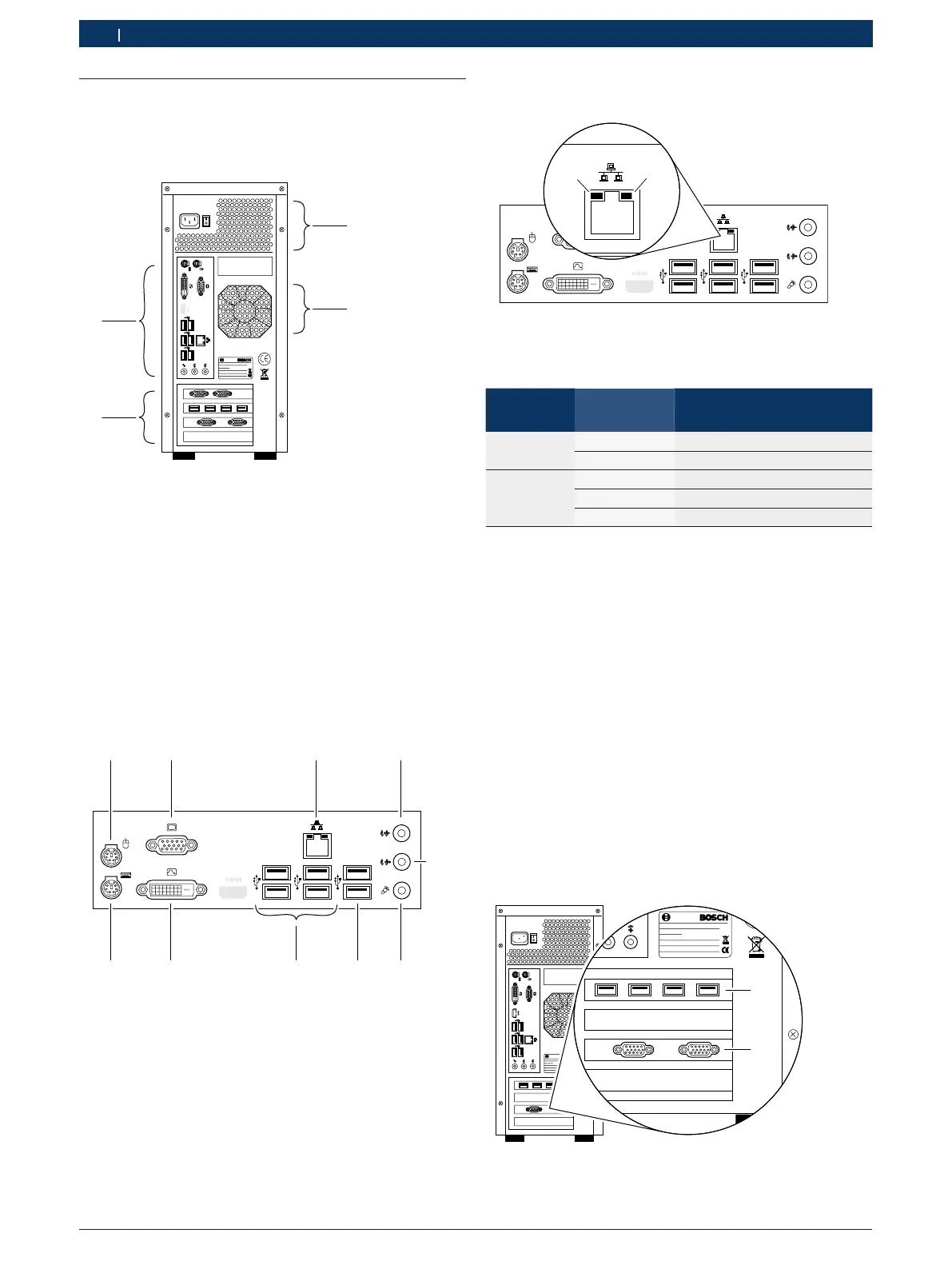

Fig. 5: Přípojky
1 Síťový zdroj
2 Větrák
3 Základní deska (mainboard)
4 Karty rozhraní
i Přípojky základní desky jsou u každého typu PC
dimenzovány stejně (viz kap. 3.7.2). Přípojky v
oblasti karet rozhraní jsou závislé na typu PC
(viz kap. 3.7.3).
3.7.2 Základní deska (mainboard)
1
459935-05_Ht
2
3
4
5
6
7
89
10
Fig. 6: Přípojky základní desky
1 Myš (PS/2)
2 Monitor (VGA)
3 LAN (RJ45)
4 Audio (vstup)
5 Audio (výstup)
6 Mikrofon
7 USB (USB 3.0)
8 USB (USB 2.0)
9 Monitor (DVI)
10 Klávesnice (PS/2)
Stav LED sítě (LAN)
1
459935-06_Ht
2
Fig. 7: Stav LED sítě (LAN)
1 LED přístupu k síti
2 LED přenosové rychlosti sítě
Kontrolka
LED
Zobrazení Stav
Přístup k síti Vyp. Žádné spojení
Bliká zeleně Data jsou přenášena
Přenosová
rychlost sítě
Vyp.
Přenosová rychlost 10 Mb/s
Svítí zeleně Přenosová rychlost 100 Mb/s
Svítí oranžově Přenosová rychlost 1000 Mb/s
3.7.3 Karty rozhraní
i Periferní přístroje, které jsou provozovány na PC,
musí podporovat nejméně USB 2.0. PC má k dis-
pozici dvě USB rozhraní USB 3.0; na těchto USB
rozhraních mohou být provozovány pouze ty periferní
přístroje, které podporují USB 3.0. Pokud používáte
moduly CAN, SVTW nebo VPM 844 ISO, zabudujte
tyto před montáží PC ve vozíku nebo ve zkušeb-
ní stanici. Bližší informace viz Návod k montáži
"1 687 001 949" (1 689 978 556).
! Na modulech SVTW smí být na 25-pólové přípoj-
ce provozovány výhradně přístroje s protipožární
ochrannou skříní.
1 687 023 652 / 1 687 023 653
459935-07_Ht
1
2
Fig. 8: Přípojky 1 687 023 652 / 1 687 023 653
1 USB (USB 2.0)
2 Sériově COM 1 / COM 2
