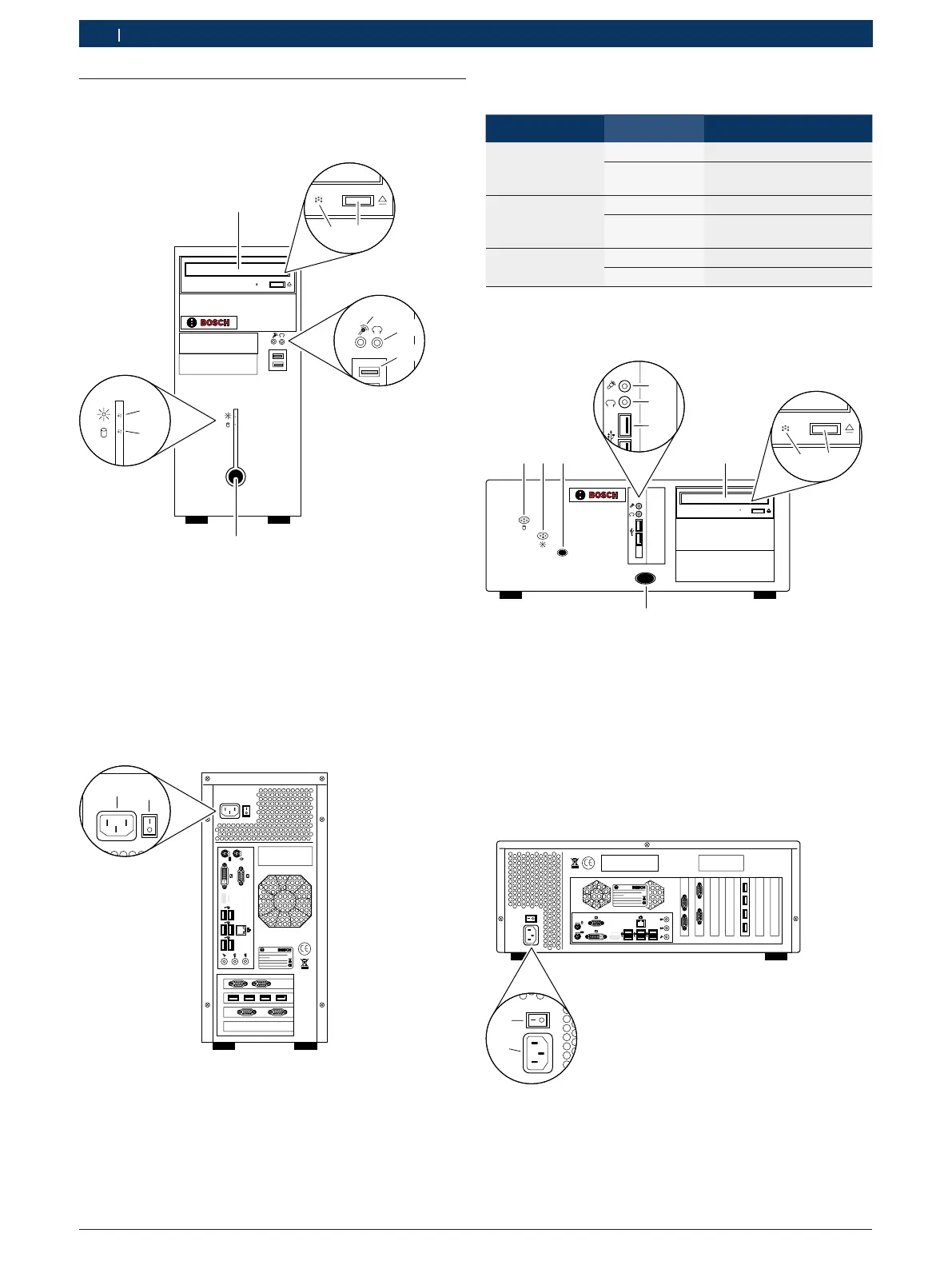

3.6 Elementos de operação
3.6.1 Tower
459935-01_Ht
1
2
3
4
5
6
7
8
9
Fig. 1: Vista de frente
1 Drive de DVD
2 LED Drive de DVD
3 Tecla de ejeção
4 Entrada para microfone
5 Entrada para fones de ouvido
6 Conexão USB (USB 2.0)
7 LED Ligado/Desligado
8 LED Acesso ao disco rígido
9 Tecla de standby
459935-02_Ht
1
2
Fig. 2: Vista de trás
1 Ligação à rede
2 Interruptor para ligar/desligar
Estado do LED
LED Visualização Status
Ligado/Desligado desligado O PC não está operacional
acende-se a
verde
O PC está operacional
Acesso ao disco
rígido
desligado Disco rígido inativo
pisca a verde Lendo ou memorizando
dados
Drive de DVD desligado Drive de DVD inativo
pisca a verde Lendo ou gravando dados
3.6.2 Desktop
459935-03_Ht
1
2
3
4
5
6
8 9
10
7
Fig. 3: Vista de frente
1 LED Acesso ao disco rígido
2 LED Ligado/Desligado
3 Tecla de reset
4 Entrada para microfone
5 Entrada para fones de ouvido
6 USB (USB 2.0)
7 Drive de DVD
8 LED Drive de DVD
9 Tecla de ejeção
10 Tecla de standby
459935-04_Ht
1
2
Fig. 4: Vista de trás
1 Interruptor para ligar/desligar
2 Ligação à rede
