25
Installation
Type 8202/8222
Alimentation
Appareils tels
que vanne,
pompe,...
12-36 V DC
+
-
Conduite en plastique

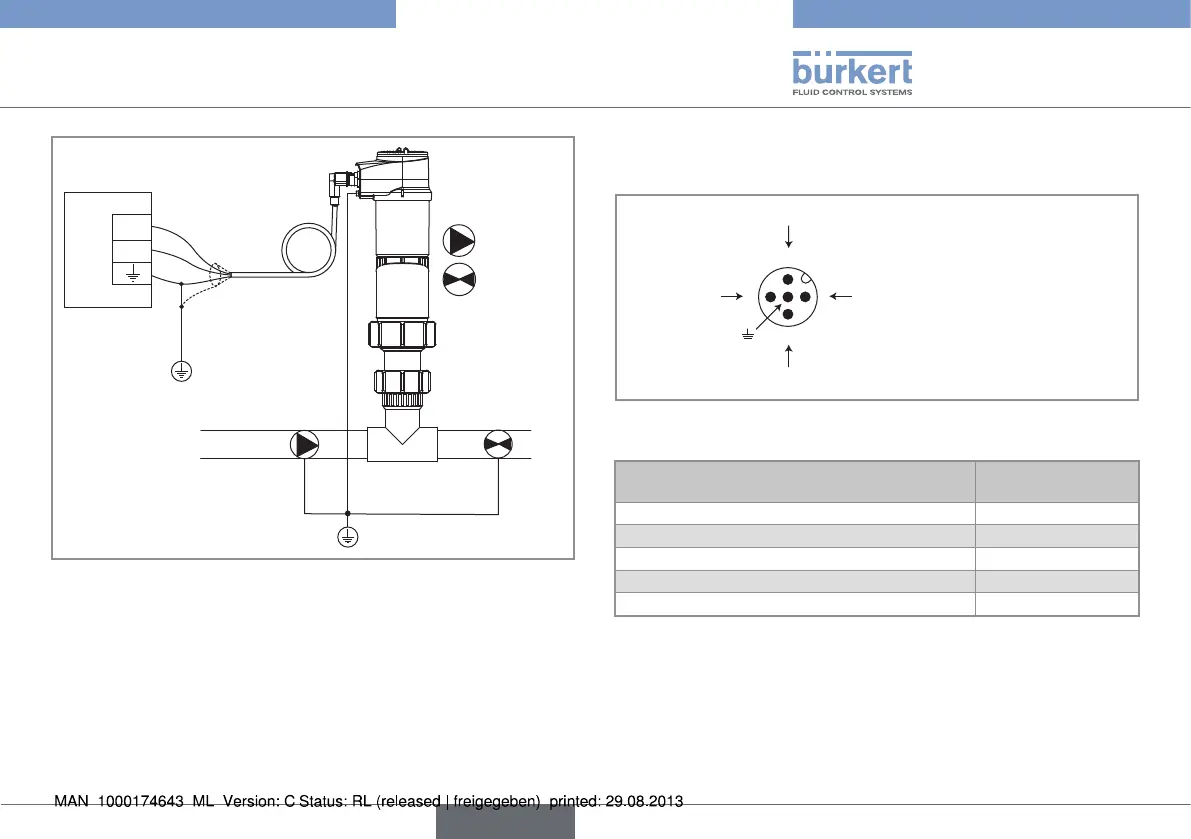

Fig. 18 : Schéma de principe de l’équipotentialité avec des
conduites en plastique
8.4.2. Câbler une version avec une
embase M12
1
2
3
4
V+ (14-36 V DC)
Sortie transistor 1
Sortie transistor 2
0V
Fig. 19 : Affectation des broches de l’embase sur une version avec
1 embase M12
Broche du câble M12 femelle disponible
en accessoire (réf. de commande 438680)
Couleur du
conducteur
1 brun
2 blanc
3 bleu
4 noir
5
gris
français
