Installation
Type 8202/8222
14-36 V DC
+ -
+ -
1
2
3
4
Charge 2
Charge 1
Entrée 4-20 mA
de l'appareil
distant
brun
gris
bleu
blanc
noir
Alimentation

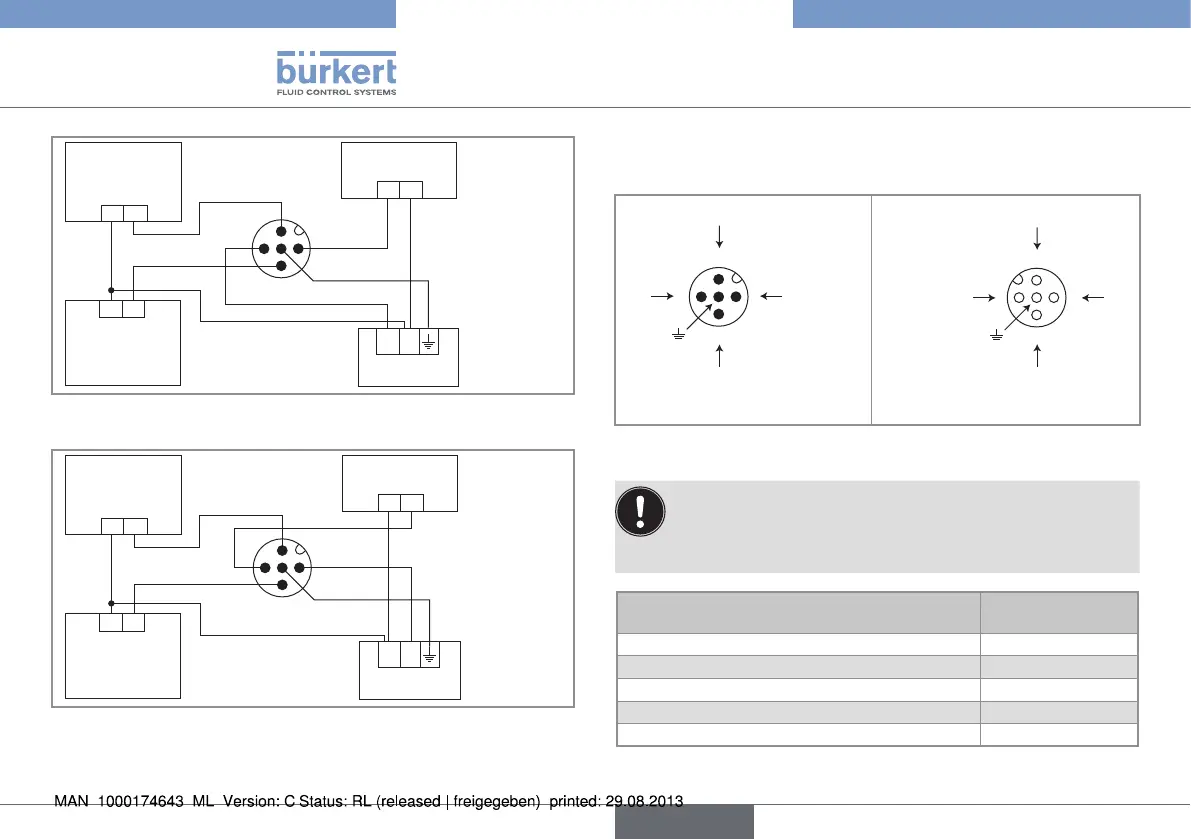

Fig. 20 : Câblage en NPN des 2 sorties transistor et câblage en puits
de la sortie courant (paramétrage logiciel «NPN/sink»)
14-36 V DC
+ -
+ -
1
2
3
4
Charge 2
Charge 1
Entrée 4-20 mA
de l'appareil
distant
brun
gris
bleu
blanc
noir
Alimentation
Fig. 21 : Câblage en PNP des 2 sorties transistor et câblage en
source de la sortie courant (paramétrage logiciel « PNP/
source»)
8.4.3. Câbler une version avec deux
embases M12
1
2
3
4
Sortie transistor 1
Sortie courant 1
0V
V+
(12-36 V DC)
Embase mâle
1
2
3
4
V+
(12-36 V DC)
Sortie transistor 2
Sortie courant 2
0V
Embase femelle
Fig. 22 : Affectation des broches de l’embase M12 mâle et de
l’embase M12 femelle
Raccorder l'alimentation électrique du transmetteur
sur l'embase mâle ; Cette alimentation est reportée en
interne sur les broches 1 et 3 de l'embase femelle afin
de simplifier le câblage de la charge sur cette embase.
Broche du câble M12 femelle disponible
en accessoire (réf. de commande 438680)
Couleur du
conducteur
1 brun
2 blanc
3 bleu
4 noir
5
gris
