26
Installation
Typ 8202/8222
8.4.2. Verkabelung einer Ausführung mit
M12-Anschluss
1
2
3
4
V+ (14-36 V DC)
Transistorausgang 1
Transistorausgang 2
0V

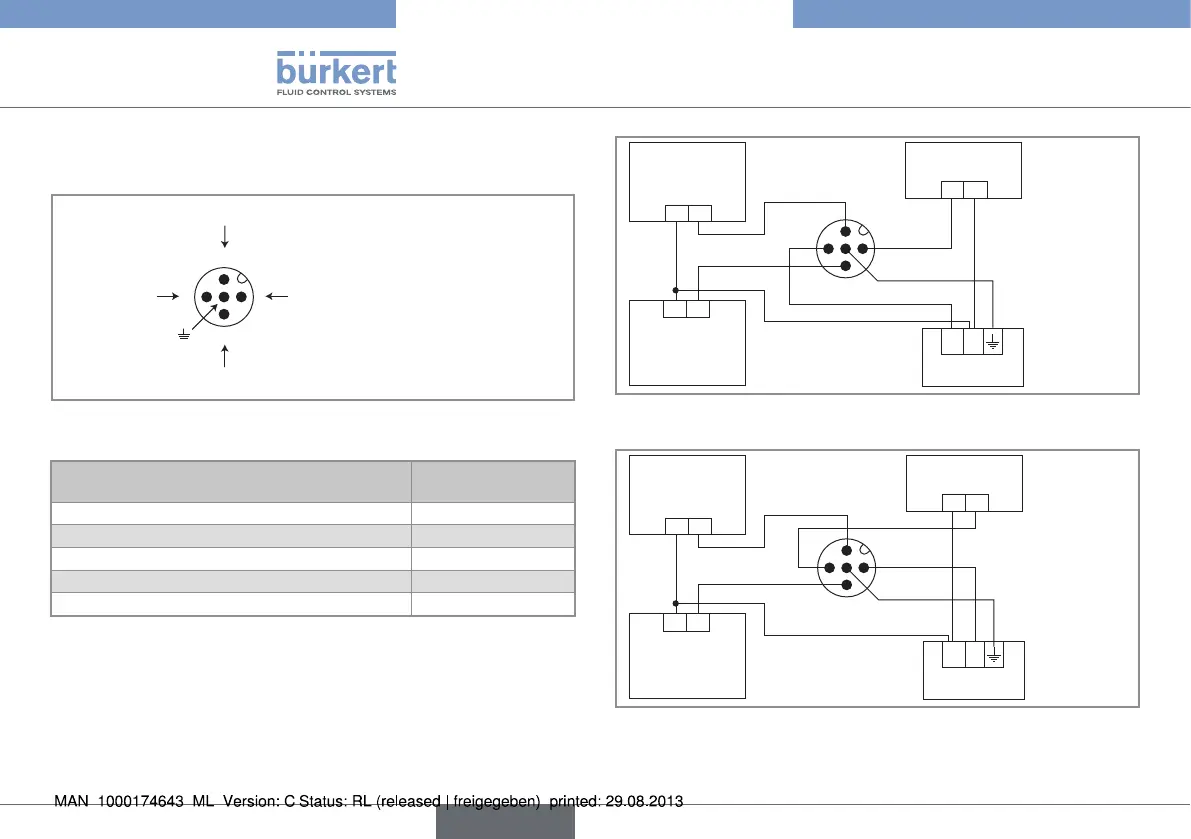

Bild 20: Pin-Belegung des M12-Gerätesteckers einer Ausführung
mit einem M12-Anschluss
Pin des Kabels der M12-Buchse, die als
Option erhältlich ist (Bestellnr. 438680)
Farbe der Ader
1 braun
2 weiß
3 blau
4 schwarz
5
grau
14-36 V DC
+ -
+ -
1
2
3
4
Last 2
Last 1
4-20 mA-
Eingang am
externen Gerät
braun
grau
blau
weiß
schwarz
Spannungsver-
sorgung
Bild 21: NPN-Anschluss der zwei Transistorausgänge und Anschluss als
Senke des Stromausgangs (Softwareeinstellung "NPN/sink")
14-36 V DC
+ -
+ -
1
2
3
4
Last 2
Last 1
4-20 mA-
Eingang am
externen Gerät
braun
grau
blau
weiß
schwarz
Spannungsversor-
gung
Bild 22: PNP-Anschluss der zwei Transistorausgänge und Anschluss als
Quelle des Stromausgangs (Softwareeinstellung "PNP/source")
deutsch
