27
Installation
Typ 8202/8222
8.4.3. Verkabelung einer Ausführung mit
zwei M12-Anschlüssen
1
2
3
4
Transistorausgang 1
Stromausgang 1
0V
V+
(12-36 V DC)
Gerätestecker
1
2
3
4
V+
(12-36 V DC)
Transistorausgang 2
Stromausgang 2
0V
Gerätebuchse

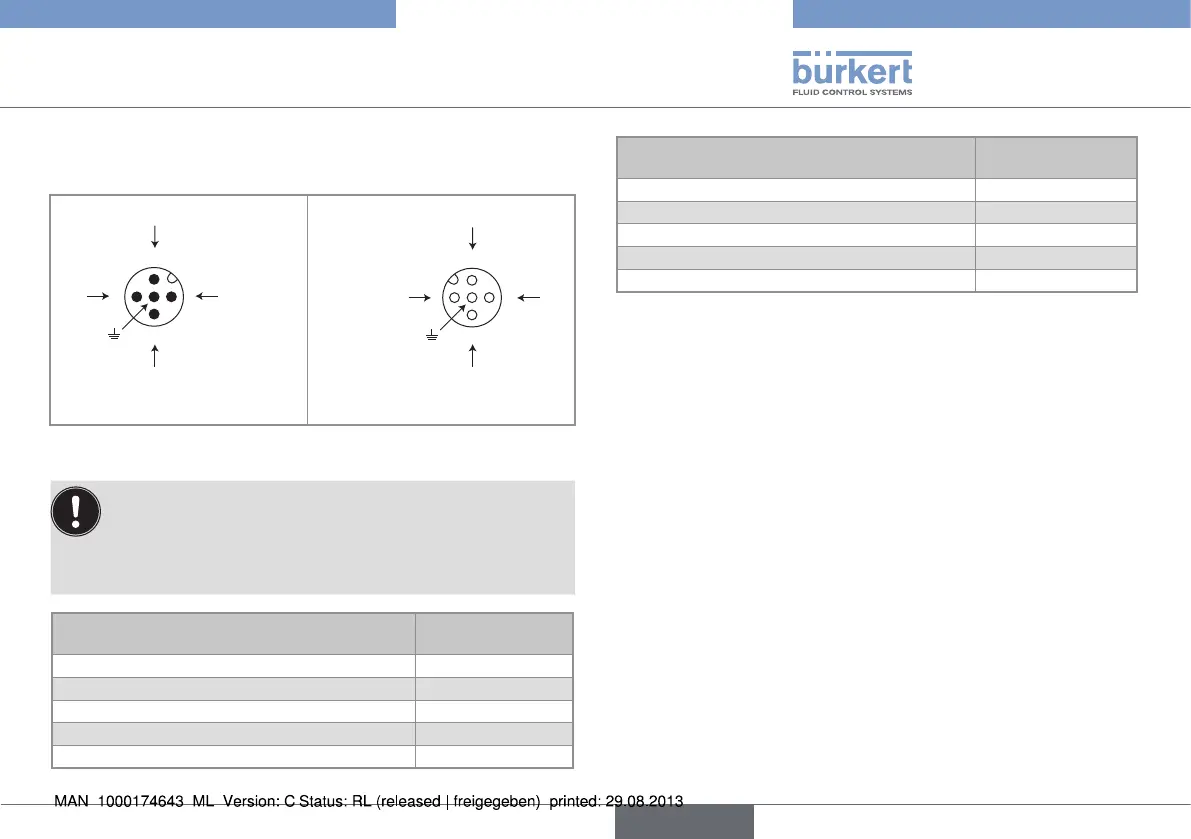

Bild 23: Pin-Belegung des M12-Gerätesteckers und der
M12-Gerätebuchse
Die Spannungsversorgung des Transmitters an den
M12-Gerätestecker anschließen; Die Versorgungs-
spannung ist dann auf Pins 1 und 3 der Gerätebuchse
verfügbar, um die Verkabelung der Last an die Geräte-
buchse zu vereinfachen.
Pin des Kabels der M12-Buchse, die als
Option erhältlich ist (Bestellnr. 438680)
Farbe der Ader
1 braun
2 weiß
3 blau
4 schwarz
5
grau
Pin des Kabels des M12-Steckers, der als
Zubehör erhältlich ist (Bestellnr. 559177)
Farbe der Ader
1 braun
2 weiß
3 blau
4 schwarz
5
grau
deutsch
