Стр. 7 - Руководство FA01054-RU - 01/2018 - © CAME S.p.A. -
Перевод оригинальных инструкций
При напряжении 230 В и применении снаружи необходимо использовать кабели типа H05RN-F,
соответствующие 60245 IEC 57 (IEC); в помещениях следует использовать кабели типа H05VV-F, соответствующие
60227 IEC 53 (IEC). Для электропитания устройств напряжением до 48 В можно использовать кабель FROR 20-22
II, соответствующий EN 50267-2-1 (CEI).
Для подключения антенны используйте кабель типа RG58 (рекомендуется для расстояний до 5 м).
Если длина кабеля отличается от приведенной в таблице, его сечение определяется на основании реального
потребления тока подключенными устройствами и в соответствии с указаниями, содержащимися в нормативе
CEI EN 60204-1.
Для последовательных подключений, предусматривающих большую нагрузку на тот же участок цепи,
значения в таблице должны быть пересмотрены с учетом реальных показателей потребления и фактических
расстояний. При подключении устройств, не рассматриваемых в данной инструкции, следует руководствоваться
технической документацией на соответствующее изделие.
Тип и минимальное сечение кабелей
Подключение
Длина кабеля
< 20 м 20 < 30 м
Электропитание блока управления 3G x 1,5 мм
2
3G x 2,5 мм
2
Привод =24 В 3 x 1,5 мм
2
3 x 2,5 мм
2
Сигнальная лампа 2 x 0,5 мм
2
Устройства управления 2 x 0,5 мм
2
Фотоэлементы (передатчики) 2 x 0,5 мм
2
Фотоэлементы (приемники) 4 x 0,5 мм
2
ОБЩИЕ ИНСТРУКЦИИ ПО МОНТАЖУ

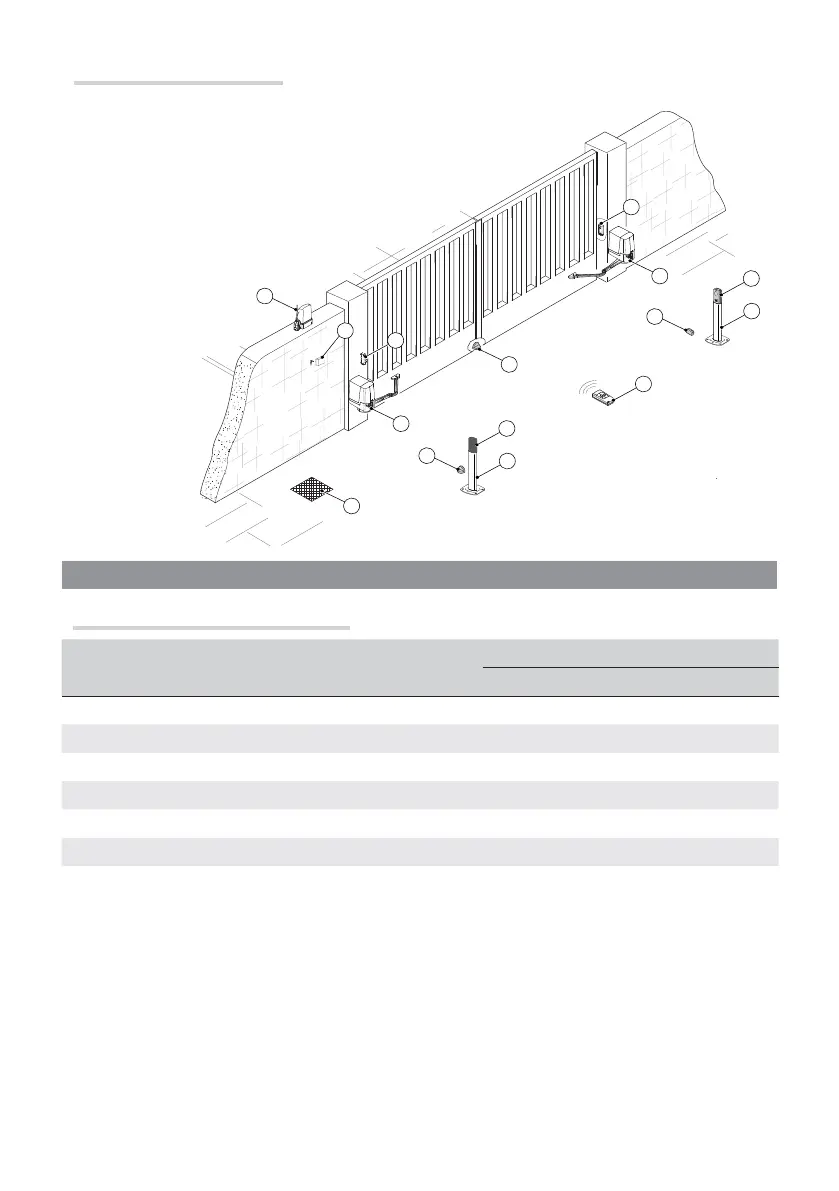

Вариант типовой установки
1. Автоматика
2. Мотор-редуктор
3. Сигнальная лампа
4. Ключ-выключатель
5. Фотоэлементы
6. Стойки под фотоэлементы
7. Механические упоры
8. Разветвительный колодец
9. Пульт ДУ
