Предварительные работы
Подготовьте разветвительные коробки и гофрированные трубы, необходимые для электрических соединений,
исходящих из разветвительного колодца.
Количество гофрошлангов зависит от варианта автоматической системы и предусмотренных дополнительных
устройств. Необходимо подготовить по крайней мере 2 гофрированные трубы по месту установки автоматики (
*
на
створке, которая открывается первой).
УСТАНОВКА
⚠
Монтаж должен производиться квалифицированным персоналом в полном соответствии с требованиями
действующих норм безопасности.
⚠

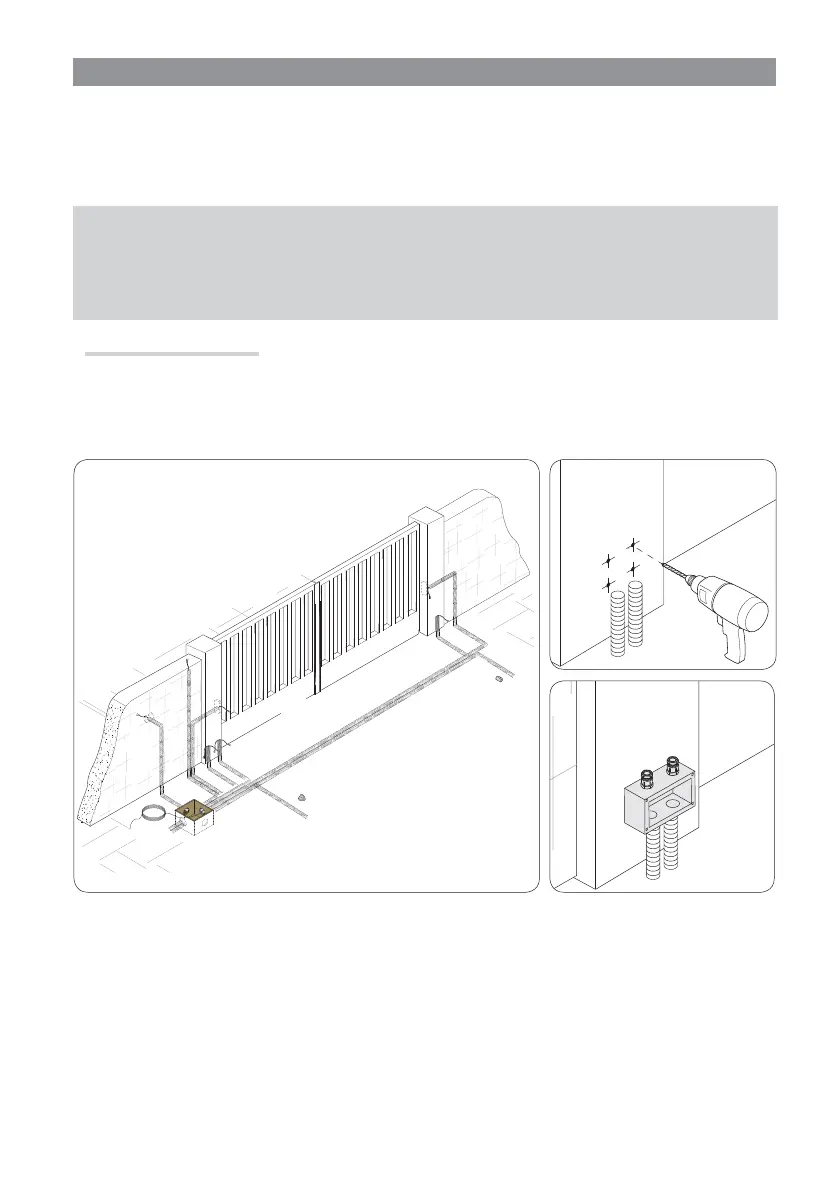

Приведенные ниже рисунки носят иллюстративный характер, так как пространство для установки автоматики
и дополнительных принадлежностей может меняться от случая к случаю. Таким образом, выбор оптимального
решения должен осуществляться монтажником на месте.
Представленные ниже рисунки иллюстрируют типовой монтаж автоматики и рычагов передачи с левой
стороны распашных ворот с открыванием вовнутрь. Правосторонний монтаж привода осуществляется
симметрично.
⚠Прочитайте раздел «МОНТАЖ И ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ ДЛЯ ОТКРЫВАНИЯ НАРУЖУ», чтобы
узнать об установке автоматики с направлением открывания наружу.
