UNI 5739
M6x10
UNI 6593
Ø 6
UNI 6592
Ø 12
Ø 12
1
2
❿
⓫
Стр. 12 - Руководство FA01054-RU - 01/2018 - © CAME S.p.A. -
Перевод оригинальных инструкций

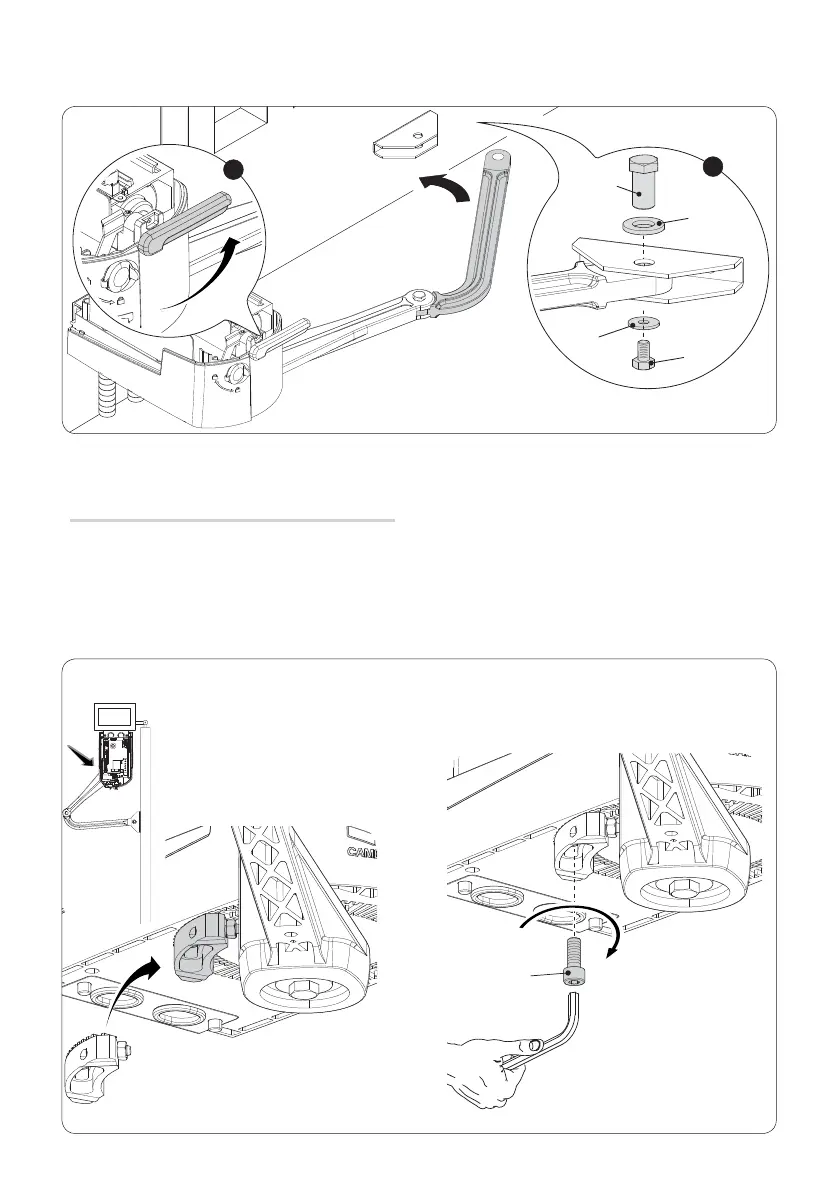

Монтаж механических концевых выключателей
Разблокируйте привод.
При открывании:
Полностью откройте створку. Установите механический концевой выключатель под корпусом, прислонив его к
рычагу передачи и зафиксировав винтом.
⚠
Если механические упоры не предусмотрены, необходимо обязательно установить концевые
выключатели.
Разблокируйте мотор-редуктор и прикрепите рычаг-трубу к переднему кронштейну, как показано на рисунке
.
