UNI 6593
Ø 14
UNI 5739
M10x14
Ø 12
UNI 6593
Ø 6
UNI 5739
M6x10
Ø 10
UNI 7474
M8
UNI 5931
M8 x 80
1
2
❻
❼
❽
❾
Стр. 11 - Руководство FA01054-RU - 01/2018 - © CAME S.p.A. -
Перевод оригинальных инструкций

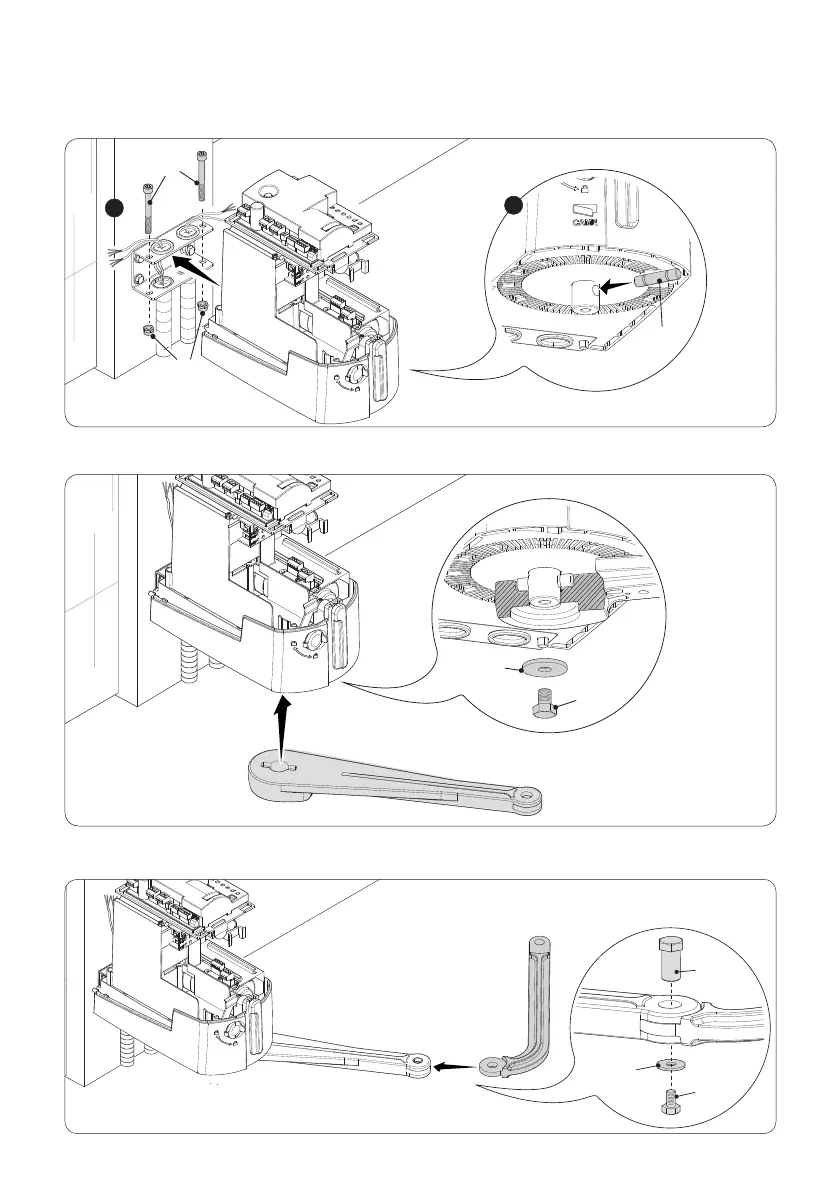

Прикрепите рычаг-трубу к рычагу передачи с помощью стержня, винта и шайбы.
Прикрепите рычаг к приводному валу с помощью шайбы, предназначенной для медленновращающегося вала,
и винта.
Вставьте привод в задний кронштейн и зафиксируйте его с помощью винтов и гаек.
Вставьте штифт в отверстие приводного вала.
