Стр. 10 - Руководство FA01054-RU - 01/2018 - © CAME S.p.A. -
Перевод оригинальных инструкций

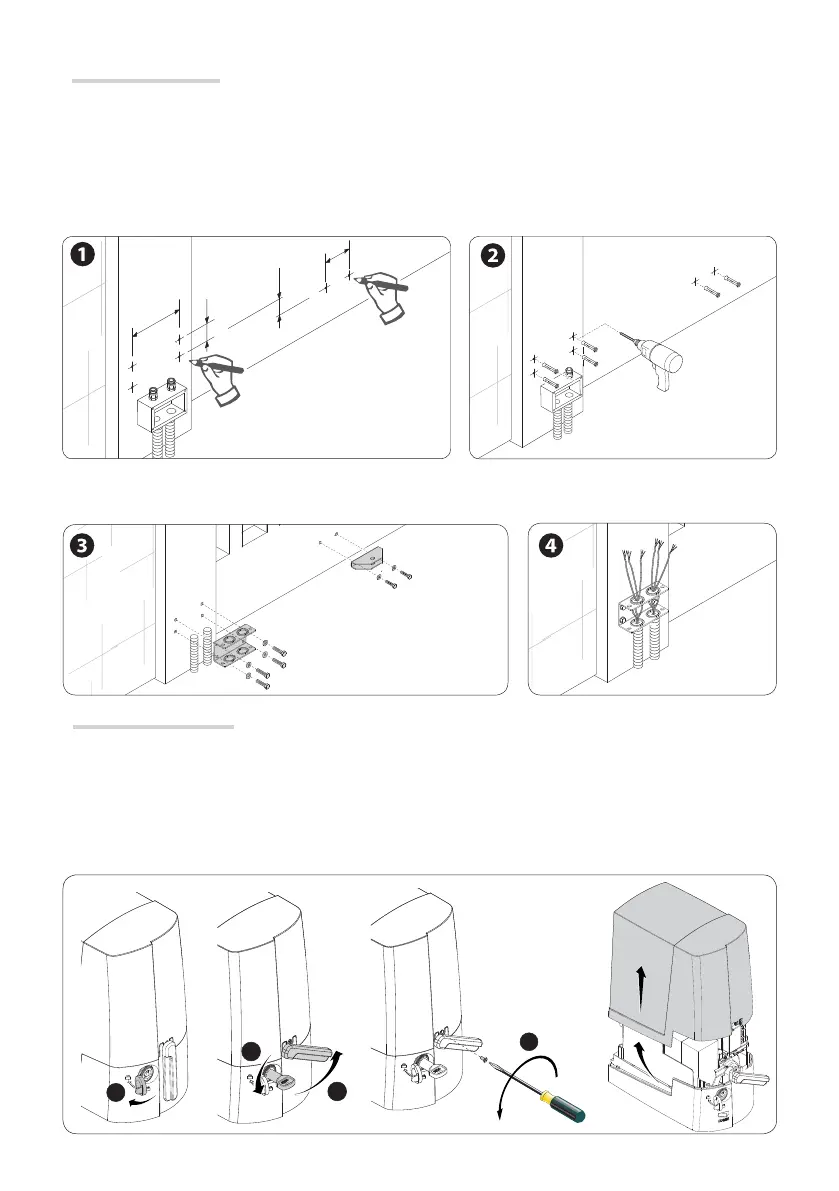

Подготовка автоматики
Снимите крышку автоматики, выполнив следующие действия:
- откройте защитную крышку замка, вставьте трехгранный ключ и поверните его против часовой стрелки;
- поверните ручку разблокировки и отверните винт крепления крышки привода;
- снимите крышку, легонько приподняв ее с обеих сторон.
Зафиксируйте кронштейны с помощью соответствующих крепежных деталей.
Подготовьте необходимые электрические кабели, просунув их через сальники.
Монтаж кронштейнов
Обозначьте места крепления переднего и заднего кронштейнов.
 Монтажные расстояния указаны в разделе «ПРОВЕРКА УСТАНОВОЧНЫХ РАССТОЯНИЙ И РАЗМЕРОВ».
Просверлите крепежные отверстия, вставьте дюбели или используйте вкладыши, подходящие для крепежа пластин.
 Все рисунки носят исключительно иллюстративный характер, поэтому выбор наиболее подходящего решения осу-
ществляется установщиком на месте с учетом типа и толщины створки.
