CAME STYLO User Manual

UNI 6954 Ø 3,9 x 9,5
O-Ring 2012
Pag.
11
11 - Manuale FA01806-IT - 01/2024 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Traduzione delle istruzioni originali
STYLO-BD

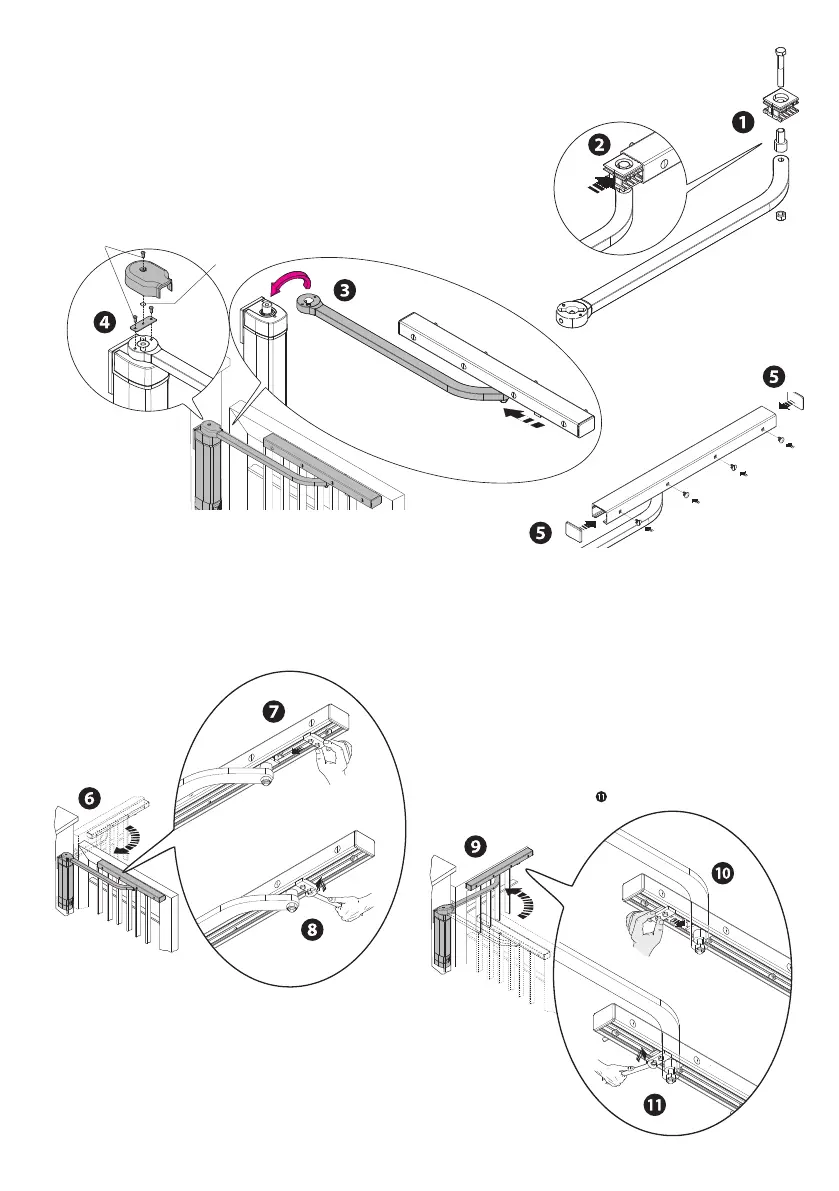

Assemblare il pattino di scorrimento al braccio di trasmissione come da
disegno. Inserire il pattino nella guida .
Assemblare il braccio diritto sull’albero del motoriduttore
. Inserire il tappo
copriforo e fi ssarlo con le viti in dotazione .
Inserire i tappi della guida su entrambi i lati e e i coprifori .
Portare l’anta in posizione di chiusura  e posizionare il
fermo meccanico di chiusura in battuta con il pattino di
scorrimento  e fi ssarlo
.
Sboccare il motoriduttore (vedi paragrafo sblocco manuale).
Portare l’anta in posizione di massima apertura ,
posizionare il fermo meccanico in battuta con il pattino di
scorrimento  e fi ssarlo .
Pag.
11
11 - Manuale FA01806-IT - 01/2024 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali

CAME STYLO Specifications

General

Brand	CAME
Model	STYLO
Category	Gate Opener
Language	English
