6
7
1
8
RG58
3
1
RX
2
5
4
9
9
TX
9
4
9
9
Page
7 - Manual FA01806-EN - 01/2024 - © CAME S.p.A. - The contents of this manual may change, at any time, and without notice. - Translated original instructions

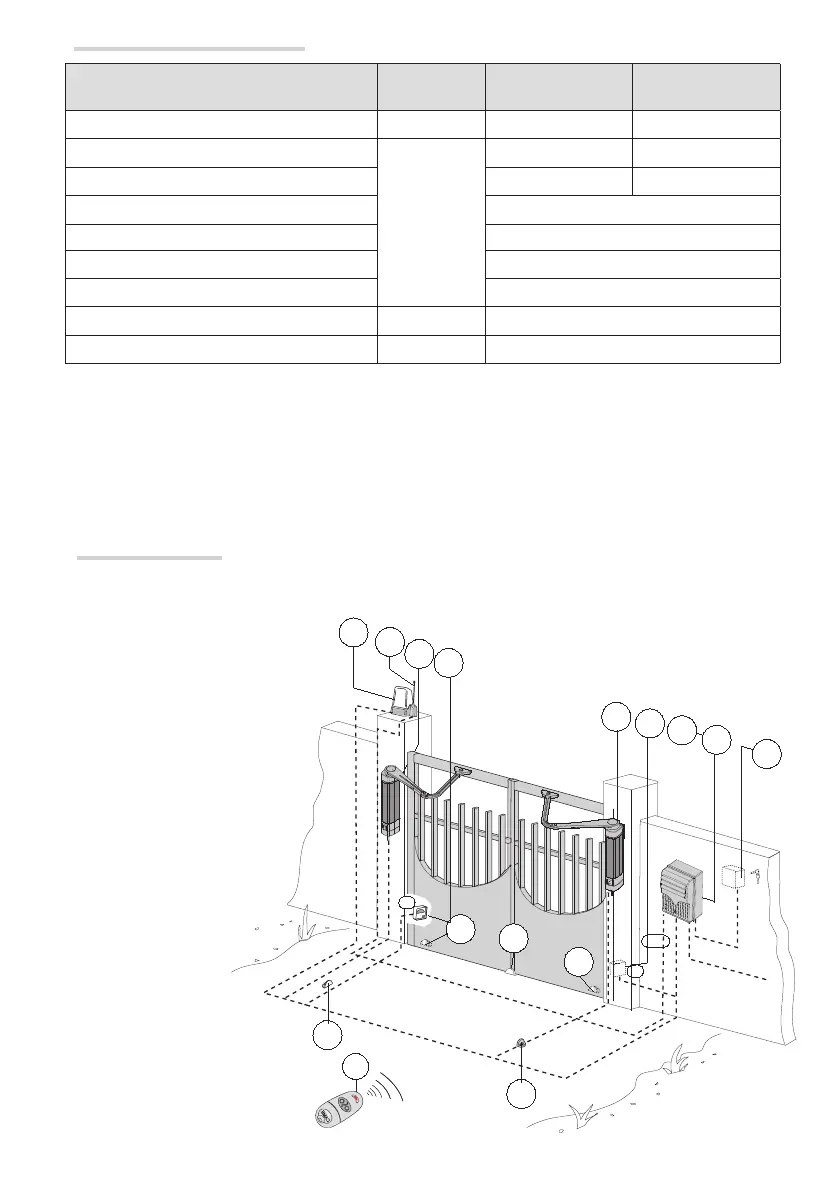

Example of a system
1. Gearmotor unit
2. Control panel
3. Radio receiver
4. Photocells
5. External key selector
6. Flashing light
7. Antenna
8. Transmitter
9. Mechanical stop
Tipos de cables y secciones mínimas
Collegamento Tipo de cable
Longitud del cable
1 < 15 m
Longitud del cable
15 < 30 m
Alimentación cuadro 230 V AC H05RN-F 3G x 1,5 mm
2
3G x 2,5 mm
2
Alimentación motor/encoder (RME) 24 V DC
FROR CEI 20-22
CEI EN
50267-2-1
3 x 1,5 mm
2
3 x 1,5 mm
2
Alimentación motor/encoder (ME) 24 V DC 4 x 1,5 mm
2
4 x 2,5 mm
2
Luz intermitente 2 x 1,5 mm
2
Emisores fotocélulas 2 x 0,5 mm
2
Receptores fotocélulas 4 x 0,5 mm
2
Dispositivos de mando y de seguridad 2 x 0,5 mm
2
Antena RG58 máx 10 m
Came Remote Protocol (CRP) UTP CAT5 máx 1000 m
Si los cables tienen una longitud distinta con respecto a la indicada en la tabla, hay que determinar la sección de los cables
con arreglo a la absorción efectiva de los dispositivos conectados y según lo establecido por la normativa CEI EN 60204-1.
En caso de conexiones que prevean varias cargas en la misma línea (secuenciales), se debe volver a considerar el
dimensionamiento en función de la absorción y de las distancias efectivas. Para las conexiones de productos no previstos en
este manual, manda la documentación adjuntada a dichos productos.
