CAME STYLO - Branchements Électriques

M N ENC EB
EB ENC N M
M N E EB
M N E EB
M1
ZL92
M2
1
1
M1 N1 ENC1 EB1 M2 N2 ENC2 EB2
Page
12
12 - Manuel F A01806-FR - 01/2024 - © CAME S.p.A. - Le contenu de ce manuel est susceptible de subir des modifications à tout moment et sans aucun préavis. - Traduction des instructions originales
Ouvrir le couvercle inférieur et e ectuer le branchement électrique.
Compléter l'installation en fermant le couvercle inférieur.
Couper l'alimentation et ouvrir le volet de protection du dispositif de déblocage.
Introduire la clé et la tourner.
DÉBLOCAGE MANUEL DU MOTORÉDUCTEUR IRRÉVERSIBLE
BRANCHEMENTS ÉLECTRIQUES
Motoréducteur à 24 V (DC) à action
retardée en phase de fermeture
Motoréducteur à 24 V (DC) à action
retardée en phase d'ouverture

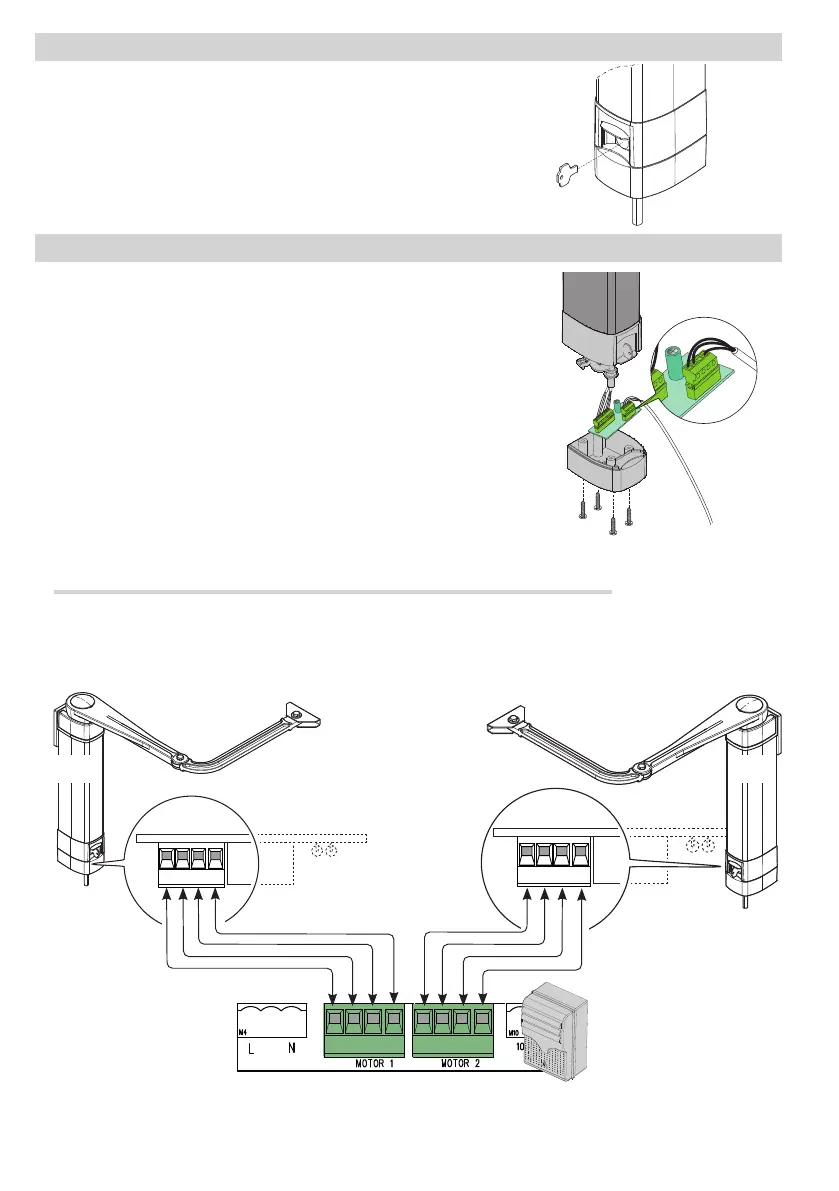

Branchement électrique du motoréducteur STYLO ME au tableau de commande
