3
1
5
2
6
4
13
STYLO-BS
STYLO-BD
7
8
9
STYLO-ME
STYLO-RME
12
10
11
Pag.
6 - Manuale FA01806-IT - 01/2024 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Traduzione delle istruzioni originali

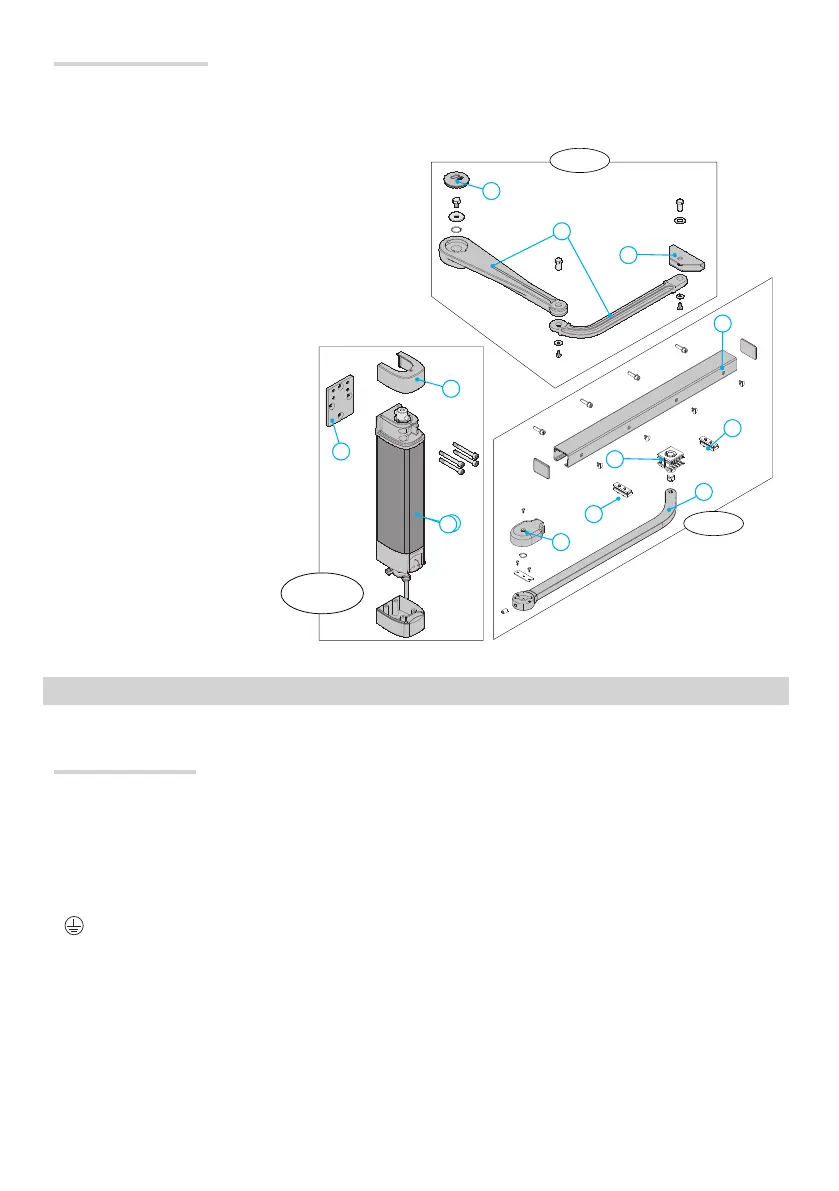

1. Corpo centrale motoriduttore
2. Calotta superiore
3. Calotta inferiore
4. Braccio snodato
5. Staffa di fissaggio braccio STYLO-BS
6. Staffa di fissaggio motoriduttore
7. Coperchio STYLO-BS
8. Coperchio STYLO-BD
9. Pattino di scorrimento
10. Fermo in apertura
11. Guida di scorrimento STYLO-BD
12. Fermo in chiusura
13. Braccio dritto
Componenti principali
⚠
Prima di procedere all’installazione dell’automatismo è necessario:
• prevedere nella rete di alimentazione e conformemente alle regole di installazione, un adeguato dispositivo di disconnessione
onnipolare, che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III (ovvero con una distanza
maggiore di 3 mm tra i contatti);
• Predisporre adeguate tubazioni e canaline per il passaggio dei cavi elettrici garantendone la protezione contro il danneggiamento
meccanico;
•
Verificare che le eventuali connessioni interne al contenitore (eseguite per la continuità del circuito di protezione) siano
provviste di isolamento supplementare rispetto ad altre parti conduttrici interne;
• Verificare che la struttura del cancello sia adeguatamente robusta, le cerniere siano efficienti e che non vi siano attriti tra parti
fisse e mobili;
• Verificare la presenza di una battuta d’arresto meccanico in apertura e in chiusura.
FATTIBILITÀ DELL’IMPIANTO
Verifiche preliminari
⚠
L’installazione deve essere effettuata da personale qualificato ed esperto e nel pieno rispetto delle normative vigenti.
