CAME STYLO - Fissaggio Motoriduttore

Ø 3,5 x 9,5
UNI 6593 Ø 6x18
UNI 5739 Ø 6x10
Ø 10x39
UNI 5739 Ø 10x14
UNI 6592
Ø 12x24
UNI 6593
Ø 6x18
UNI 5739
M6x10
O-Ring 4100
Pag.
10
10 - Manuale FA01806-IT - 01/2024 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Traduzione delle istruzioni originali

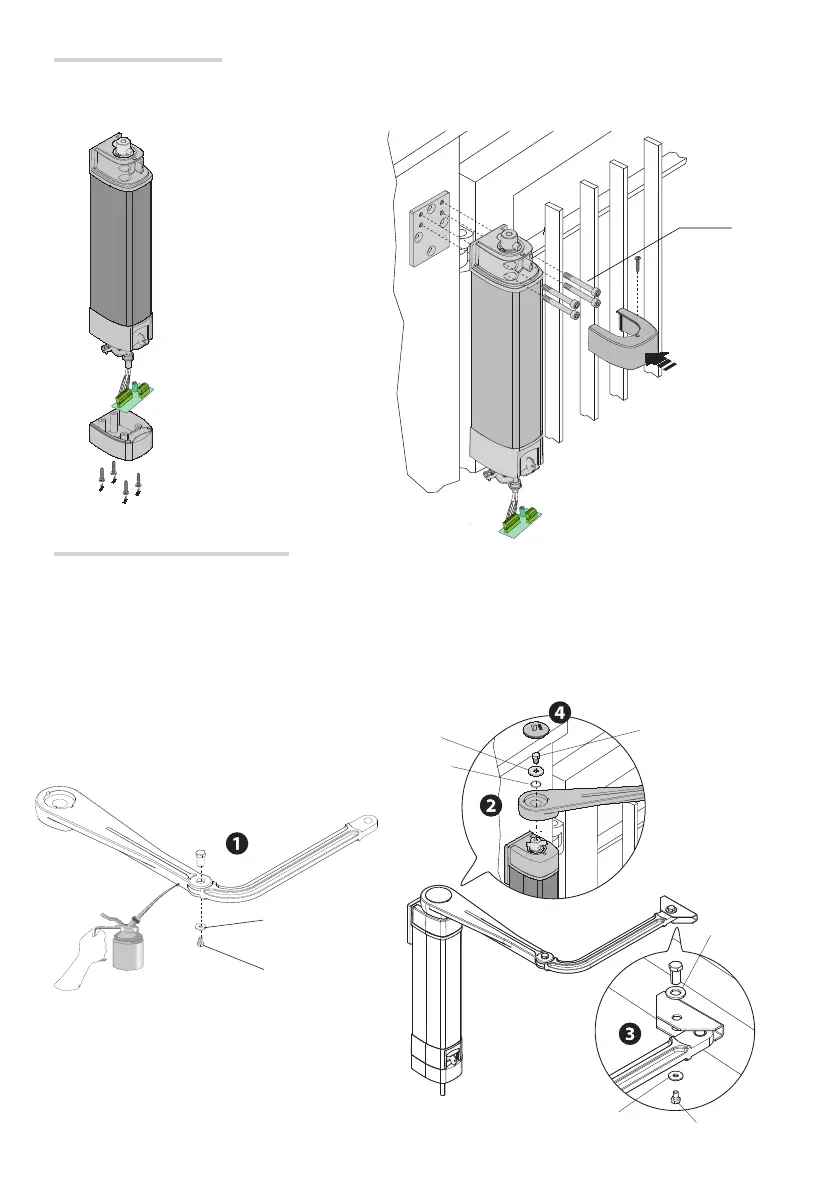

Togliere la calotta inferiore dal motoriduttore. Fissare il motoriduttore alla fl angia mediante le quattro viti in
dotazione. Fissare la calotta superiore.
Fissaggio motoriduttore
STYLO-BS
Assemblare il braccio snodato unendo i due semibracci con l’apposita bulloneria, lubrifi cando i perni di rotazione .
Inserire il braccio snodato sull’albero del motoriduttore e fi ssarlo con la vite e rondella
.
Sloccare il motoriduttore, aprire l’anta e agganciare il braccio con l’apposita bulloneria
.
Inserire il tappo copriforo
.
Fissaggio braccio di trasmissione
