6
7
1
8
RG58
3
1
RX
2
5
4
9
9
TX
9
4
9
9
Page
7 - Manuel F A01806-FR - 01/2024 - © CAME S.p.A. - Le contenu de ce manuel est susceptible de subir des modifications à tout moment et sans aucun préavis. - Traduction des instructions originales

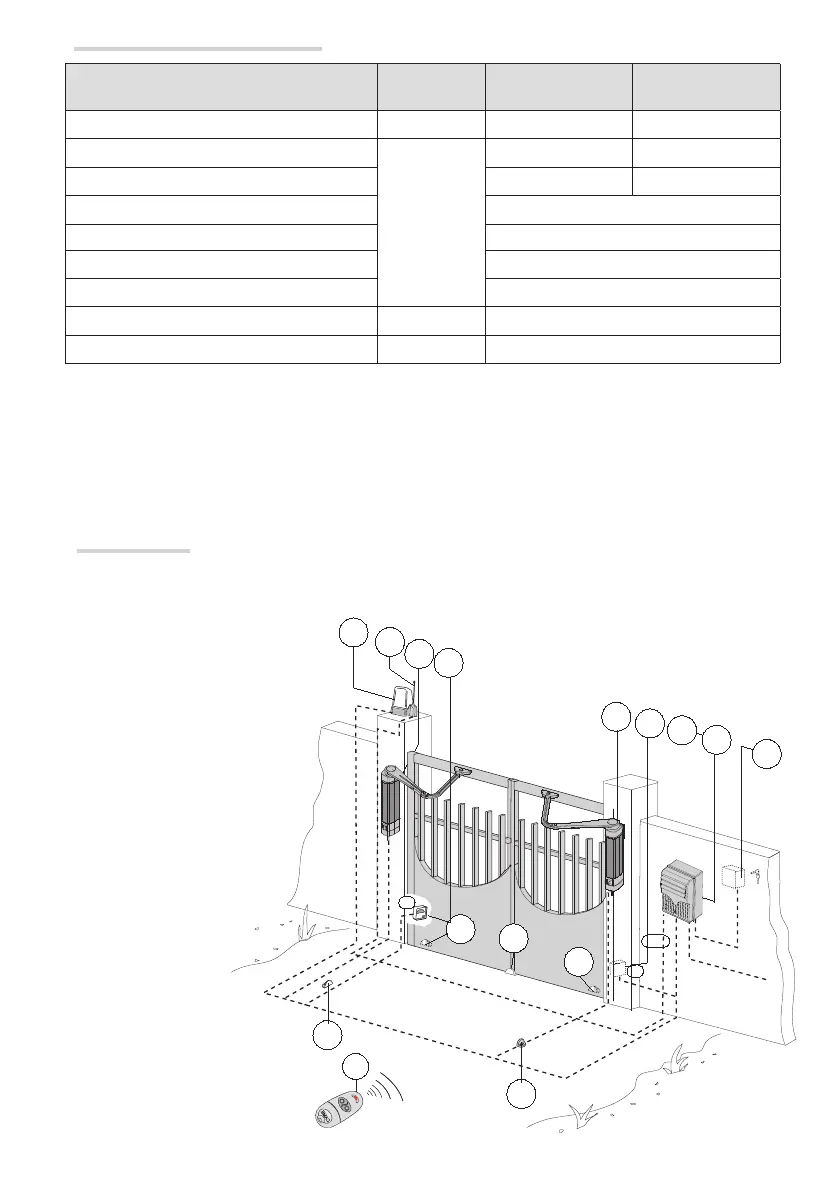

Installation type
1. Groupe motoréducteur
2. Tableau de commande
3. Récepteur radio
4. Photocellules
5. Sélecteur à clé externe
6. Clignotant
7. Antenne
8. Émetteur
9. Butée d'arrêt mécanique
Types de câbles et épaisseurs minimum
Connexion Type câble
Longueur câble
1 < 15 m
Longueur câble
15 < 30 m
Alimentation armoire 230 VAC H05RN-F 3G x 1,5 mm
2
3G x 2,5 mm
2
Alimentation moteur/encodeur (RME) 24 VDC
FROR CEI 20-22
CEI EN
50267-2-1
3 x 1,5 mm
2
3 x 1,5 mm
2
Alimentation moteur/encodeur (ME) 24 VDC 4 x 1,5 mm
2
4 x 2,5 mm
2
Feu clignotant 2 x 1,5 mm
2
Émetteurs photocellules 2 x 0,5 mm
2
Récepteurs photocellules 4 x 0,5 mm
2
Dispositifs de commande et de sécurité 2 x 0,5 mm
2
Antenne RG58 max 10 m
Came Remote Protocol (CRP) UTP CAT5 max 1000 m
Si la longueur des câbles ne correspond pas aux valeurs indiquées dans le tableau, déterminer la section des câbles en
fonction de l’absorption e ective des dispositifs connectés et selon les prescriptions de la norme CEI EN 60204-1.
Pour les connexions prévoyant plusieurs charges sur la même ligne (séquentielles), les dimensions indiquées dans le tableau
doivent être réévaluées en fonction des absorptions et des distances e ectives. Pour les connexions de produits non indiqués
dans ce manuel, considérer comme valable la documentation jointe à ces derniers.
