CAME STYLO User Manual

6
7
1
8
RG58
3
1
RX
2
5
4
9
9
TX
9
4
9
9
Pag.
7
7 - Manuale FA01806-IT - 01/2024 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Traduzione delle istruzioni originali

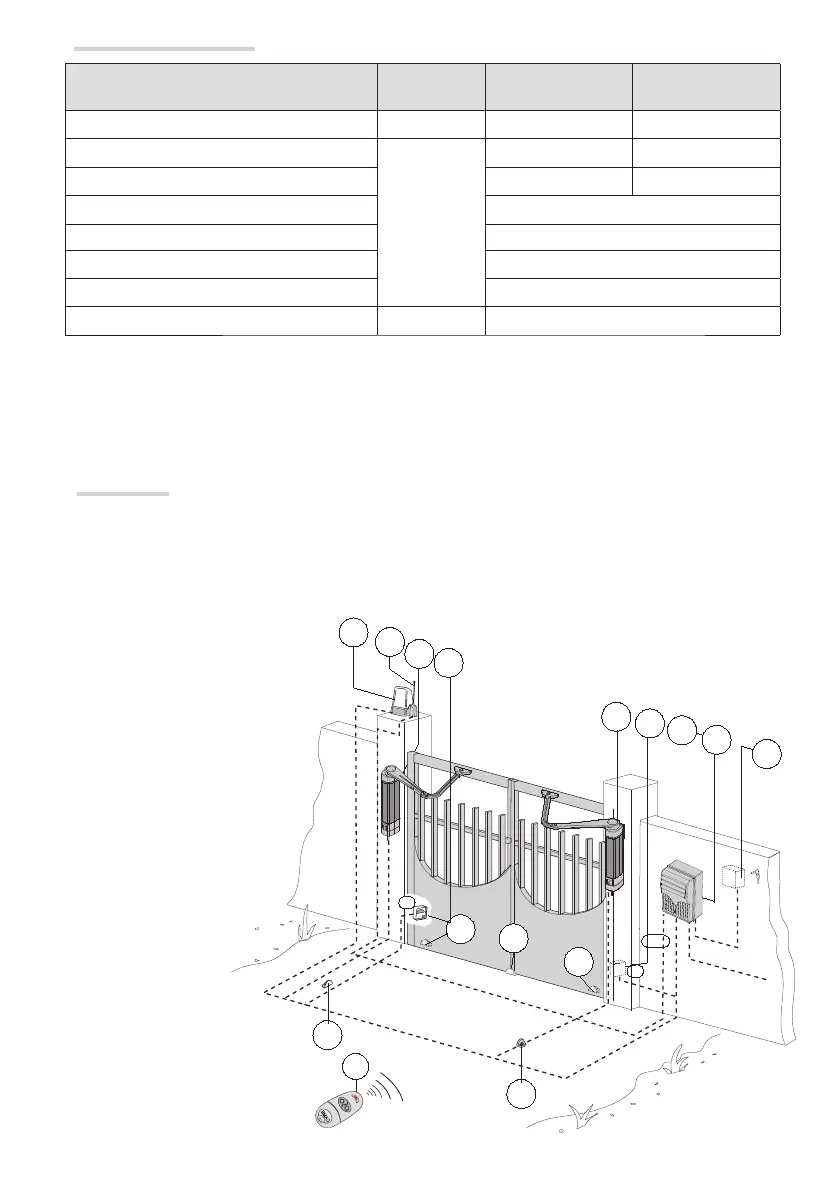

Impianto tipo
1. Gruppo motoriduttore
2. Quadro comando
3. Ricevitore radio
4. Fotocellule
5. Selettore esterno a chiave
6. Lampeggiatore
7. Antenna
8. Trasmettitore
9. Battuta d’arresto meccanico
Tipi di cavi e spessori minimi
Collegamento Tipo cavo
Lunghezza cavo
1 < 15 m
Lunghezza cavo
15 < 30 m
Alimentazione quadro 230 V AC H05RN-F 3G x 1,5 mm
2
3G x 2,5 mm
2
Alimentazione motore/encoder (RME) 24 V DC
FROR CEI 20-22
CEI EN
50267-2-1
3 x 1,5 mm
2
3 x 1,5 mm
2
Alimentazione motore/encoder (ME) 24 V DC 4 x 1,5 mm
2
4 x 2,5 mm
2
Lampeggiatore 2 x 1,5 mm
2
Trasmettitori fotocellule 2 x 0,5 mm
2
Ricevitori fotocellule 4 x 0,5 mm
2
Dispositivi di comando e di sicurezza 2 x 0,5 mm
2
Antenna RG58 max 10 m
 Qualora i cavi abbiano lunghezza diversa rispetto a quanto previsto in tabella, si determini la sezione dei cavi sulla base
dell’e ettivo assorbimento dei dispositivi collegati e secondo le prescrizioni indicate dalla normativa CEI EN 60204-1.
Per i collegamenti che prevedano più carichi sulla stessa linea (sequenziali), il dimensionamento a tabella deve essere
riconsiderato sulla base degli assorbimenti e delle distanze e ettivi. Per i collegamenti di prodotti non contemplati in questo
manuale fa fede la documentazione allegata ai prodotti stessi.
Pag.
7
7 - Manuale FA01806-IT - 01/2024 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali
