DA
C
i
STYLO-BS
STYLO-BD
DA
C
STYLO-BS
56
80
12
404012
4 x ø 8,5
75
60
100
18
2 x ø 6,5
Page
8 - Manuel F A01806-FR - 01/2024 - © CAME S.p.A. - Le contenu de ce manuel est susceptible de subir des modifications à tout moment et sans aucun préavis. - Traduction des instructions originales

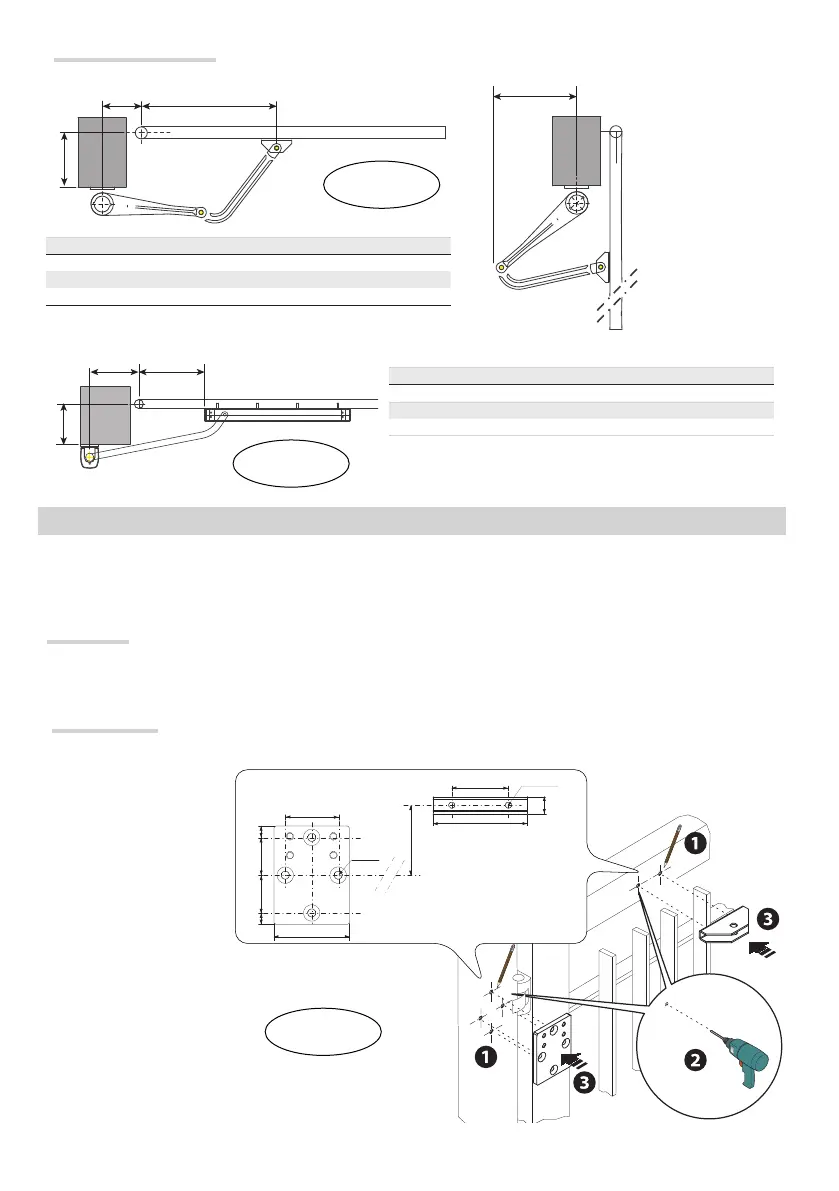

Exemples d'application
i = 300 mm max.
avec ouverture à 90°
Ouverture vantail (°) A (mm) C (mm) D (mm)
90 90 0÷180 450
90 130 180 450
120 170 0 450
Ouverture vantail (°) A (mm) C (mm) D (mm)
90 90 0÷200 400
90 230 180 300
135 230 0 300
INSTALLATION
⚠
Les illustrations suivantes ne sont que des exemples étant donné que l'espace pour la fi xation de l'automatisme et des
accessoires varie en fonction de la zone d'installation. C'est donc l'installateur qui doit choisir la solution la plus indiquée.
Préparation
Prévoir les tuyaux annelés nécessaires pour les raccordements issus du boîtier de dérivation.
N.B. : le nombre de tuyaux dépend du type d'installation et des accessoires prévus.
Fixation étriers
STYLO-BS
Tracer les axes et les
encombrements en
respectant les valeurs
indiquées sur le dessin ,
percer aux endroits signalés
, fi xer ensuite l'étrier de
fi xation du motoréducteur au
mur ou au pilier et l'étrier de
fi xation du bras au portail .
Remarque : les illustrations
ne sont fournies qu'à
titre indicatif et c'est
l'installateur qui doit
choisir la solution la plus
appropriée selon le type et
l'épaisseur du vantail.
