56
80
12404012
4 x ø 8,5
108
640
24
4 x ø 9
50
50
180 180180
18
STYLO-BD
Page
9 - Manuel F A01806-FR - 01/2024 - © CAME S.p.A. - Le contenu de ce manuel est susceptible de subir des modifications à tout moment et sans aucun préavis. - Traduction des instructions originales
STYLO-BD

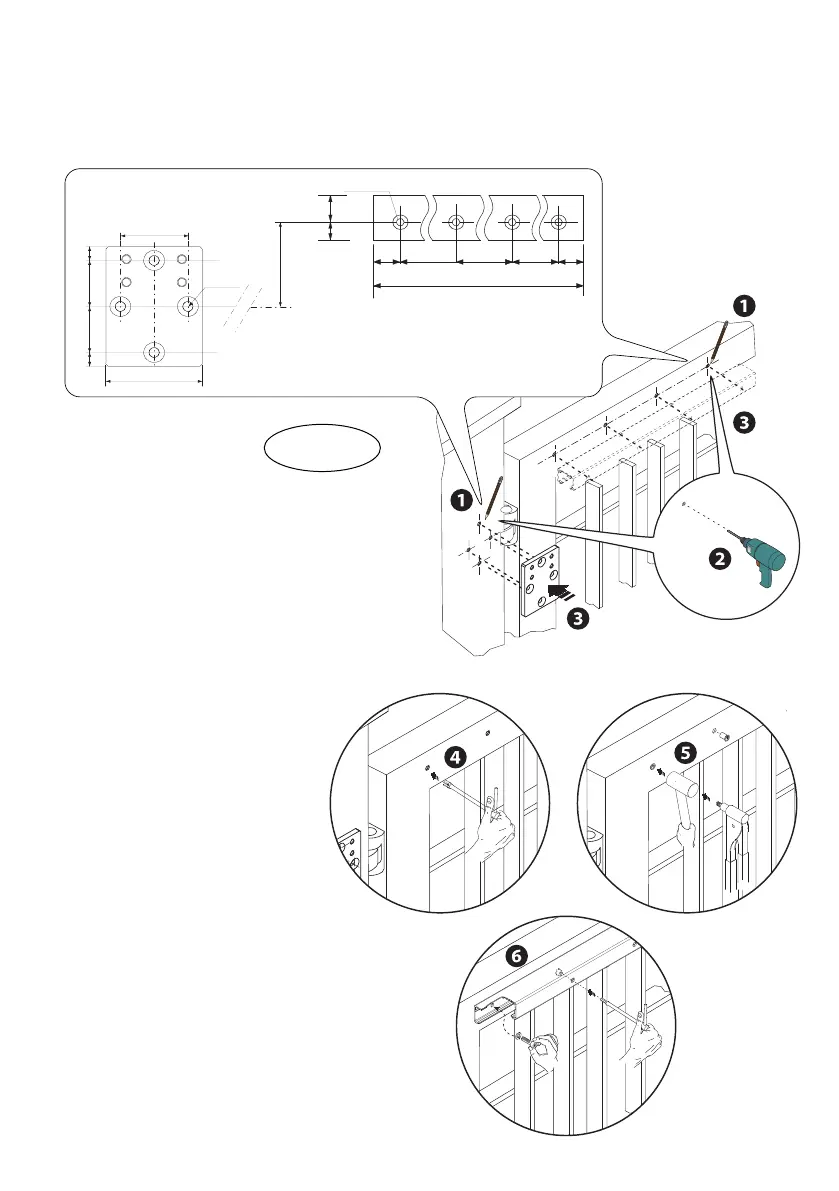

Tracer les axes et les encombrements en respectant les valeurs indiquées sur le dessin , percer aux endroits signalés , fi xer
ensuite l'étrier de fi xation du motoréducteur au mur ou au pilier et le rail de transmission .
Remarque : les illustrations ne sont fournies qu'à titre indicatif et c'est l'installateur qui doit choisir la solution la plus
appropriée selon le type et l'épaisseur du vantail.
Fileter les trous à l'aide d'un taraud M8
ou bien utiliser des douilles fi letées M8, ou
quoiqu'il en soit des supports adéquats pour
la fi xation de la glissière .
Remarque : les illustrations ne sont
fournies qu'à titre indicatif et c'est
l'installateur qui doit choisir la solution la
plus appropriée selon le type et l'épaisseur
du vantail.
Positionner le rail au niveau des trous et le fi xer à l'aide
des vis fi letées à tête cylindrique .
