CAME STYLO - Электрические Подключения

M N ENC EB
EB ENC N M
M N E EB
M N E EB
M1
ZL92
M2
1
1
M1 N1 ENC1 EB1 M2 N2 ENC2 EB2
Стр.
12
12 - Руководство F A01806-RU - 01/2024 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления. - Перевод оригинальных инструкций

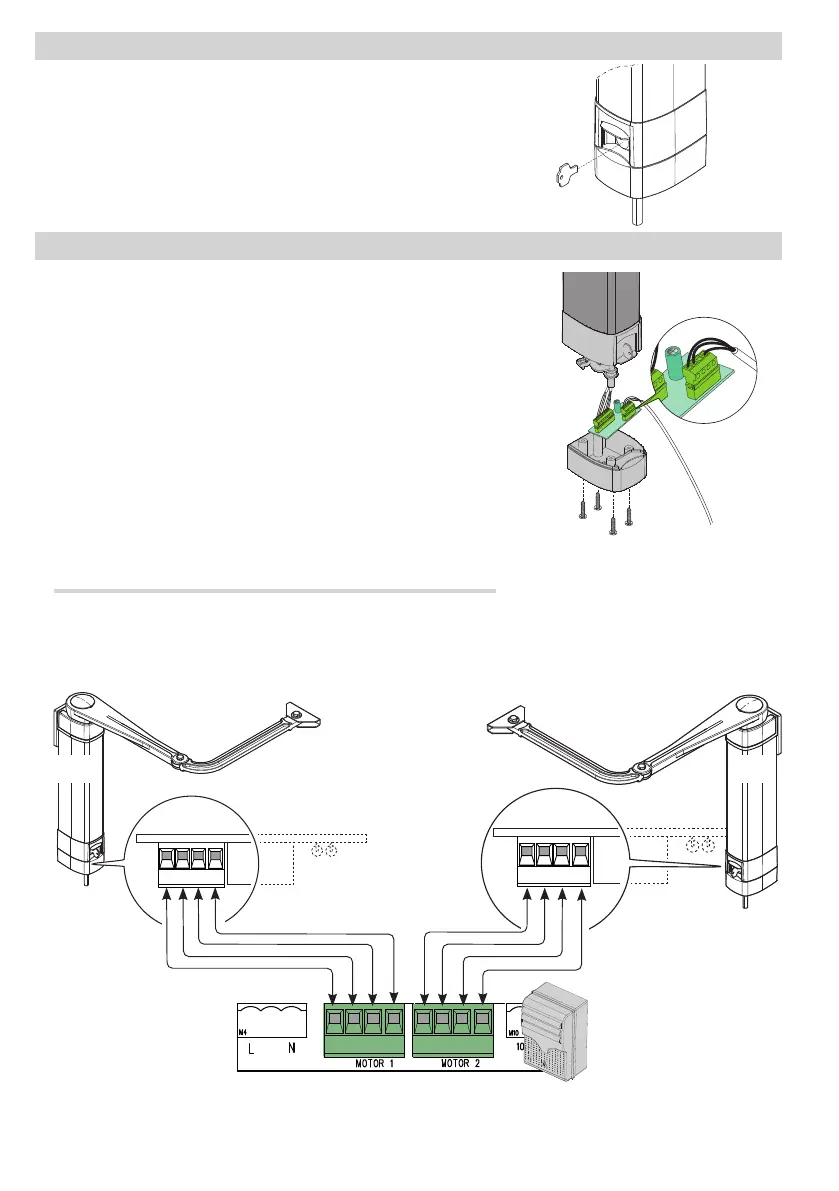

Откройте нижнюю крышку и выполните электрические подключения.
Завершите монтажные работы, закрыв нижнюю крышку.
Выключите электропитание и откройте защитную дверцу механизма
разблокировки. Вставьте и поверните ключ.
РУЧНАЯ РАЗБЛОКИРОВКА САМОБЛОКИРУЮЩЕГОСЯ ПРИВОДА
ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ
Привод 24 В с замедленным
закрыванием
Привод 24 В с замедленным
открыванием
Электрическое подключение привода STYLO ME к блоку управления
