Esempi di applicazione
i = 300 mm max
con apertura a 90°
Apertura anta (°) A (mm) C (mm) D (mm)
90 90 0÷180 450
90 130 180 450
120 170 0 450
Apertura anta (°) A (mm) C (mm) D (mm)
90 90 0÷200 400
90 230 180 300
135 230 0 300
INSTALLAZIONE
⚠
Le seguenti illustrazioni sono solo esempi, in quanto lo spazio per il fi ssaggio dell’automazione e degli accessori varia a
seconda della zona di installazione. Spetta quindi all’installatore scegliere la soluzione più adatta.
Predisposizione
Predisporre i tubi corrugati necessari per i collegamenti provenienti dal pozzetto di derivazione.
N.B. il numero di tubi dipende dal tipo di impianto e dagli accessori previsti.
Fissaggio staffe
STYLO-BS

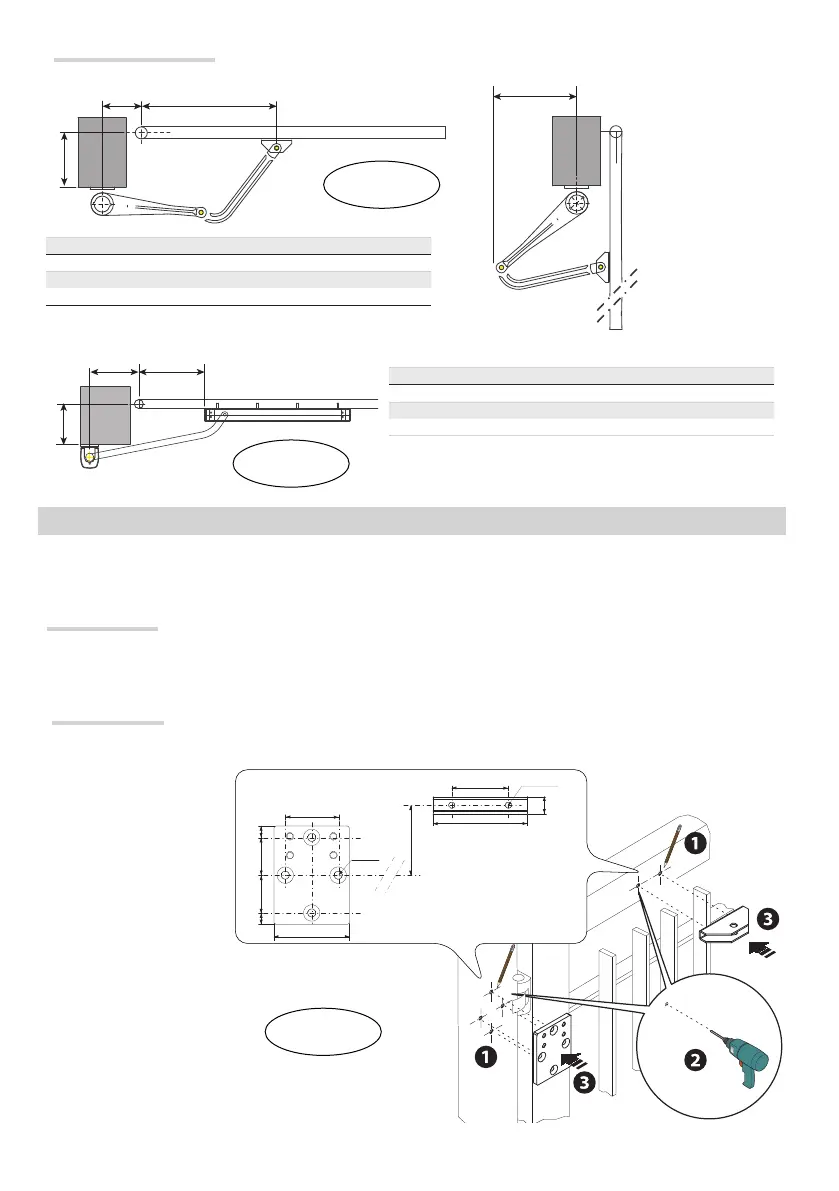

Tracciare gli assi e gli ingombri
rispettando le quote riportate
nel disegno , forare i punti
contrassegnati , quindi
fi ssare la sta a di fi ssaggio
del motoriduttore al muro o al
pilastro e la sta a di fi ssaggio
del braccio al cancello .
Nota: le illustrazioni
sottostanti sono indicative,
spetta l’installatore a scegliere
la soluzione più idonea a
seconda del tipo e spessore
dell’anta.
