56
80
12404012
4 x ø 8,5
108
640
24
4 x ø 9
50
50
180 180180
18
STYLO-BD
Pag.
9 - Manuale FA01806-IT - 01/2024 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Traduzione delle istruzioni originali
STYLO-BD

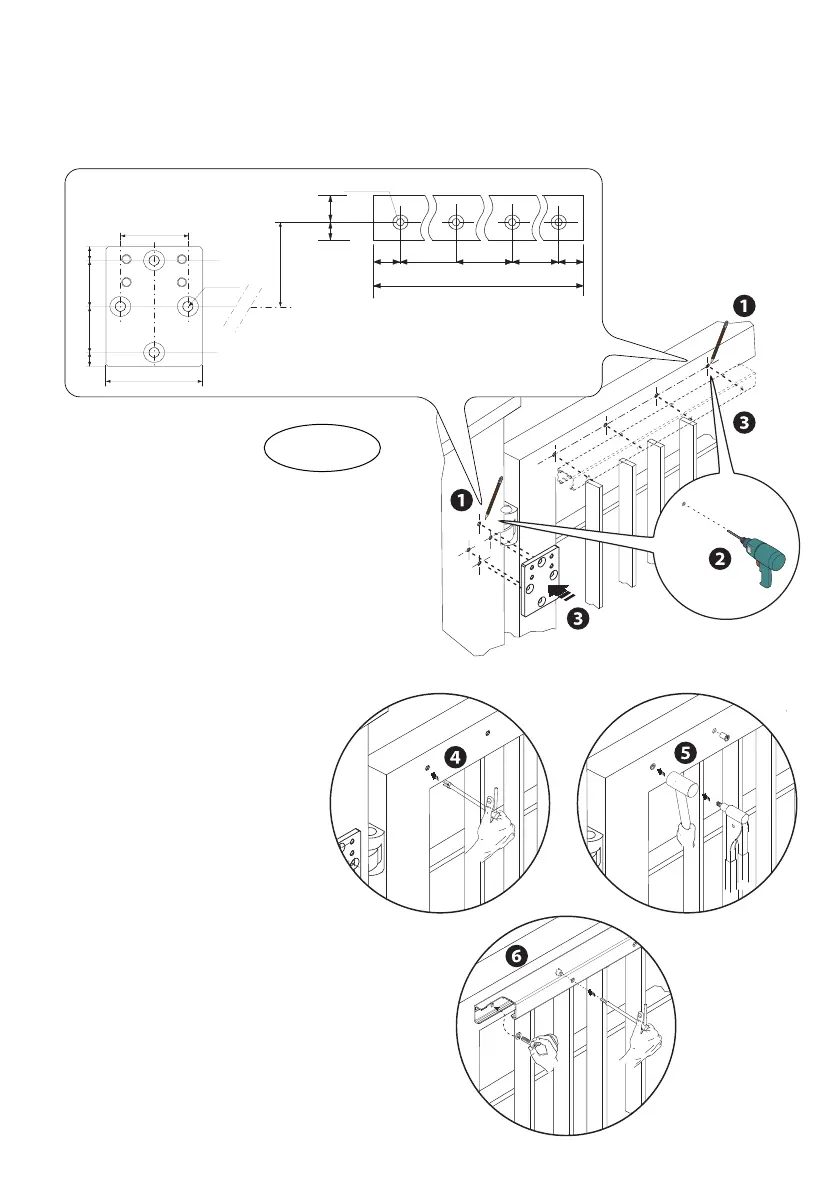

Tracciare gli assi e gli ingombri rispettando le quote riportate nel disegno , forare i punti contrassegnati , quindi fi ssare la
sta a di fi ssaggio del motoriduttore al muro o al pilastro e la guida di scorrimento .
Nota: le illustrazioni sottostanti sono indicative, spetta l’installatore a scegliere la soluzione più idonea a seconda del tipo e
spessore dell’anta.
Filettare i fori con il maschio da M8
o
utilizzare degli inserti fi lettati M8 o materiali
adeguati per la tenuta della guida.
Nota: le illustrazioni sottostanti sono
indicative, spetta l’installatore a scegliere
la soluzione più idonea a seconda del tipo
e spessore dell’anta.
Posizionare la guida nei fori e fi ssarla con le viti fi lettate
a testa cilindrica .
