CAME STYLO - Fixation du Motoréducteur

Ø 3,5 x 9,5
UNI 6593 Ø 6x18
UNI 5739 Ø 6x10
Ø 10x39
UNI 5739 Ø 10x14
UNI 6592
Ø 12x24
UNI 6593
Ø 6x18
UNI 5739
M6x10
O-Ring 4100
Page
10
10 - Manuel F A01806-FR - 01/2024 - © CAME S.p.A. - Le contenu de ce manuel est susceptible de subir des modifications à tout moment et sans aucun préavis. - Traduction des instructions originales

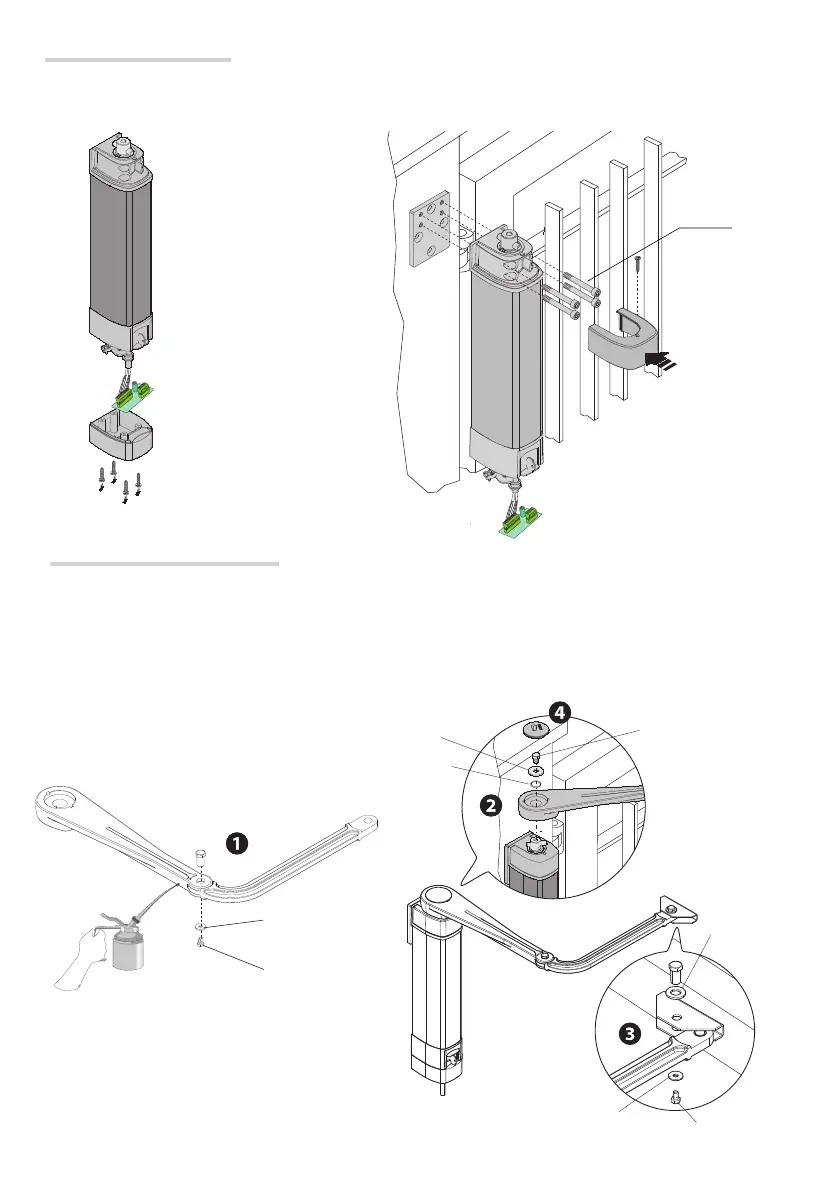

Enlever le couvercle inférieur du motoréducteur.
Fixer le motoréducteur à l'étrier au moyen des quatre vis fournies.
Fixer le couvercle supérieur.
Fixation du motoréducteur
STYLO-BS
Assembler le bras articulé en joignant les deux demi-bras à l'aide d'un boulon spécifi que et lubrifi er les pivots .
Fixer le bras articulé sur l'arbre du motoréducteur à l'aide de la vis et de la rondelle
.
Débloquer le motoréducteur, ouvrir le battant et fi xer le bras à l'aide des boulons spécifi ques
.
Mettre le cache-trou
.
Fixation du bras de transmission
