M N E EB
M N E EB
M1
ZL92
M2
1
1
M1 N1 ENC1 EB1 M2 N2 ENC2 EB2
STYLO-BS STYLO-BD
A
D
A
D
90
~
i
C
C
Page
13
13 - Manuel F A01806-FR - 01/2024 - © CAME S.p.A. - Le contenu de ce manuel est susceptible de subir des modifications à tout moment et sans aucun préavis. - Traduction des instructions originales
Motoréducteur à 24 V (DC) à action
retardée en phase de fermeture
Motoréducteur à 24 V (DC) à action
retardée en phase d'ouverture

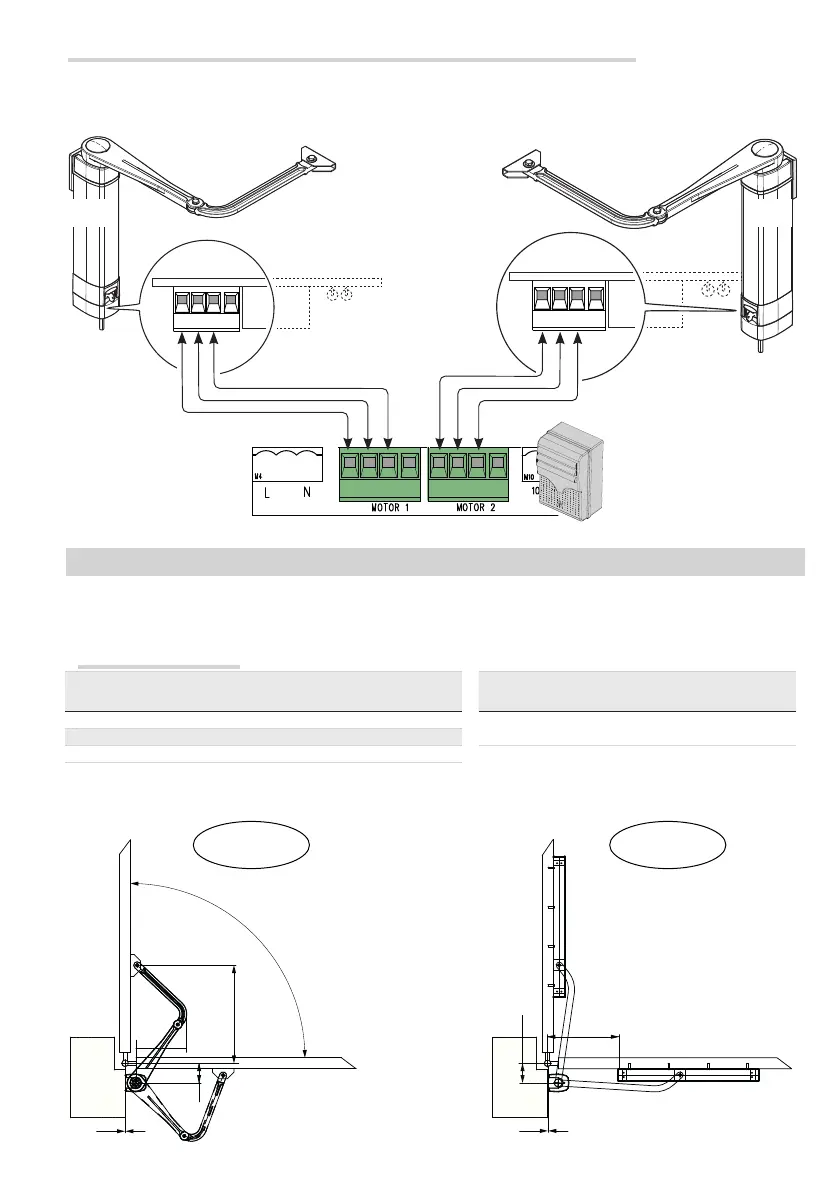

Branchement électrique du motoréducteur STYLO RME au tableau de commande
Exemples d'application
INSTALLATION ET CONNEXIONS POUR L'OUVERTURE VERS L'EXTÉRIEUR
Les opérations décrites ci-après sont les seules qui varient par rapport à l’installation standard :
Ouverture vantail (°) A (mm)
i (mm)
C (mm) D (mm)
90 90 285 0 450
90 180 210 0 450
120 90 125 0 450
Ouverture vantail
(°)
A (mm) C (mm) D (mm)
90 90 0 400
