6 - Руководство F A01806-RU - 01/2024 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления. - Перевод оригинальных инструкций

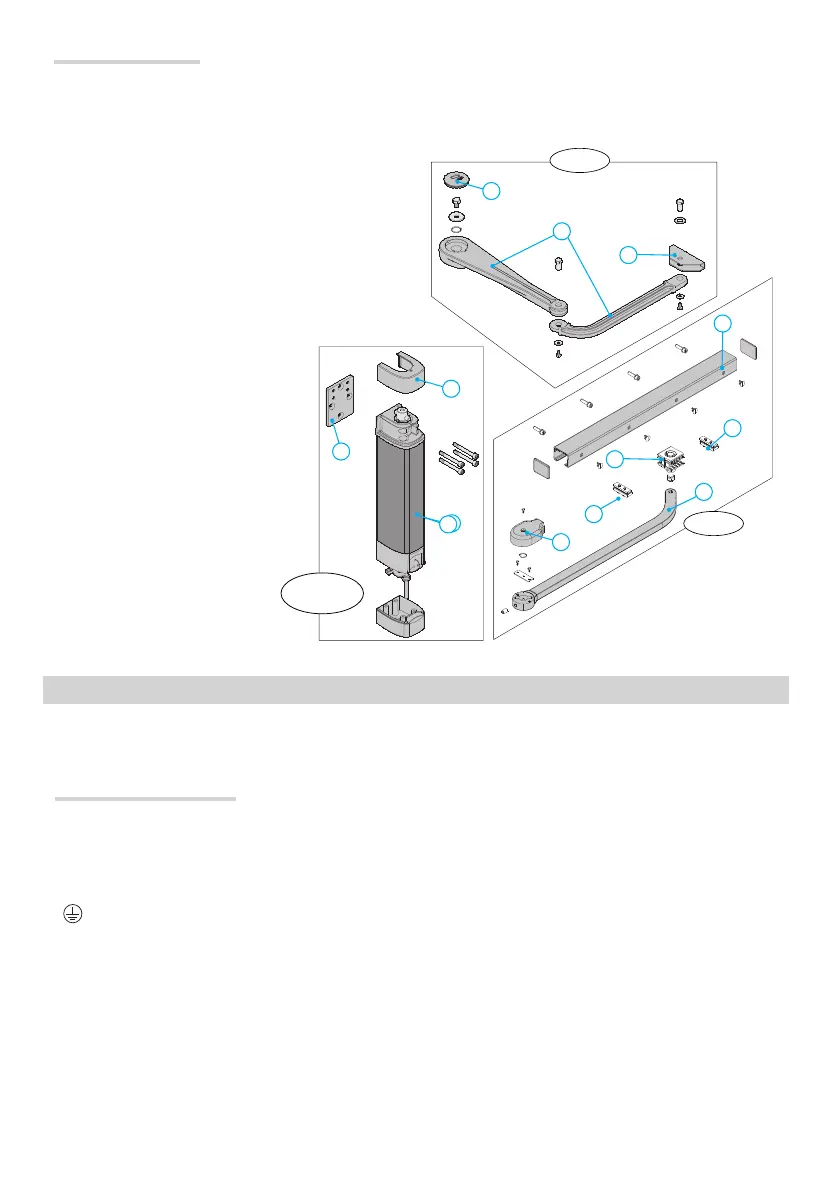

1. Центральная часть привода
2. Верхняя крышка
3. Нижняя крышка
4. Шарнирный рычаг
5. Крепежная скоба рычага STYLO-BS
6. Кронштейн привода
7. Крышка STYLO-BS
8. Крышка STYLO-BD
9. Скользящий башмак
10. Механический упор открывания
11. Направляющая скольжения STYLO-BD
12. Механический упор закрывания
13. прямой рычаг
Основные компоненты
⚠
Перед началом монтажных работ выполните следующее:
• Убедитесь в том, что питание блока управления осуществляется от отдельной линии и расстояние между
контактами не менее 3 мм.
• Приготовьте каналы для проводки кабеля, гарантирующие надежную защиту от механических повреждений.
•
Убедитесь в том, чтобы между внутренними соединениями кабеля и другими токопроводящими частями была
предусмотрена дополнительная изоляция.
• Проверьте, чтобы конструкция ворот была достаточно прочной, створки плавно и легко поворачивались на петлях
и не было заедания при движении ворот и люфт в петлях.
• Проверьте наличие механических упоров при открывании и закрывании створок.
ВОЗМОЖНАЯ КОНФИГУРАЦИЯ СИСТЕМЫ
Предварительные проверки
⚠
Монтаж должен производиться квалифицированным персоналом в полном соответствии с требованиями дей-
ствующих норм безопасности.
