Carel humiSonic Compact - Smontaggio; Parti DI Ricambio; Manutenzione E Parti DI Ricambio

29
ITA
“Ultrasound for fancoil” +0300059IE - rel. 1.7 - 24.10.2022

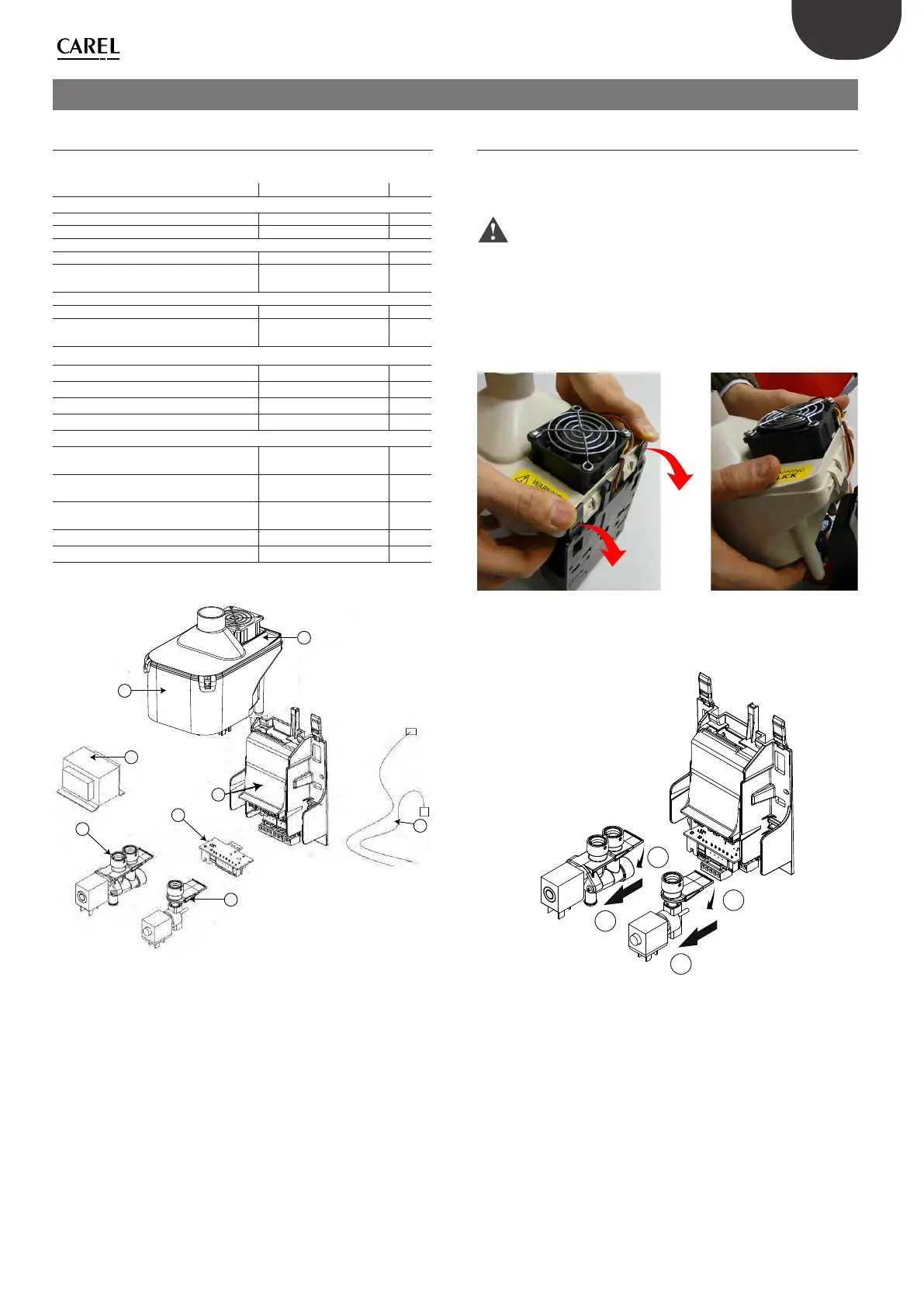

13. MANUTENZIONE E PARTI DI RICAMBIO
13.1 Parti di ricambio
Tabella codici ricambio parte idraulica, elettrica ed elettronica
codice ricambio pos.
Parte idraulica
Kit elettrovalvola di carico UUKFV00000 F
Kit elettrovalvola di scarico UUKDV00000 E
Parte idraulica (UU01F)
Serbatoio completo UUKC200010 B
Coperchio con ventola e sensore di
livello
UUKCO00010 L
Parte idraulica (UU01G)
Serbatoio completo UUKC400010 B
Coperchio con ventola e sensore di
livello
UUKCD00010 L
Parte elettrica ed elettronica
Scheda elettronica base UUF02S0010 D
Scheda base + Scheda ausiliaria UUF02M0010 D + H
Driver UUKDE00000
Trasduttore TDK UUKTP00000
Parte elettrica (UU01%01 - UU01G%01)
Trasformatore alimentazione:
230-24/50V
UUKTFD0010 A
Trasformatore alimentazione:
115-24V
UUKTF10010 A
Trasformatore alimentazione:
115-50V
UUKTF30010 A
Kit cavi UU01F UUKWR00010 G
Kit cavi UU01G UUKWR10010 G
Tab. 13.a
B
L
A
E
H
D
F
G
Fig. 13.a
13.2 Smontaggio
La manutenzione dell’umidificatore deve essere effettuata dal Servizio
Tecnico di Assistenza CAREL oppure da personale professionalmente
qualificato.
AVVERTENZA: pericolo di scossa elettrica. Prima di eseguire
qualsiasi operazione l’apparecchio deve essere scollegato dalla rete
elettrica e assicurato contro il riavvio. La disconnessione elettrica deve
essere assicurata tramite una misurazione.
Per smontare l'umidificatore:
1. Premere in corrispondenza delle frecce e rimuovere il serbatoio;
Fig. 13.b
2. Premere le alette (C) per sganciare ed estrarre (D) le valvole di carico
e di scarico.
C
D
C
D
Fig. 13.c
