16.5 Unità secondaria con funzione di backup
dell’unità principale
Per le applicazioni “mission critical” in cui la continuità di funzionamento
deve essere assicurata, è possibile prevedere un humiSonic secondario
avente il ruolo di backup dell’humiSonic principale. L’unità di backup
entrerà in funzione solamente per sopperire all’eventuale blocco
(allarme) dell’unità principale. Osservare i seguenti punti per abilitare
correttamente la funzione di backup:
• presenza della scheda ausiliaria su entrambe le unità principali e
backup;

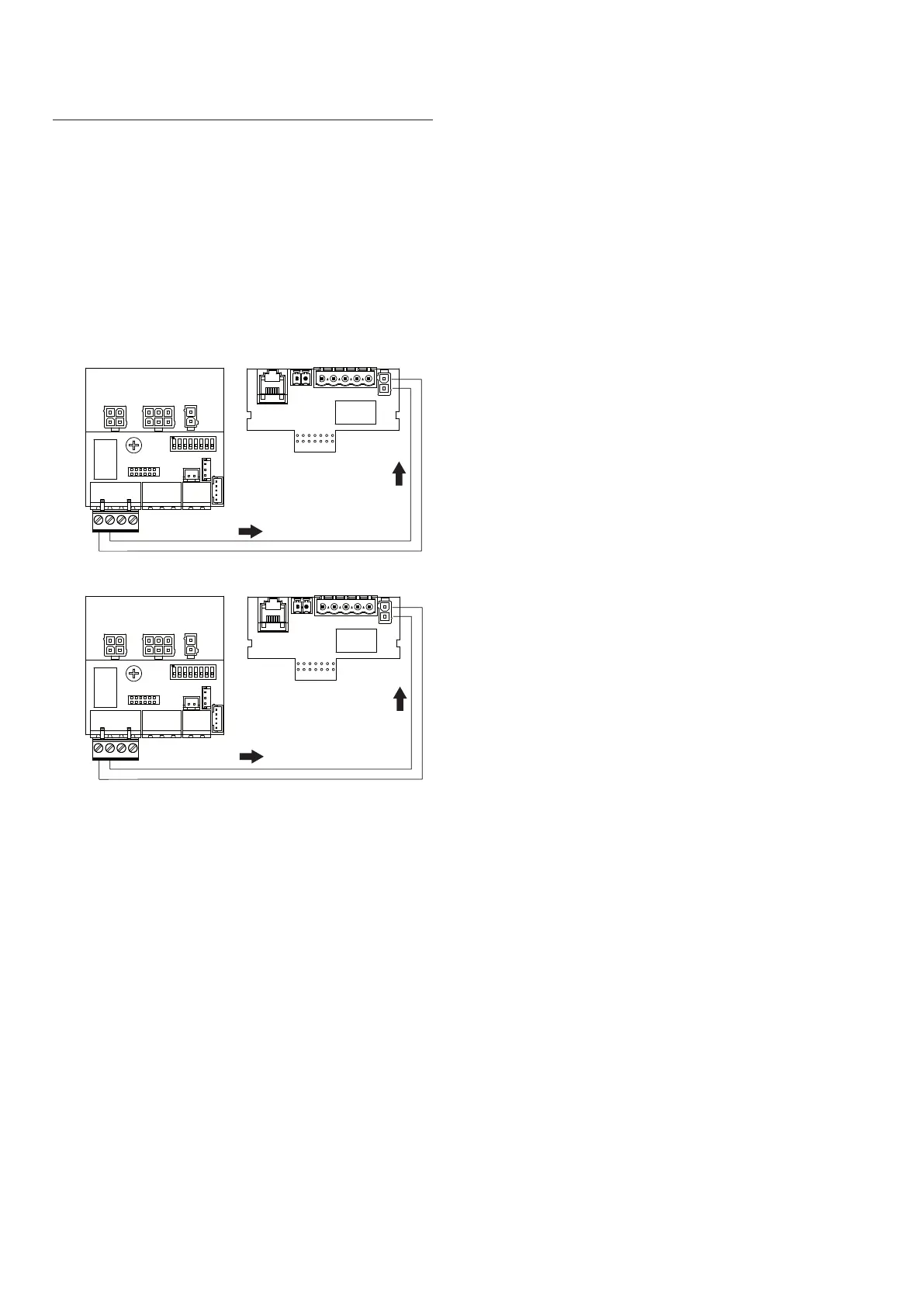

• cablaggio elettrico da uscita relè allarme dell'unità principale verso
ingresso ausiliario J17 dell'unità di backup, e viceversa da uscita relè
allarme dell'unità di backup verso ingresso ausiliario J17 dell'unità
principale;
Main board
Backup unit
Auxiliary board
Main unit
M 15
J17
Main board
Main unit
Auxiliary board
Backup unit
M 15
J17
Alarm
relay
Alarm
relay
• dip switch 1 su unità principale e di backup in posizione OFF;
• dip switch 2 oppure 3 su unità di backup in posizione ON;
• segnale di richiesta portato anche all’unità di backup;
• opportuna configurazione del parametro b0 (vedi cap. “Parametri di
configurazione” , Tabella parametro b0) sia su unità principale che su
backup così da:
1. abilitare in entrambi la funzionalità di backup;
2. attivare in entrambi il relè allarme in presenza di allarmi.
AVVISO
: connettore necessario per l’ingresso J17 è di tipo Molex Minifit
maschio a due vie avente all’interno terminali di tipo Molex 5556-T
femmina.
Quando l’unità principale non è disalimentata né in allarme (contatto relè
allarme chiuso), sul display dell’unità di backup comparirà in maschera
principale il messaggio di disabilitazione “b - -” alternato al segnale di
richiesta/misura umidità o temperatura di rugiada; al contrario, quando
il contatto relè allarme dell’unità principale è aperto, l’unità di backup
riceverà il consenso alla produzione.
Quando l’unità di backup è disalimentata o in allarme, sul display dell’unità
principale comparirà la segnalazione “-bu” (vedere tabella allarmi) che
significa unità di backup non disponibile.
