19
ITA
“Ultrasound for fancoil” +0300059IE - rel. 1.7 - 24.10.2022

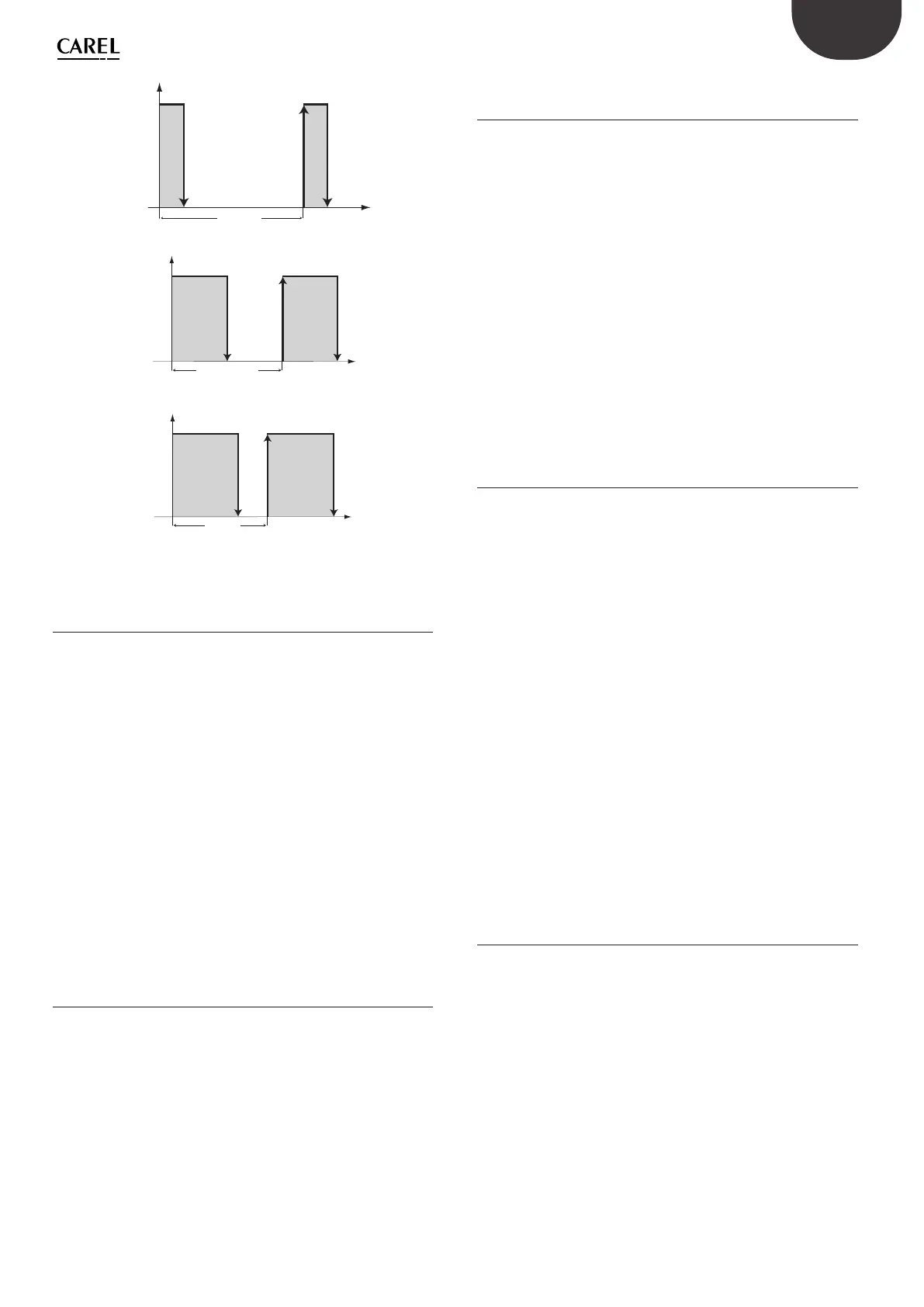

ON
t
OFF
Flow rate 10%
Fig. 9.e
ON
t
OFF
Flow rate 50%
Fig. 9.f
ON
t
OFF
Flow rate 75%
Fig. 9.g
Se la portata è 100% i trasduttori sono sempre accesi.
9.4 Modulazione della portata in serie (solo
versione 1l/h - Dipswitch 8 a On)
La portata di acqua nebulizzata può essere variata percentualmente tra
il 10% e il 100% della nominale. Ogni umidificatore è gestito con due
trasduttori piezoelettrici e ciascun trasduttore è impiegato per generare il
50% della produzione totale. Se la richiesta impostata dal segnale esterno
o calcolata in base alla lettura delle sonda è al 100% e il parametro P0 è
al 100%, entrambi i trasduttori piezoelettrici saranno attivi. Per produzioni
inferiori, la produzione sarà ripartita tra i due trasduttori nel seguente modo:
• 51% - 99%: un trasduttore piezoelettrico è sempre attivo per generare
il 50% della produzione richiesta, l’altro modula come nel paragrafo
precedente per generare la restante percentuale di produzione. (Es.
Richiesta al 75%: un trasdutore piezoelettrico è sempre attivo, l’altro
modula al 50% come in figura);
• 10% - 50%: un trasduttore piezoelettrico è sempre spento, l’altro
modula come nel paragrafo precedente per generare la percentuale di
produzione richiesta. (Es. Richiesta al 25%: un trasduttore piezoelettrico
è sempre spento, l’altro modula al 50% come in figura).
La distribuzione della produzione tra i due trasduttori piezoelettrici viene
ruotata ogni ora di funzionamento per evitare un invecchiamento non
omogeneo.
9.5 Gestione automatica mancanza acqua di
alimentazione
L’umidificatore rileva la mancanza d’acqua di alimentazione (o quantità
troppo bassa), controllando lo stato del sensore di livello dopo l’apertura
dell’elettrovalvola di carico. Nel caso in cui non venga rilevata una
attivazione del sensore entro il tempo impostato dal parametro bA
(default 15 minuti) l’umidificazione viene interrotta, viene attivato lo
scarico e si attende un numero di minuti impostati dal parametro AA
(default 10), durante il quale viene visualizzato a display il messaggio “Rty”
(Retry), dopo il quale si tenta un ulteriore carico d’acqua. Se questo va a
buon fine la produzione riprende, altrimenti l’unità continua la procedura
di Retry per un ulteriore tempo in minuti impostato nel parametro AA. Il
processo si ripete fino a quando il sensore rileva di nuovo la presenza di
acqua. Per i primi due tentativi, non viene generato nessun allarme, se al
terzo tentativo la procedura non va a buon fine viene generato l’allarme
EF, che si resetterà automaticamente quando l’umidificatore rileverà
nuovamente la presenza di acqua.
9.6 Controllo automatico della produzione
di acqua nebulizzata
L’umidificatore controlla il livello dell’acqua all’interno del serbatoio
durante la fase di produzione d’acqua nebulizzata. Se il livello non scende,
potrebbero essersi verificate le seguenti condizioni di guasto:
• Malfunzionamento dei trasduttori piezoelettrici
• Trafilamento elettrovalvola di carico
• Malfunzionamento del ventilatore
Se dopo il tempo impostato dalla variabile A8 (in minuti, default 30) l'acqua
non è scesa sotto il livello basso, la produzione viene fermata con allarme
bloccante EP e viene avviato lo svuotamento completo della vasca. Se
invece, dopo una percentuale di tempo di A8, impostata dal parametro
Ab (default 70%) l’acqua è sopra il livello alto è bloccata la produzione di
acqua nebulizzata, è generato il warning EL, si scarica per il tempo del
parametro bC e poi si attende un tempo pari a AA minuti (default 10),
durante i quali è visualizzato a display il messaggio “Rty”, dopodiché il
controllo riattiva la produzione. La segnalazione EL è resettata al termine
di un ciclo di produzione terminato in maniera corretta.
9.7 Controllo automatico trafilamento
elettrovalvola di scarico e portata
eletrovalvola di carico
Il parametro A9 impone un tempo minimo di produzione (default 0
minuti), se il ciclo di produzione dura meno di questo tempo, è possibile
che l’elettrovalvola di scarico trafili o che la portata della elettrovalvola di
carico sia bassa. Il controllo, in questo caso, compie le seguenti operazioni:
1. Al termine del primo ciclo, terminato con un tempo inferiore a A9,
viene incrementato il tempo di reintegro acqua (+50% rispetto al
parametro bb).
2. Al termine del secondo ciclo, terminato con un tempo inferiore a A9,
viene incrementato ulteriormente il tempo di reintegro acqua (+100%
rispetto al parametro bb) e attivato il chattering* dell’elettrovalvola di
scarico, che verrà effettuato al primo lavaggio automatico.
3. Al termine del terzo ciclo, terminato con un tempo inferiore a A9,
viene incrementato ulteriormente il tempo di reintegro acqua
(+150% rispetto al parametro bb) e effettuato un ciclo di lavaggio,
nel quale sarà effettuato il chattering*, attivato nel passo precedente.
In questa fase sarà generato il warning Ed.
4. Dopo quest’ultima fase, sarà eseguito un nuovo ciclo di produzione.
Nel caso persista la causa d’errore, il controllo ripartirà dalla prima fase,
fino a quando non riuscirà a completare un ciclo nei tempi previsti. In
questo caso verrà anche resettato anche l’eventuale warning.
*Chattering: serie di aperture/chiusure veloci dell’elettrovalvola di scarico,
eseguite per cercare di rimuovere eventuali residui (calcare, polvere, etc.)
che ne impediscono la corretta chiusura.
9.8 Protezione automatica dei trasduttori
piezoelettrici
I trasduttori piezoelettrici, per loro natura, se fatti funzionare in assenza
d’acqua, degradano rapidamente fino a guastarsi. Per evitare che questo
accada, la scheda di controllo cerca di assicurarsi, attraverso il sensore di
livello, che anche in caso di anomalie i trasduttori non siano mai attivati
in assenza d’acqua. In fase di avvio con serbatoio vuoto, i trasduttori sono
attivati solo quando l'acqua si trova sopra il livello basso.
In funzionamento, se l'acqua scende sotto al livello basso a causa del
consumo d’acqua per nebulizzazione, avviene il reintegro, con attivazione
della valvola di carico. Se il livello alto non è ripristinato nel tempo minimo
AC, i trasduttori sono spenti e il carico continua fino a quando il livello non
è stato ripristinato o non sono trascorsi i minuti impostati nel parametro
bA dall’inizio del ciclo di carico acqua. Se il livello è correttamente
ripristinato, i trasduttori piezoelettrici sono immediatamente riattivati.
