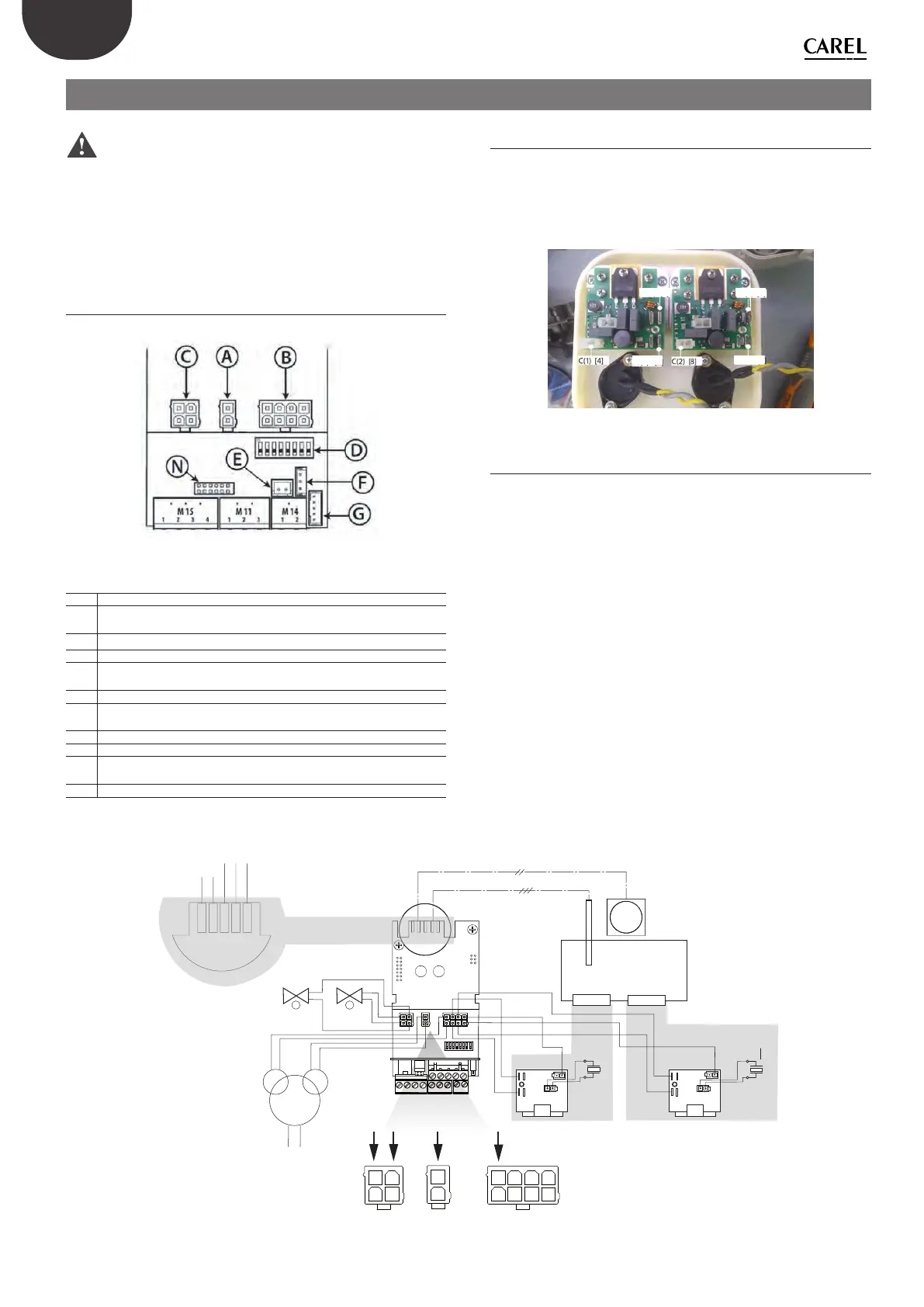

Carel humiSonic Compact - Predisposizioni Elettriche; Collegamenti Elettrici; Collegamenti Elettrici Interni; Alimentazione Elettrica

12
ITA
“Ultrasound for fancoil” +0300059IE - rel. 1.7 - 24.10.2022
6.2 Collegamenti elettrici interni
1. Collegare i fili del connettore C alle valvole di carico (Fill) e scarico
(Drain);
2. Connettere i cavi di alimentazione e controllo alla/e schede driver
posizionate sotto il serbatoio secondo lo schema elettrico e la
serigrafia presente sui cavi (foto).
48(1)-[6]
48(2)-[7]
48(1)+[2]
48(2)+[3]
Fig. 6.c
6.3 Alimentazione elettrica
• Verificare che la tensione d’alimentazione dell’apparecchio corrisponda
al valore indicato nei dati di targa
• Collegare l'uscita del trasformatore a 50 Vac ai morsetti 1 e 5 del
connettore B;
• Collegare l'uscita del trasformatore a 24 Vac ai morsetti del connettore A;
• Collegare il cavo di alimentazione in ingresso al trasformatore alla
rete elettrica. La linea d’alimentazione dell’umidificatore deve essere
provvista di interruttore sezionatore.
AVVISO: per evitare interferenze indesiderate, si consiglia di mantenere i
cavi d’alimentazione distanti da quelli di segnale provenienti dalle sonde.
L’umidificatore una volta collegato elettricamente e idraulicamente è
pronto per l’uso.
6. COLLEGAMENTI ELETTRICI
AVVERTENZA: pericolo di scossa elettrica. Prima di eseguire i
collegamenti elettrici l'apparecchio deve essere scollegato dalla rete
elettrica e deve essere assicurato contro il riavvio. La disconnessione
elettrica deve essere assicurata tramite una misurazione.
AVVISO
: il corretto cablaggio dell’umidificatore ad ultrasuoni è
demandato all’installatore finale secondo quanto richiesto dalla
normativa vigente CEI EN 60335-1.
6.1 Predisposizioni elettriche
Scheda principale
Fig. 6.a
Legenda
A Ingresso alimentazione elettrica alla scheda dal trasformatore a 24V
B Cavi alimentazione e controllo driver ;
Ingresso alimentazione elettrica alla scheda dal trasformatore a 50V
C cavo alimentazione valvole (SX scarico / DX Carico)
D Dip switch configurazione
E Ingresso TAM (cod. UUKTA00000, opzionale) per rilevazione corrente
sul neutro del ventilatore esterno
F (non usato per questa appilcazione)
G Connessione sonda di temperatura e umidità TH (seriale digitale di
tipo IIC, cod: HYHU000000) opzionale.
M14 ON/OFF remoto (M14.1-M14.2)
M11 Seriale RS4845 (M11)
M15 - Relè allarme NO (M15.1-M15.2)
- Uscita 30 Vdc (24Vac raddrizzati , max. 3W) (M15.3-M15.4)
N Collegamento scheda ausiliaria
Collegamenti elettrici
GND
GND
+21V
F
Level ow
switch
Fan
+ GND
Piezoelectric
transducer
Pool
Driver
D
Driver
Control
board
Drain
valve
Fill
valve
LEVEL FLOW SWITCH
FAN
HIGH LEV.
LOW LEV.
230 Vac
50 Vac
L
N
24 Vac
L N
L N
24Vac
Drivers
C A
B
1 2
3 4
5 6
7 8
{
50Vac
Fill
Drain
Fig. 6.b
