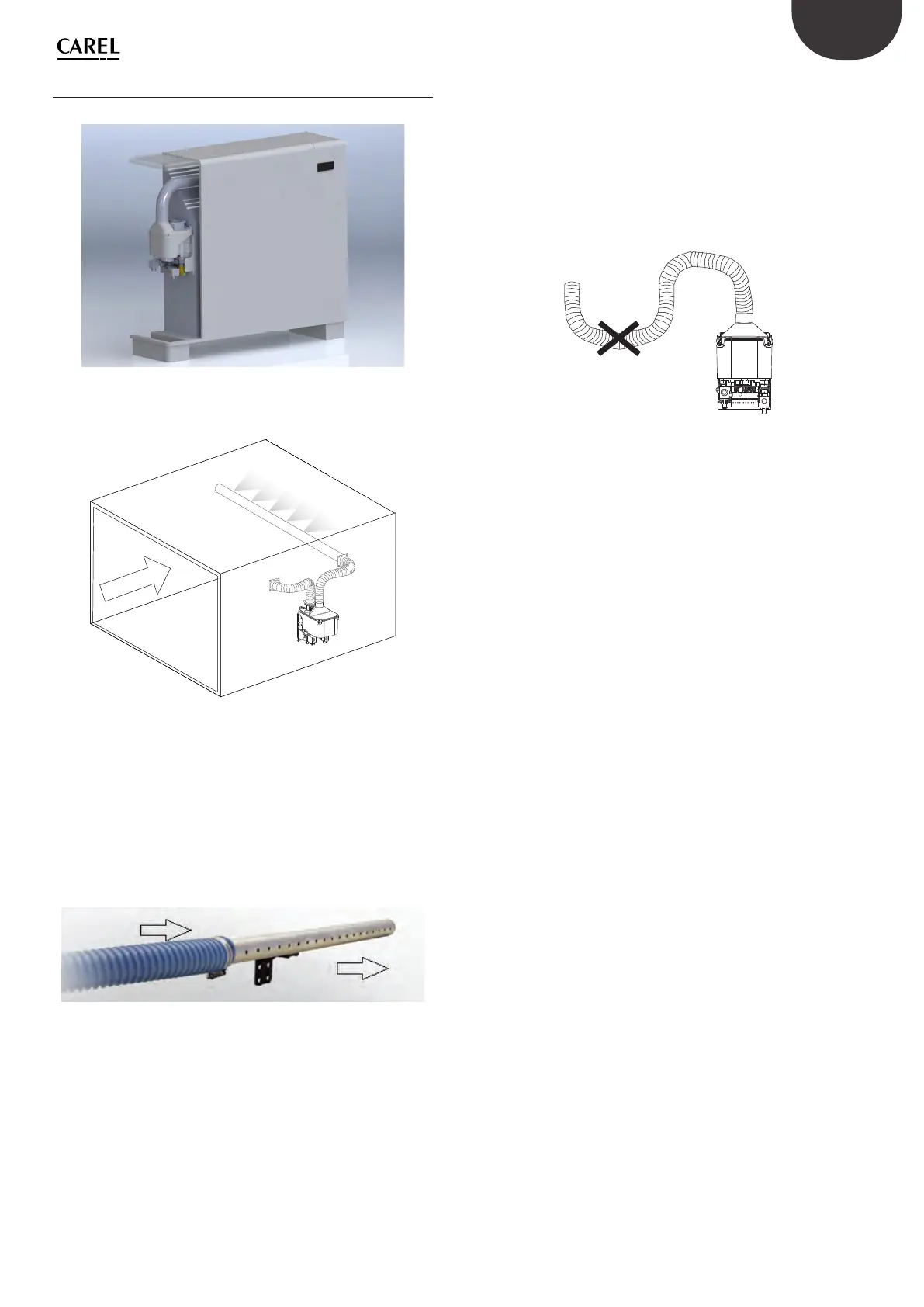

5.3 Esempi di installazione
Installazione in fan-coil
Fig. 5.g
Installazione in condotta
AIR
Fig. 5.h
Connettere l’ingresso della ventola dell’humiSonic con la condotta,
in una posizione compresa tra il ventilatore generale e la connessione
realizzata per l’uscita dell’acqua nebulizzata in condotta. Carel può
fornire il convogliatore (cod. UUKCY00000) per realizzare le connessioni
tra ventola, condotta e tubo flessibile (cod. UUKPE00100). È consigliato
minimizzare le lunghezze (max 1.2m a tratto) e le curve del tubo flessibile
in modo tale da ridurre le perdite di carico. Se nell’installazione viene
utilizzato il sistema di distribuzione UUKDP0**00, ruotare il tubo finchè i
fori sono nella direzione del flusso d’aria (figura).
Fig. 5.i
AVVISO: l’attacco dei tubi flessibili relativi all’ingresso dell’aria
nell’humiSonic e alla mandata dell’acqua nebulizzata in condotta deve
essere posizionato in modo da evitare differenze di pressioni. Un eccessivo
squilibrio delle pressioni potrebbe causare un malfunzionamento
del sistema, inibendo la produzione. È preferibile installare il sistema
(humiSonic + distribuzione) in aspirazione, facendo attenzione a
garantire uno spazio sufficiente per l’assorbimento. In alternativa, se ciò
non è possibile, l’installazione suggerita è vicino alla fine della condotta,
in prossimità della griglia di uscita (lontano dal ventilatore in modo da
non avere pressione troppo elevata).
No siphon
Fig. 5.j
