GridScan/Pro Deutsch
18 © CEDES | V 1.0

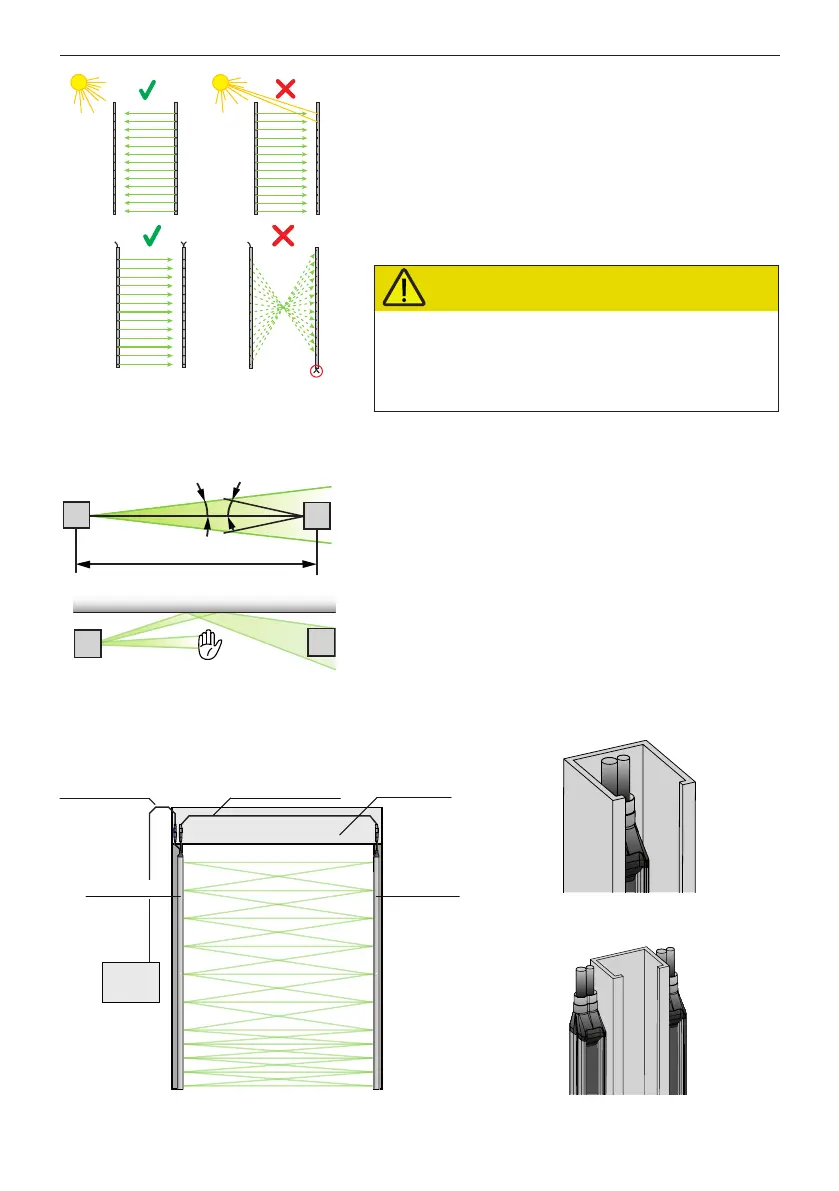

5.3 Ausrichtung
6. Anwendungsübersicht
Synchronisationskabel
Anschlusskabel
Senderleiste
Torantrieb
Empfängerleiste
Tor-
steuerung
Abb 6: GridScan/Pro Anwendungsübersicht
Abb 7: GridScan/Pro mit Toraus-
blenung (Standardtyp)
Abb 8: GridScan/Pro in statischer
Montage (ST Typ)
Die Stecker der Sender- und Empfängerleiste müssen in die
gleiche Richtung zeigen.
GridScan/Pro ist zwar unempfindlich gegenüber direkter
Sonneneinstrahlung, dennoch sollte direktes Sonnenlicht, vor
allem auf den Empfänger, möglichst vermieden werden.
Störungen durch externe Blinklichter oder andere Infrarot-
Lichtquellen wie Photozellen oder Lichtschranken vermeiden.
GridScan/Pro nicht an Orten installieren, wo die Sender und
Empfängerleisten direkt Lichtquellen wie FL-Röhren oder
Energiesparlampen ausgesetzt sind.
TxRx
RxTx
R
Die optische Achse der Senderleiste (Tx) und der Empfängerleiste
(Rx) müssen aufeinander ausgerichtet sein, damit ein zuverlässiger
Betrieb von GridScan/Pro möglich ist.
Reflektierende Oberflächen in der Nähe oder parallel zum
Überwachungsfeld können die Funktionen von GridScan/Pro stören.
Genügend Abstand zwischen den Sensorleisten und einer
reflektierenden Oberfläche halten.
An jedem Strahlengang wird eine Selbstkalibrierung vorgenommen.
Beim Einschalten wird die ideale Sendeleistung ermittelt und
dann verwendet. Um durch Staub bedingte Unterbrechungen zu
vermeiden, prüft das System die abgegebene Leistung und passt
die Stärke bei Bedarf nach oben oder unten an.
Tx
Rx
Reflektierende Oberfläche
VORSICHT
Augenverletzungen durch Infrarotlicht
Obwohl GridScan/Pro keine schädlichen Mengen
Infrarotlicht ausstrahlt, könnte eine langfristige, direkte
Bestrahlung der Augen zu Verletzungen führen. Um jedes
Risiko zu vermeiden:
Nie direkt und aus naher Distanz in eingeschaltete
Infrarotquellen blicken.
