5. Sommario
La barriera del trasmettitore e la barriera del ricevitore creano un campo di rilevamento composto da raggi infrarossi fino a
2.5 m di altezza. In caso di interruzione dei raggi infrarossi l’uscita invia un segnale alla centralina della porta collegata.
Non appena il campo di rilevamento è di nuovo libero, lo stato dell'uscita passa a “libero”.
Il sistema con door blanking (Versioni standard, Capitolo 4.2) è stato concepito per l’installazione diretta sullo scorrimento
della guida. Quando la porta si chiude, GridScan/Pro riconosce la porta come tale e lo stato dell’uscita non cambia.

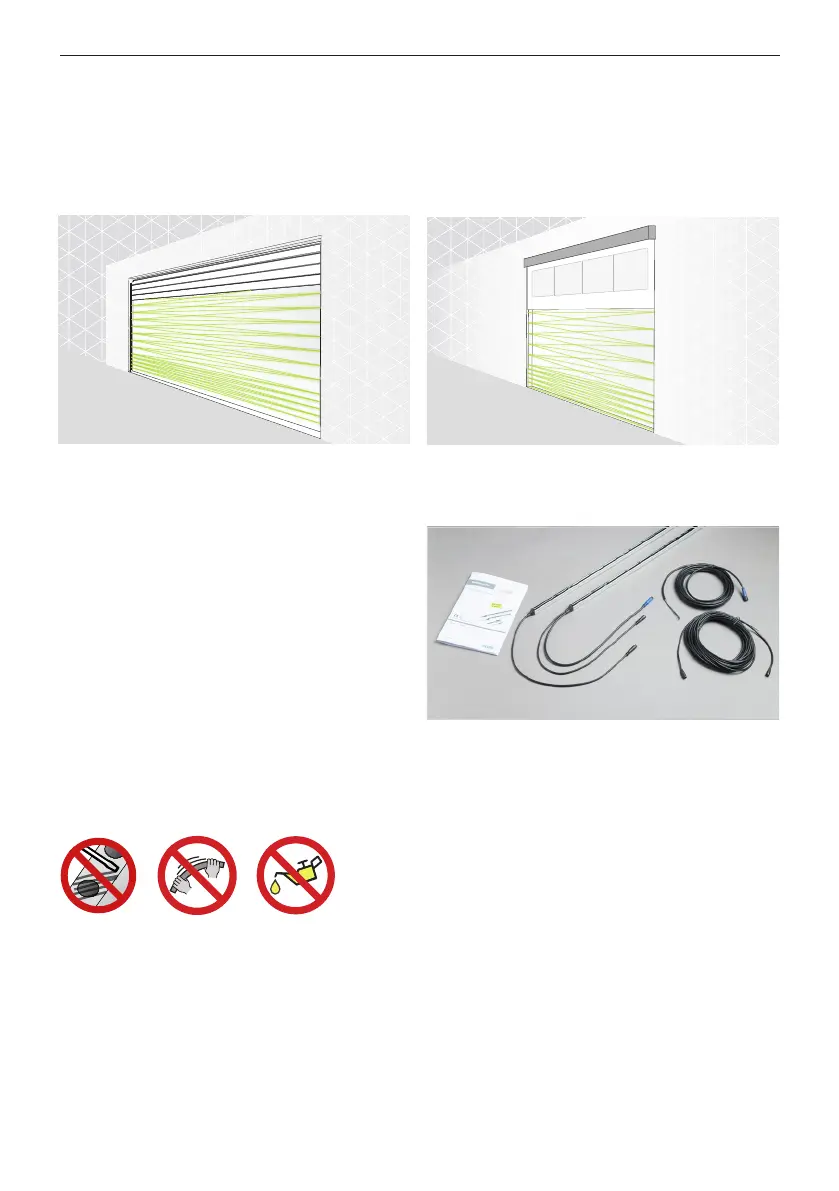

Figura 3: Porta sezionale con door blanking
5.1 Componente del sistema
Il volume di fornitura di GridScan/Pro comprende:
• 1 × barriera del trasmettitore GridScan/Pro (Tx)
• 1 × barriera del ricevitore GridScan/Pro (Rx)
• 1 × cavo di sincronizzazione 10 m
• 1 × cavo di collegamento 5 m
• 1 × Istruzioni di montaggio
5.2 Istruzioni e precauzioni generali
Figura 4: Porta rapida con door blanking
Figura 5: Consegna standard di GridScan/Pro
Le lenti ottiche non devono essere mai graffiate o verniciate
perché formano il percorso della luce! Non praticare ulteriori fori
nel profilo. Disimballare i profili appena prima l'installazione per
evitare danni.
Non piegare o torcere le barriere!
L’olio e il silicone possono danneggiare il cavo e i profili. Evitare
le impurità!
Gli agenti chimici possono danneggiare il profilo e le
caratteristiche ottiche. Si deve evitare assolutamente il contatto!
