GridScan/Pro Français
© CEDES | V 1.0 33

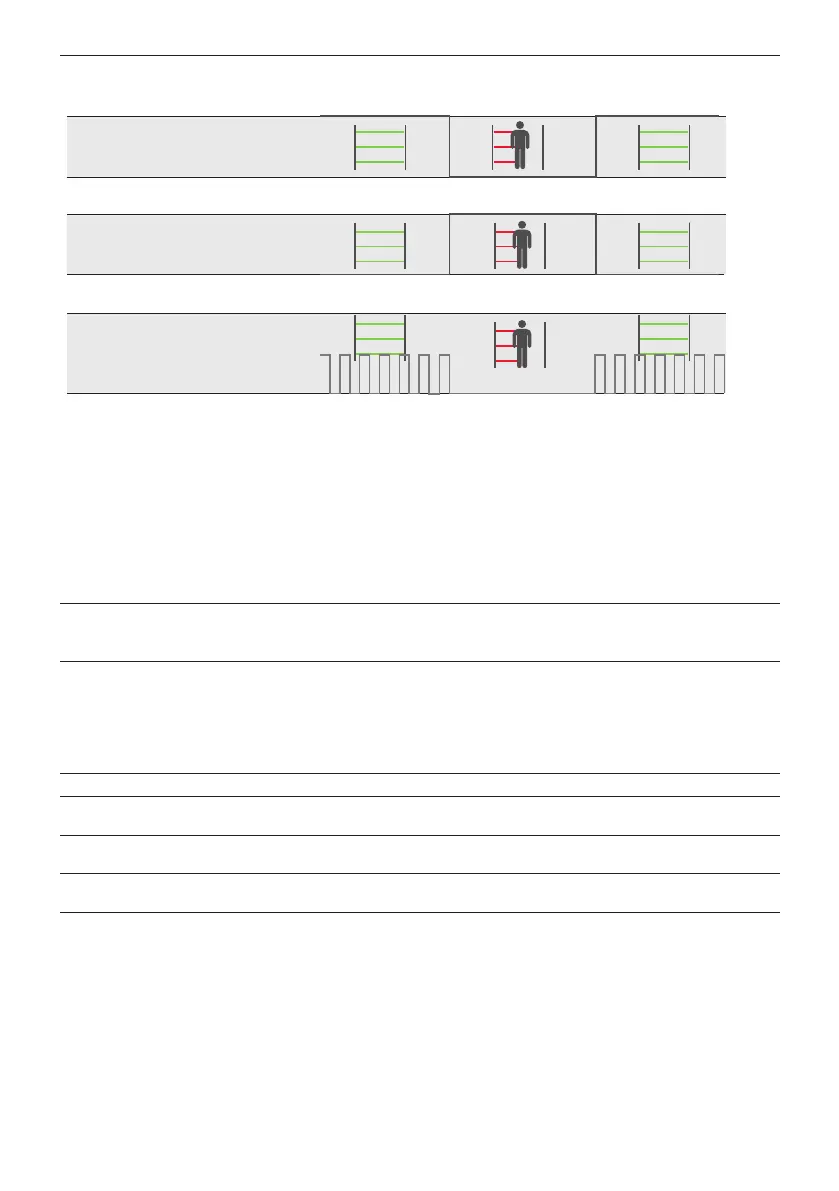

Figure 12: Logique de sortie 1
8.1.2 Sortie FSS (Frequency Safety Signal)
La FSS est une sortie de sécurité 1 kHz en accord avec EN ISO 13849-1:2015, sans nécessité l'utilisation d'un signal Test.
Aussi longtemps que l'aire surveillée est libre, la sortie FSS délivre un signal de fréquence 1 kHz. Quand un objet entre
dans l'aire surveillée (OBJET DETECTÉ) la sortie FSS change pour LOW/GND (0V). Quand l'objet quitte l'aire surveillée (PAS
D'OBJET) la fréquence démarre à nouveau (Chapitre 9).
8.1.3 Sortie 1 - réglages d'usine
Sortie 1 est délivrée dans les versions suivantes. Les réglages se réfèrent à la description du type « ee » (voir Chapitre 4.3).
Autres options disponibles sur demande.
8.1.4 Sortie 2 - réglages d'usine
Sortie 2 (NPN/PNP) est délivrée dans les versions suivantes. Les réglages se réfèrent à la description du type « ff » (voir
chapitre 4.3).
Autres options disponibles sur demande.
8.2 Entrée test
Pour être en conformité avec EN ISO 13849-1:2015 le GridScan/Pro avec sortie standard (N type) doit être testé par le
contrôleur de porte avant chaque cycle de fermeture. Le GridScan/Pro est disponible en version standard avec « Test
active LOW ».
Important : En cas d'utilisation de la sortie FSS, l'entrée test n'est pas nécessaire pour obtenir une sécurisation selon
EN ISO 13849-1:2015. Dans ce cas, le fil blanc doit être relié à USP.
USP
0 V
U
SP
Output selector connected to GND (0 V )
Output selector connected to U
SP
0 V
Output 1 (PNP/NPN LO)
Output 1 (PNP/NPN DO)
3.9 VDC
0 V
Output selector not connected (floated)
Output 1 (FSS)
, ee - - Sortie 1 commute quand une personne/objet est détecté, ou 3 secondes après la fermeture de
porte (se réactive quand le 11éme élément par rapport au bas est « libre » à nouveau).
Type ST Sortie 1 commute quand une personne/objet est détecté.
, ff - Standard - pas de Sortie 2
, 2Z Sortie 2 commute quand une personne/objet est détecté en utilisant la méthode de détection simple
élément (le 11ème élément en partant du bas, 490 mm).
, 2Y Sortie 2 commute lorsque la personne / l'objet est détecté en utilisant la méthode de détection d'élément
seul. Dans ce cas, l'élément sera bloqué lors effacement des faisceaux (11ème élément en bas, 490 mm).
, 2X Sortie 2 commute immédiatement après la fermeture de la porte (réactivée quand l'élément le plus bas est
ininterrompue à nouveau).
