GridScan/Pro Deutsch
20 © CEDES | V 1.0
3. Die Senderleiste direkt gegenüber der Empfängerleiste montieren. Ist die Empfängerleiste in der Führungsschiene
des Tors montiert, muss die Senderleiste in die gegenüberliegende Führungsschiene eingebaut werden.
Wichtig: Die optischen Elemente müssen aufeinander ausgerichtet sein (Kapitel 5.3).
4. Die Senderleiste über das Synchronisationskabel mit der Empfängerleiste verbinden.
5. Das Anschlusskabel am blauen Stecker der Empfängerleiste einstecken und mit der Torsteuerung verbinden
(Kapitel 8).
8. Elektrische Anschlüsse

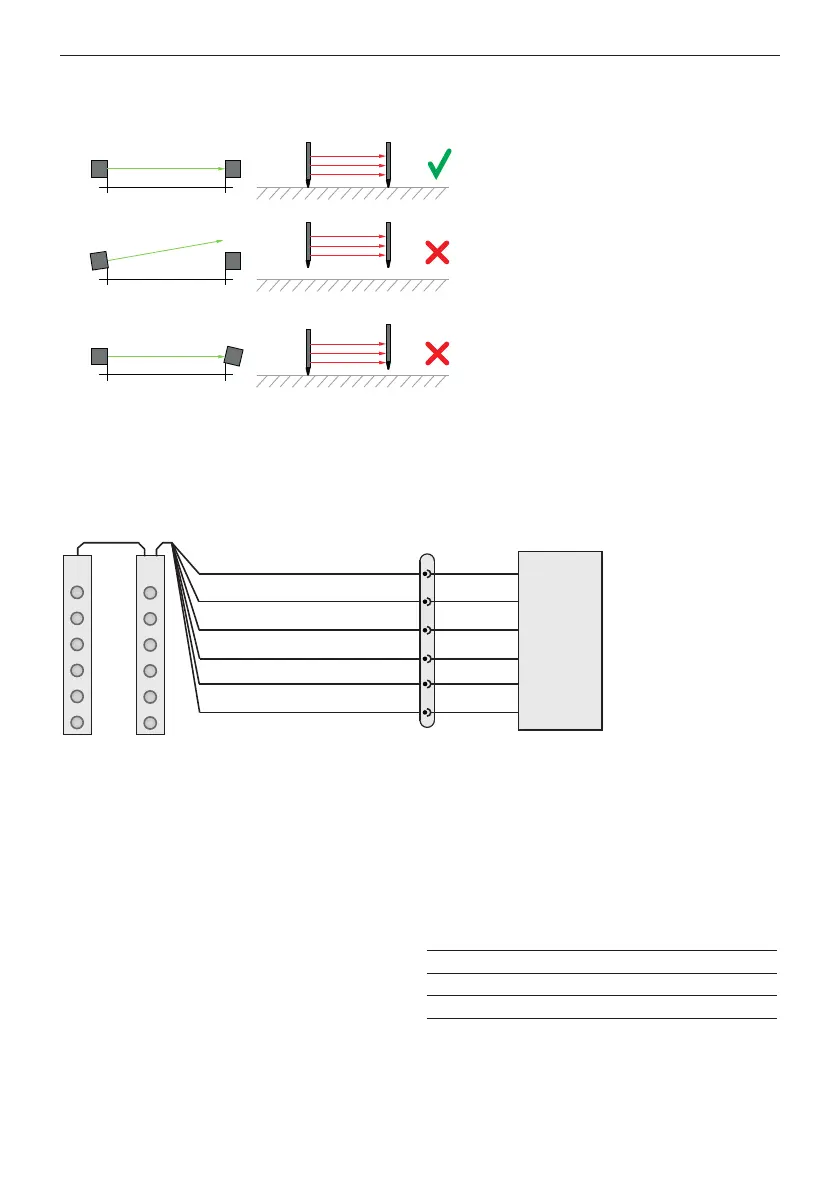

Abb 11: Anschlussdiagramm
Wichtig: Nicht angeschlossene (nicht benutzte) Drähte müssen separiert und isoliert werden.
8.1 Ausgänge
Bewegt sich ein Objekt in das Überwachungsfeld (OBJECT DETECTED), wechselt der Ausgang von GridScan/Pro nach
Ansprechzeit t2 seinen Zustand (Kapitel 9). Verlässt das Objekt das Überwachungsfeld (NO OBJECT), wechselt der
Ausgangszustand nach Ablauf von Abfallzeit t3 wieder in den Ausgangszustand.
8.1.1 Wechseln der Ausgangslogik
Die Logik von Ausgang 1 wird mit dem grauen Draht
eingestellt. Die Logik wird von der Einschaltsequenz
bestimmt. Nach dem Einschalten gibt es bis zum nächsten
Einschalten keinen Wechsel der Logik. Die Default-
Logik ist LO (light-on) (im Zeitdiagramm verwendet).
Die Ausgangslogik ist LO, wenn der graue Draht mit
GND (0 V) verbunden ist. Wird der graue Draht mit USP
(10 ... 30 VDC) verbunden, wechselt die Ausgangslogik
auf DO (dark-on). Wenn der graue Draht ohne Verbindung
(schwebend) ist, wechselt die Ausgangslogik auf das FSS-
Signal.
5
2
4
3
1
6
Selectable output logic
Test input*
Output 1 (PNP/NPN and FSS)
U
SP
GND (0 V)
Not used or Output 2 (PNP/NPN)
Door
controller
Tx Rx
M8, 6-pin
brown
black
gray
white
Synchronization
cable
* If FSS output is
selected white wire needs
to be connected to U
SP
or test signal
blue
green
Tx // Rx
Tx not // Rx
Tx not // Rx
Grauer Draht Logik Ausgang 1
Verbunden mit GND (0 V) Push-Pull LO
Verbunden mit USP Push-Pull DO
Nicht verbunden (floated) FSS
Tabelle 1: Logiktabelle Ausgang 1
