Cedes GridScan/Pro - Ingresso DI Test

GridScan/Pro Italiano
© CEDES | V 1.0 45

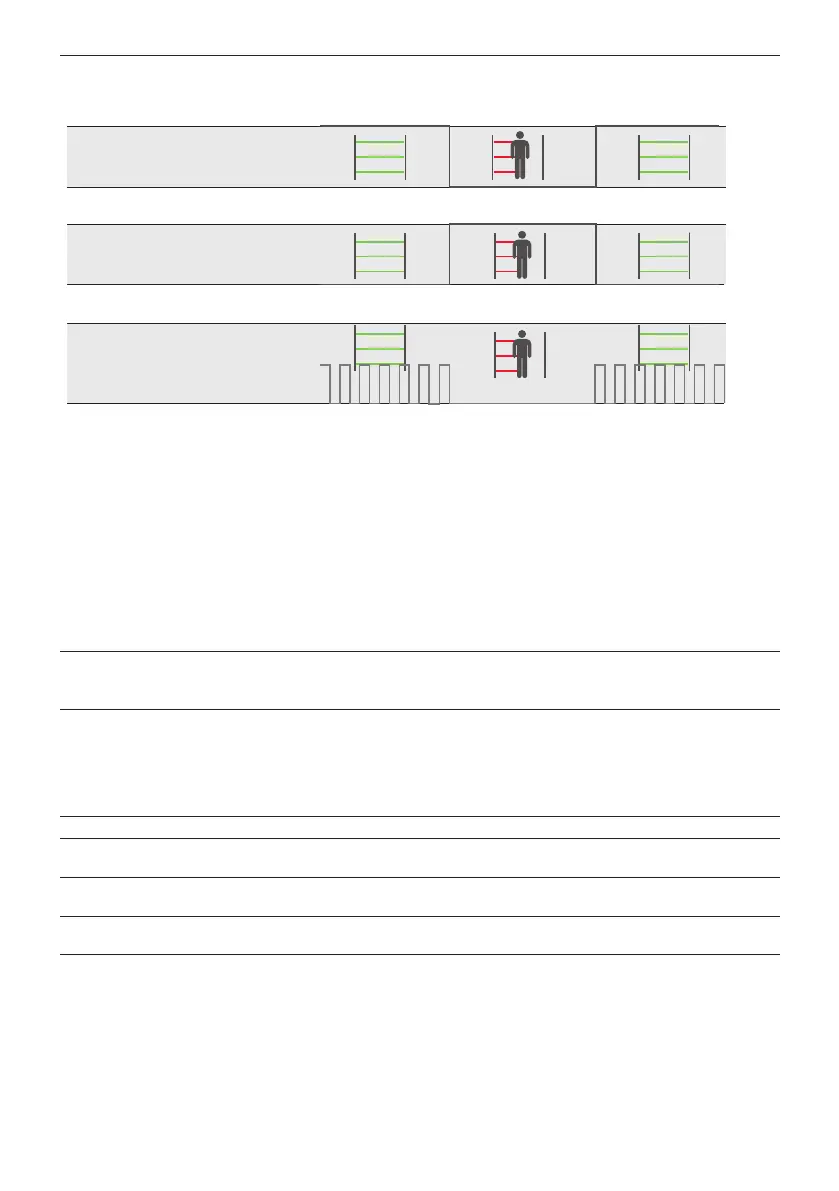

Figura 12:
USP
0 V
U
SP
Output selector connected to GND (0 V )
Output selector connected to U
SP
0 V
Output 1 (PNP/NPN LO)
Output 1 (PNP/NPN DO)
3.9 VDC
0 V
Output selector not connected (floated)
Output 1 (FSS)
Logica dell'uscita 1
8.1.2 Uscita FSS (Frequency Safety Signal)
FSS è un’uscita di sicurezza da 1 kHz che, senza utilizzare un segnale di prova, consente il funzionamento ai sensi della
normativa EN ISO 13849-1:2015. Fintanto il campo di rilevamento è libero, l’uscita FSS invia un segnale da 1 kHz. Se
all'interno del campo di rilevamento viene individuato il movimento di un oggetto (OBJECT DETECTED), l'uscita FSS passa
a LOW/GND (0 V). Se l’oggetto esce dal campo di rilevamento (NO OBJECT), il segnale Frequency Safety Signal si riattiva
(Capitolo 9).
8.1.3 Uscita 1 - preimpostazioni di fabbrica
L’uscita 1 viene fornita di fabbrica con le seguenti varianti. Le preimpostazioni si riferiscono alla descrizione del tipo “ee”
(si veda Capitolo 4.3).
, ee - - L’uscita 1 si attiva in caso di riconoscimento di persone/oggetti o 3 secondi dopo la chiusura
della porta (riattivazione quando l’undicesimo elemento dal basso è di nuovo libero).
Tipo ST L’uscita 1 si attiva in caso di riconoscimento di persone/oggetti.
Ulteriori opzioni su richiesta.
8.1.4 Uscita 2 - preimpostazioni di fabbrica
L’uscita 2 (PNP/NPN) viene fornita di fabbrica con le seguenti varianti. Le preimpostazioni si riferiscono alla descrizione
del tipo “ff” (si veda Capitolo 4.3).
, ff - Standard - nessuna uscita 2
, 2Z L’uscita 2 si attiva in caso di riconoscimento di persone/oggetti come rilevamento di singolo elemento (11
elemento dal basso, 490 mm).
, 2Y L’uscita 2 si attiva in caso di riconoscimento di persone/oggetti come rilevamento di singolo elemento. In
questo caso l’elemento viene nascosto durante il door blanking (11 elemento dal basso, 490 mm).
, 2X L’uscita 2 si attiva subito dopo la chiusura della porta (viene riattivato quando l’elemento inferiore è di nuovo
libero).
Ulteriori opzioni su richiesta.
8.2 Ingresso di test
Per rispettare la normativa EN ISO 13849-1:2015 GridScan/Pro deve essere testato con l’uscita PNP/NPN (tipo N) prima
di ogni chiusura della porta dalla centralina. GridScan/Pro è disponibile come versione standard con “Test active LOW”.
Importante: In caso di utilizzo di un segnale di uscita FSS non è necessaria la presenza di un ingresso di prova per
ottenere un livello di protezione ai sensi della normativa EN ISO 13849-1:2015. In questo caso il filo bianco deve essere
collegato con USP.
