Cedes GridScan/Pro - 9 Zeitdiagramm; 10 Inbetriebnahme; 11 LED-Anzeigen

GridScan/Pro Deutsch
22 © CEDES | V 1.0
9. Zeitdiagramm

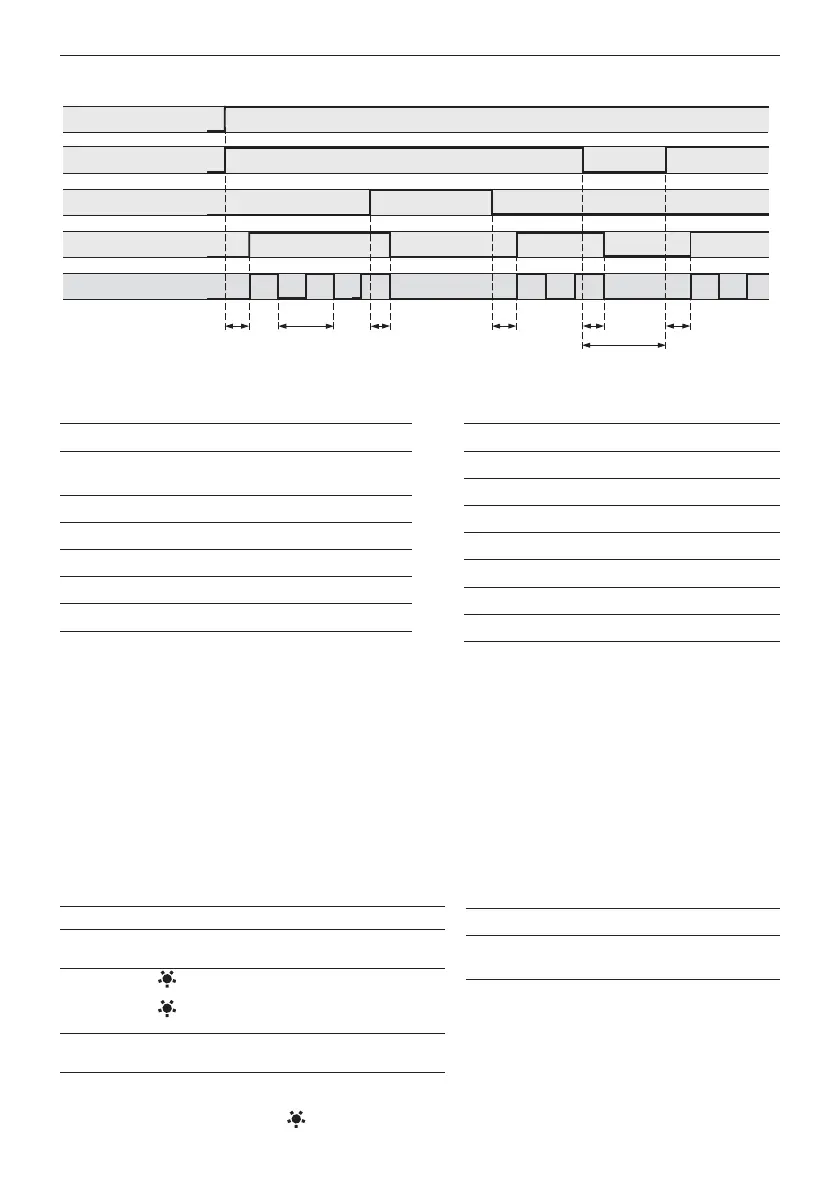

Abb 13: Zeitdiagramm
Tabelle 2: Zeitwerte Zeitdiagramm
Tabelle 3: Spannungswerte
10. Inbetriebnahme
1. Hauptstromversorgung und Torsteuerung einschalten. Die LED des Empfängers blinken während dem Aufstarten.
2. LED-Statusanzeigen beider Sensorleisten überprüfen (Stromversorgung, Zustand).
3. Zum Testen, ob das System korrekt funktioniert, das Tor öffnen und schliessen und den Lichtstrahl dabei
unterbrechen.
11. LEDAnzeigen
Empfängerleiste (Rx) Senderleiste (Tx)
Tabelle 4: LED-Anzeigen Empfängerleiste
 = LED leuchtet  = LED aus = LED blinkt
Tabelle 5: LED-Anzeige Senderleiste
t
2
t
1
t
4
t
7
t
5
t
3
t
6
HIGH
LOW
HIGH
LOW
Testeingang (L)
Objekt-
erkennung
Ausgang (PNP/NPN)
KEIN OBJEKT
OBJEKT E RKANNT
TEST
USP
GND
Stromversorgung
HIGH
LOW
FSS-Ausgang
Zeit Wert [ms]
Aufstartzeit t1 max. 1'700
Ansprechzeit bei 22
Elementen
t2 typ. 40
max. 80
Abfallzeit t3 max. 50
Ansprechzeit Testeingang t4 max. 80
Wiederanlaufzeit t5 max. 200
FSS-Sequenzdauer t6 1
Testzeit t7 min. 100
PNP / NPN
Stromversorgung USP 10 ... 30 VDC
Stromversorgung GND 0 V
Testeingang HIGH > 10 VDC
Testeingang LOW < 2 VDC
Ausgang HIGH > USP - 2 VDC
Ausgang LOW < 2 VDC
FSS-Ausgang HIGH 3.4 … 4.2 VDC
FSS-Ausgang LOW < 1 VDC
Grüne LED Rote LED Sensor-Status
 
Überwachungsfeld frei
 
Überwachungsfeld unterbrochen
oder Tor geschlossen


Aufstarten (regelmässiges Blinken)
Interne Fehlfunktion (kurzes
"Blitzen")
 
Kein Strom oder Leiste defekt
(siehe Kapitel 12)
Grüne LED Sensor-Status

Stromversorgung OK

Kein Strom oder Leiste defekt
(siehe Kapitel 12)
