Cedes GridScan/Pro - 9 Diagrama de Tiempos; 10 Puesta en Marcha; 11 Indicadores LED

GridScan/Pro Español
58 © CEDES | V 1.0

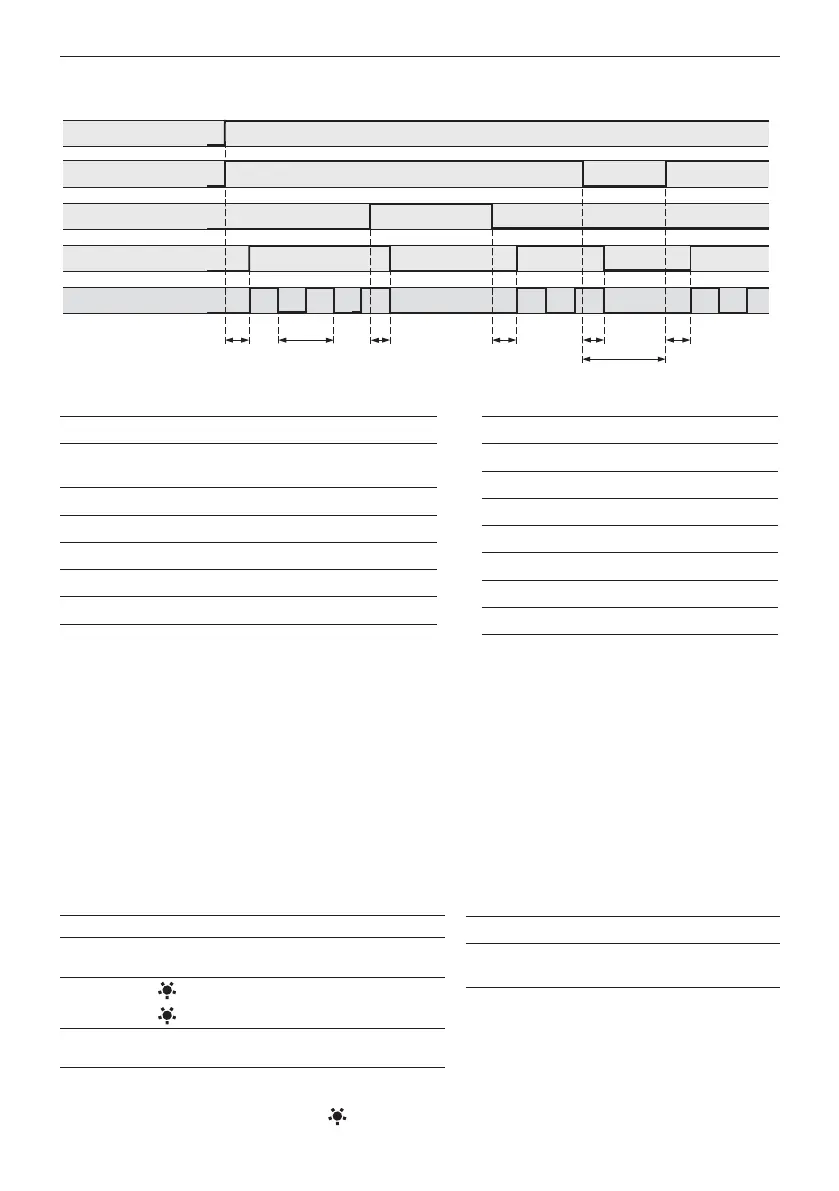

9. Diagrama de tiempos
Figura 13:
t
2
t
1
t
4
t
7
t
5
t
3
t
6
HIGH
LOW
HIGH
LOW
Entrada de test (L)
Detección
objeto
Salida (PNP/NPN)
NINGÚN OBJETO
OBJETO
TEST
USP
GND
Alimentación
HIGH
LOW
Salida-FSS
Diagrama de tiempos
Tabla 2: Tabla de valores de tiempos
Tabla 3: Tabla de valores de tensión
10. Puesta en marcha
1. Conectar la tensión general y el mando de la puerta. Los LED del receptor están intermitentes durante la puesta en
tensión.
2. Comprobar el estado de los LED de ambos perfiles (Alimentación, estado).
3. Pruebe si el sistema funciona correctamente dejando que la puerta abra y cierre e interrumpiendo los haces de luz
durante el proceso de apertura y cierre.
11. Indicadores LED
Perfil Receptor (Rx) Perfil Emisor (Tx)
Tabla 4: Indicadores LED Perfil Receptor
 = LED activo  = LED apagado = LED intermitente
Tabla 5: Indicadores LED Perfil Emisor
Tiempo Valor [ms]
Tiempo de arranque t1 max. 1,700
Tiempo de reacción con 22
elementos
t2 typ. 40
max. 80
Tiempo de desconexión t3 max. 50
Tiempo de reacción entrada de test t4 max. 80
Tiempo de re-arranque t5 max. 200
Duración secuencia FSS t6 1
Tiempo de test t7 min. 100
PNP / NPN
Alimentación USP 10 ... 30 VDC
Alimentación GND 0 V
Entrada de test HIGH > 10 VDC
Entrada de test LOW < 2 VDC
Salida HIGH > USP - 2 VDC
Salida LOW < 2 VDC
Salida FSS HIGH 3.4 … 4.2 VDC
Salida FSS LOW < 1 VDC
LED verde LED rojo Estado del Sensor
 
Campo de detección libre
 
Campo de detección interrumpido o
puerta cerrada


Arranque (intermitencias lentas)
Fallo interno (intermitencias rápidas)
 
No hay tensión de alimentación o
perfil defectuoso (ver Capítulo 12)
LED verde Estado del Sensor

Alimentación OK

No hay tensión de alimentación o
perfil defectuoso (ver Capítulo 12)
