Cedes GridScan/Pro - Función Blanking; 7 Montaje

GridScan/Pro Español
© CEDES | V 1.0 55
6.1 Función Blanking
GridScan/Pro puede diferenciar entre una interrupción de los haces infrarrojos por parte de un objeto/persona y una
interrupción realizada por la propia puerta durante su cierre. Esta diferenciación se realiza gracias a que GridScan/Pro
analiza y diferencia los diferentes patrones de interrupción, como por ejemplo el patrón de interrupción de la puerta
respecto a cualquier otro.
Patrón de interrupción de la puerta durante:
La interrupción de haces de luz de una puerta cerrándose comienza en el haz superior y hacia abajo. Hay dos formas de
realizar el blanking:
7. Montaje
1. Desconecte la alimentación principal de la unidad de control de la puerta y marque
claramente que la instalación está fuera de servicio antes de realizar cualquier trabajo
en la misma.
2. Monte el perfil receptor en un lado de la puerta.
Importante para los modelos estándar:
 Instale el perfil receptor en la guía más próxima a la unidad de control de la puerta
(Figura 7).
 Para cumplir con la norma EN 12978: 2009, el extremo inferior de los perfiles debe
estar a nivel de la puerta cerrada.
Importante para los modelos ST:
Cuando la GridScan/Pro se instala de forma estática (Figura 8), la puerta no debe
interrumpir los haces (no dispone de blanking).
Cobertura mínima
del canto inferior
de la puerta
Elemento óptico
Perfil GridScan/Pro

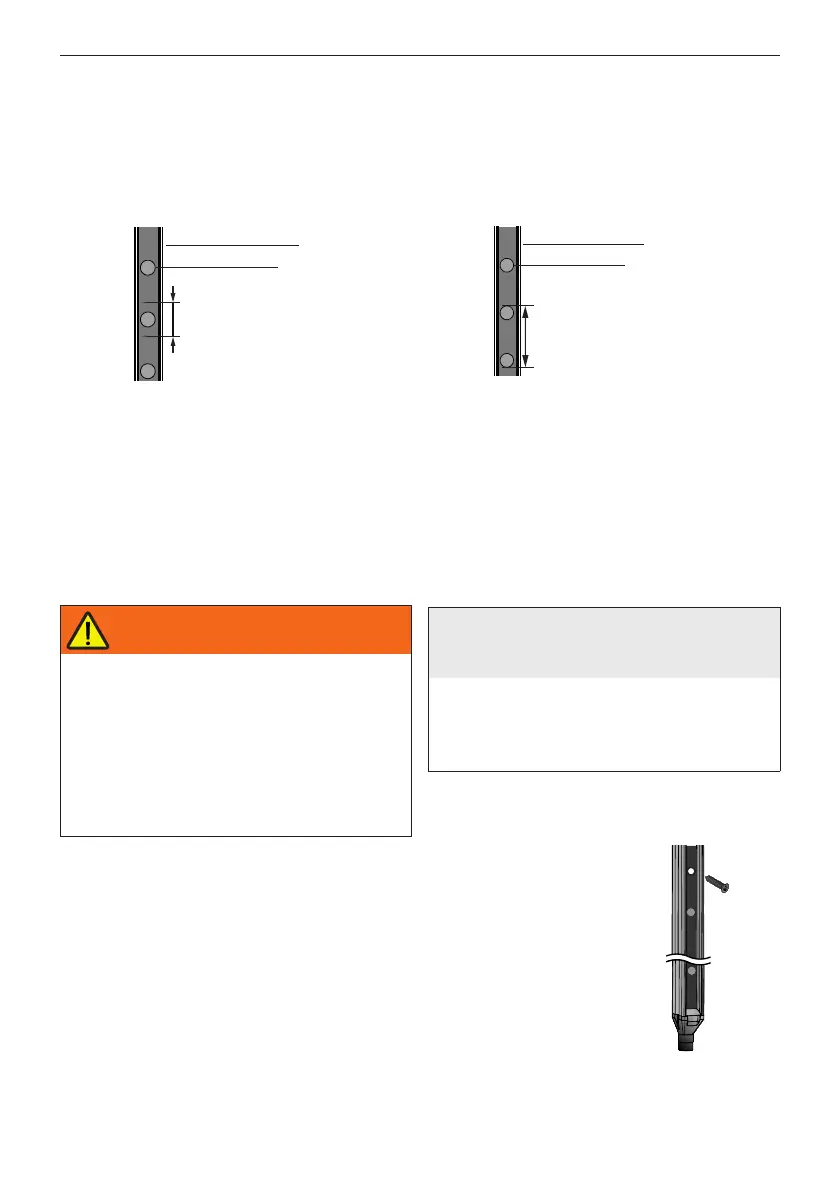

Figura 9.1 Blanqueo mediante el canto inferior de la puerta
Figura 10: Fijación frontal
Elemento óptico
Perfil GridScan/Pro
Cobertura mínima del
interruptor de
haces auxiliar
Figura 9.2 Blanqueo mediante elemento auxiliar
ADVERTENCIA
Riesgos eléctricos o mecánicos
Descargas eléctricas o movimientos
imprevistos de puertas automáticas pueden
provocar lesiones graves o muerte.user des
blessures sérieuses, voir mortelles.
 Respetar todas las medidas de seguridad
relevantes.
 Emplear únicamente herramientas
adecuadas y homologadas.
 Si la GridScan/Pro debe ser reajustada,
desconectar la tensión e indicar "FUERA
DE SERVICIO".
AVISO
Posibles daños mecánicos de la
GridScan/Pro
 No realizar taladros en los perfiles, ni repasar
los existentes.
 No apretar los tornillos de fijación
excesivamente.
 Instalar los perfiles en superficies planas.
Con la GridScan/Pro montada directamente en la guía de
la puerta, la puerta se desplaza directamente delante de la
cortina fotoeléctrica. Esto significa que la sección inferior
de la puerta debe tener una altura de como mínimo 30 mm,
para asegurar que como mínimo un elemento sea tapado
completamente. Es muy importante que el canto inferior
de la puerta cubra toda la distancia entre el Emisor y el
Receptor de la cortina fotoeléctrica (Figura 9.1).
En el caso de que la cortina fotoeléctrica esté instalada
delante o detrás de la guía de la puerta, no es la propia
puerta la que interrumpe los haces activos. Sin embargo
se puede realizar el blanqueo mediante un elemento de
la puerta, como por ejemplo un cable, que interrumpa los
haces. Para ello se puede emplear un interruptor auxiliar
de haces. Este debe ser instalado de forma que, durante
el cierre de la puerta, cubra como mínimo un elemento
óptico, permanentemente (Figura 9.2).
