GridScan/Pro Français
30 © CEDES | V 1.0

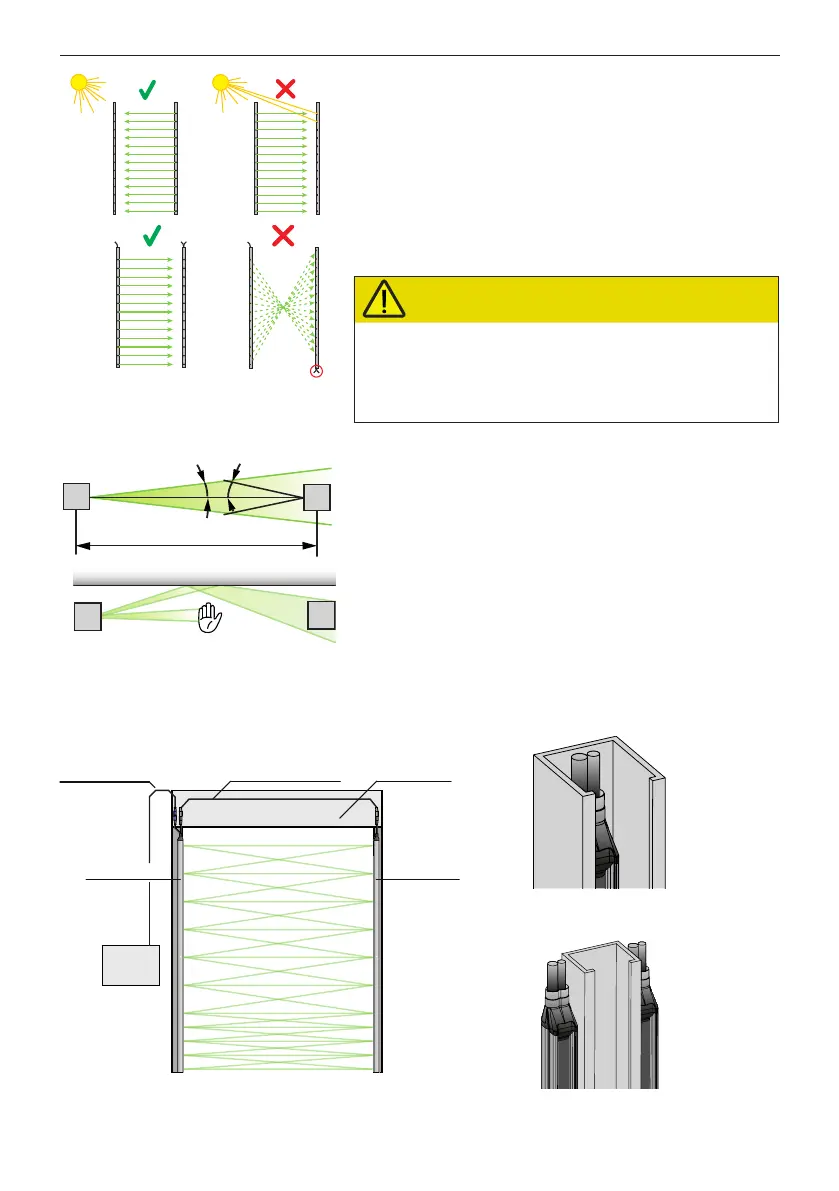

5.3 Alignement
6. Description application
Câble de synchronisation
Câble de
raccordement
Bord optique
émetteur
Armoire de
porte
Bord optique
récepteur
Contrôleur
de porte
Figure 6: GridScan/Pro application (description)
Figure 7: GridScan/Pro avec effacement des
faisceaux (type Standard)
Figure 8: GridScan/Pro en montage
statique (type ST)
Bien s'assurer de la mise en place correcte des connecteurs sur les
bords optiques.
Bien que le GridScan/Pro soit insensible à la lumière directe du
soleil, évitez autant que possible son exposition, tout spécialement en
direction du récepteur.
Evitez les interférences dues aux lumières clignotantes ou autres
sources de lumières infrarouges, telles que cellules photoélectriques
ou autres barrières immatérielles.
Ne pas installer le GridScan/Pro de telle sorte que les bords optiques
soient exposés directement aux sources lumineuses comme les tubes
FL ou des lampes à économie d'énergie.
TxRx
RxTx
R
L'axe optique du bord émetteur (Tx) et du bord récepteur (Rx) doit être
aligné afin d'assurer à la barrière immatérielle son bon fonctionnement.
Les surfaces réfléchissantes qui sont parallèles ou proche de la zone de
protection peuvent créer ou causer des réflexions qui parasitent le bon
fonctionnement du GridScan/Pro. Gardez une distance raisonnable
entre les bords optiques et toute surface réfléchissante.
Au niveau de chaque trajet de rayon, un auto-calibrage a lieu. Lors de
l'activation, la ligne de transmission idéale est déterminée et utilisée.
Afin d'éviter les interruptions dues à la poussière, le système contrôle
la puissance émise et adapte l'intensité en l'augmentant ou en la
réduisant au besoin.
Tx
Rx
Surface réfléchissante
AVERTISSEMENT
Risques pour les yeux
Bien que le GridScan/Pro n’émet pas de dangereuses
quantités de lumière infrarouge, une longue exposition à
d'intenses sources de lumière infrarouge peut endommager
les yeux :
Ne jamais regarder directement un émetteur infrarouge
actif de près.
