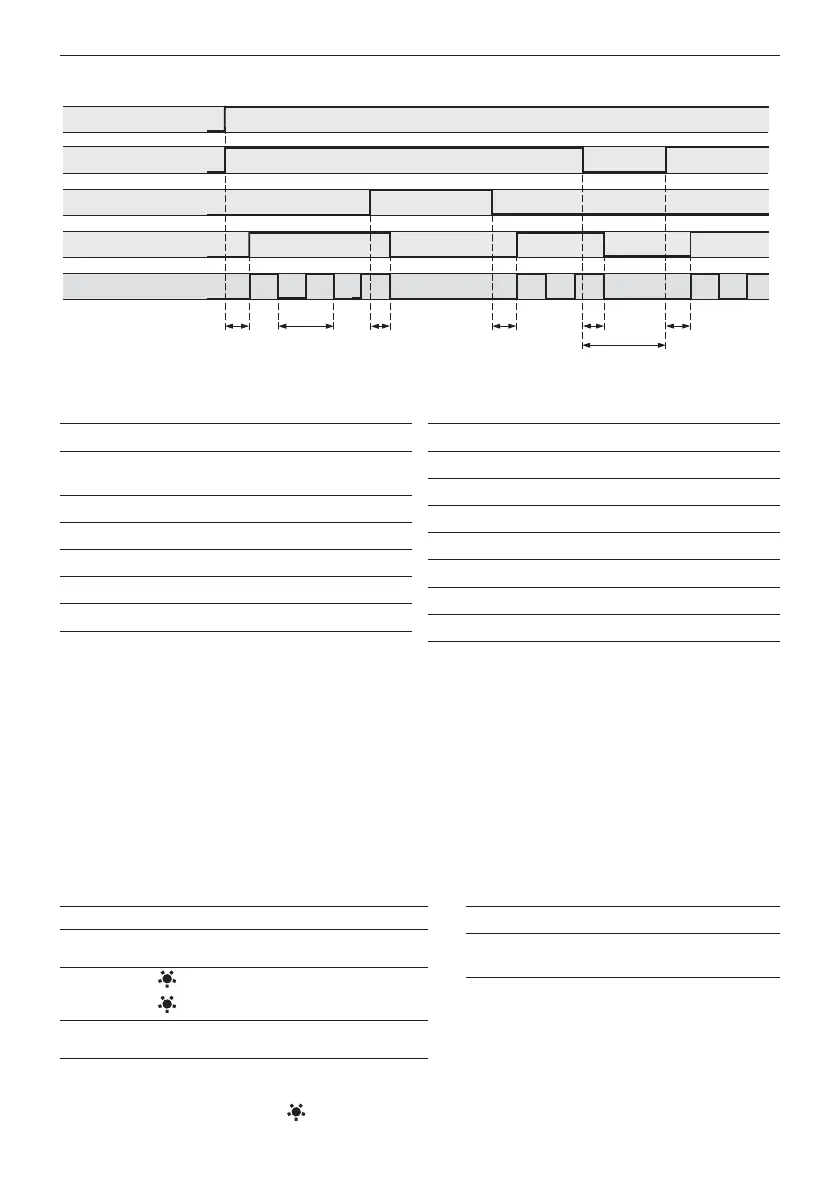

9. タイミングダイアグラム
図13: 一般的なタイミングダイアグラム
表2: 一般的な時間表
表3: 一般的な値表
10. 起動
1. 主電源を入れ、ドア制御装置の電源を入れます。 起動段階では、受光器のLEDが点滅します。
2. 両筐体のLED（電源、ステータス）を確認します。
3. ドアを開閉して、開閉プロセス中に光軸を遮断して、システムが正しく機能しているか否かをテストします。
11. 状態表示LED
受光器(Rx)  投光器(Tx)
表4: 状態表示LED 受光器
 = LED点灯  = LED消灯 = LED点滅
表5: 状態表示LED 投光器
t
2
t
1
t
4
t
7
t
5
t
3
t
6
HIGH
LOW
HIGH
LOW
テスト入力(L)
物体検知
出力 (PNP/NPN)
NO OBJECT
OBJECT
テスト
USP
GND
電源
HIGH
LOW
FSS 出力
時間
値[ms]
起動時間
t1 max. 1,700
応答時間 22素子 t2 typ. 40
max. 80
復帰時間
t3 max. 50
テスト応答時間
t4 max. 80
再起動時間
t5 max. 200
FSSシーケンス時間 t6 1
テスト時間
t7 min. 100
PNP / NPN
電源 USP 10 ... 30 VDC
電源 GND 0 V
テスト入力 HIGH > 10 VDC
テスト入力 LOW < 2 VDC
出力 HIGH > USP - 2 VDC
出力 LOW < 2 VDC
FSS 出力 HIGH 3.4 … 4.2 VDC
FSS 出力 LOW < 1 VDC
青LED 赤LED
センサ状態
 
ライトカーテンが開放
 
保護領域が遮断されたかドア
が閉じられた


起動（ゆっくり点滅）
内部故障（速い点滅）
 
無電源または筐体が不良（第
12章を参照）
青LED
センサ状態

電源投入

無電源または筐体が不良（第12
章を参照）
