GridScan/Pro Deutsch
© CEDES | 1.0 19
6.1 Torausblendung
GridScan/Pro kann zwischen einer Unterbrechung der Infrarot-Lichtstrahlen durch ein Objekt/Person und einer
Unterbrechung durch das sich schliessende Tor unterscheiden, indem GridScan/Pro das typische Muster einer
Lichtstrahlunterbrechung durch das herunterfahrende Tor erkennt.
Muster der Lichtstrahlunterbrechung:
Schliesst sich das Tor, startet die Unterbrechung der Lichtstrahlen am obersten Strahl und setzt sich Strahl um Strahl nach
unten fort. Zwei Möglichkeiten der Torausblendung:
7. Montage
1. Die Torsteuerung von der Stromversorgung trennen und deutlich kennzeichnen, dass
dieses System ausser Betrieb ist, bevor Arbeiten daran ausgeführt werden.
2. Die Empfängerleiste auf einer Seite des Tors montieren.
Wichtig für Standardtypen:
Die Empfängerleiste auf der gleichen Seite wie die Torsteuerung direkt in die
Führungsschiene montieren (Abbildung 7).
Für eine Absicherung nach EN 12978:2009 muss das untere Leistenende auf Höhe
der Unterkante des geschlossenen Tors liegen.
Wichtig für STTypen:
Wenn der GridScan/Pro statisch montiert ist (Abbildung 8), darf das Tor die
Lichtstrahlen nicht unterbrechen (keine Torausblendung).

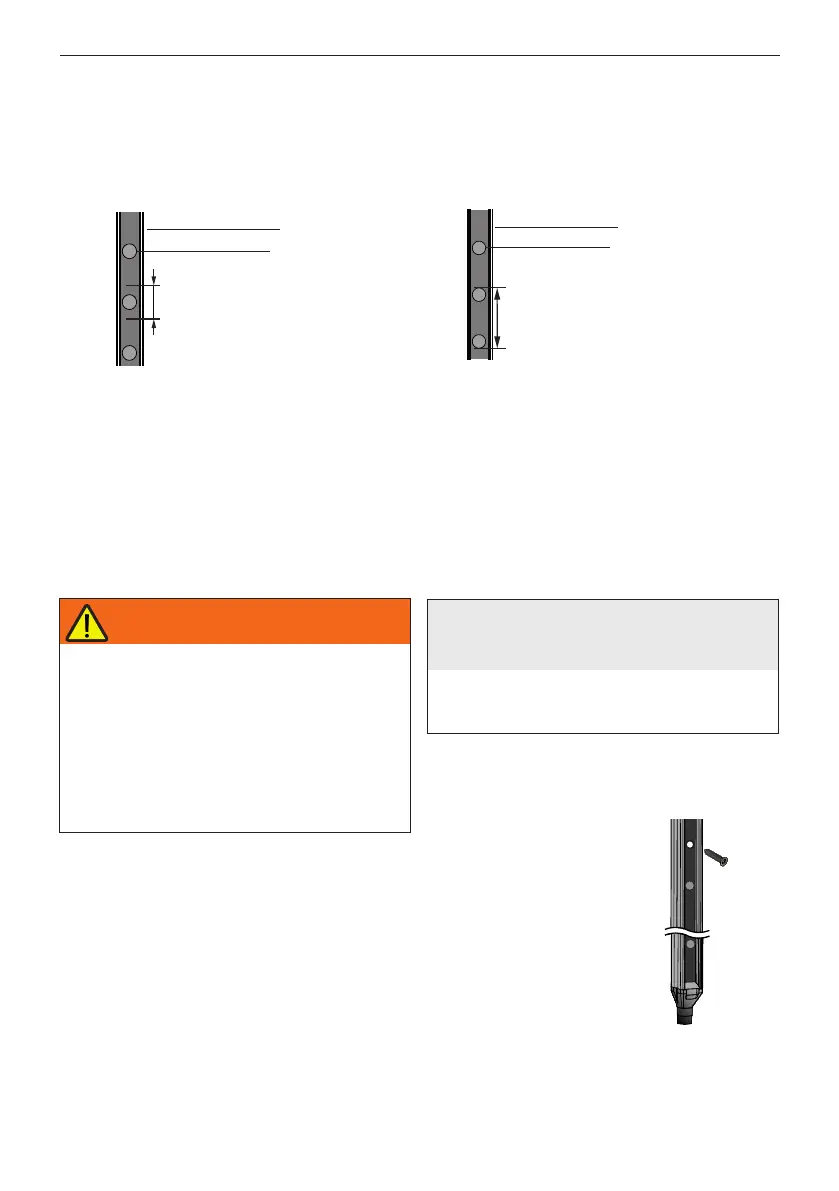

Minimale Abdeckung
durch die
Torunterkante
Optisches Element
GridScan/Pro Leiste
Abb 9.1 Torausblendung durch Torunterkante
Abb 10: Frontale Montage
Ist GridScan/Pro direkt in der Führungsschiene montiert,
bewegt sich das Tor direkt vor dem Lichtvorhang. Das
bedeutet, dass der unterste Abschnitt des Tors mindestens
30 mm hoch sein muss, um sicherzustellen, dass
mindestens ein Element vollständig abgedeckt wird. Es ist
auch wichtig, dass die Torunterkante die komplette Distanz
zwischen dem Sender und Empfänger des Lichtvorhangs
abdeckt (Abb. 9.1).
Ist der Lichtvorhang entweder vor oder hinter der
Führungsschiene montiert, wird das herunterfahrende
Tor die aktiven Lichtstrahlen nicht unterbrechen. Eine
Torausblendung kann jedoch gefordert sein, wenn
Teile des Tors, wie z.B. ein Kabel den Lichtvorhang
unterbrechen. Hierfür kann ein Strahlblocker eingesetzt
werden. Dieser muss so montiert werden, dass während
der Torschliessung ständig mindestens ein Element
abgedeckt wird (Abb. 9.2).
Optisches Element
GridScan/Pro Leiste
Minimale Abdeckung
durch einen
Strahlblocker
Abb 9.2 Torausblendung durch Strahlblocker
WARNING
Gefahr durch Elektrizität und Mechanik
Stromschläge oder plötzliche Bewegungen
automatischer Tore können zu schweren
Verletzungen oder zum Tod führen.
Alle relevanten Sicherheitsvorschriften
beachten.
Nur geeignetes und zugelassenes
Werkzeug benutzen.
Wenn GridScan/Pro nachjustiert wird,
muss die Stromversorgung abgeschaltet
und die Anlage mit "AUSSER BETRIEB"
gekennzeichnet werden.
HINWEIS
Mechanische Beschädigung von
GridScan/Pro
Keine Löcher in die Sensorleisten bohren.
Schrauben nicht übermässig anziehen.
Leisten nur auf flachen Oberflächen montieren.
