GridScan/Pro Español
52 © CEDES | V 1.0
4. Introducción
La GridScan/Pro es una cortina de luz de seguridad
certificada SIL 2 muy fiable. Fue desarrollada y diseñada
para proteger todo tipo de puertas industriales, como
puertas seccionales o rápidas enrollables. La cortina es
ideal para puertas de hasta 10 m de ancho y admite una
velocidad de cierre de puerta de 1,6 m / s. La velocidad
de apertura es de hasta 3 m / s. El emisor y el receptor se
pueden instalar directamente en la guía (versión blanking)
o en la parte delantera o trasera de la puerta (versión
estática). Por lo tanto, hay disponible una versión con
blanking y una versión estática (sin función blanking).
La GridScan/Pro dispone de una salida seleccionable
entre OSE o Señal de frecuencia de seguridad (FSS)
o Push-Pull, por lo que un solo sistema cubre todas
las maniobras relevantes. La selección de salida FSS
permite un funcionamiento de acuerdo con EN ISO
13849-1: 2015 Cat. 2 sin necesidad de test periódico de
la cortina. Esta salida se incluye en la certificación TÜV de
la GridScan/Pro.

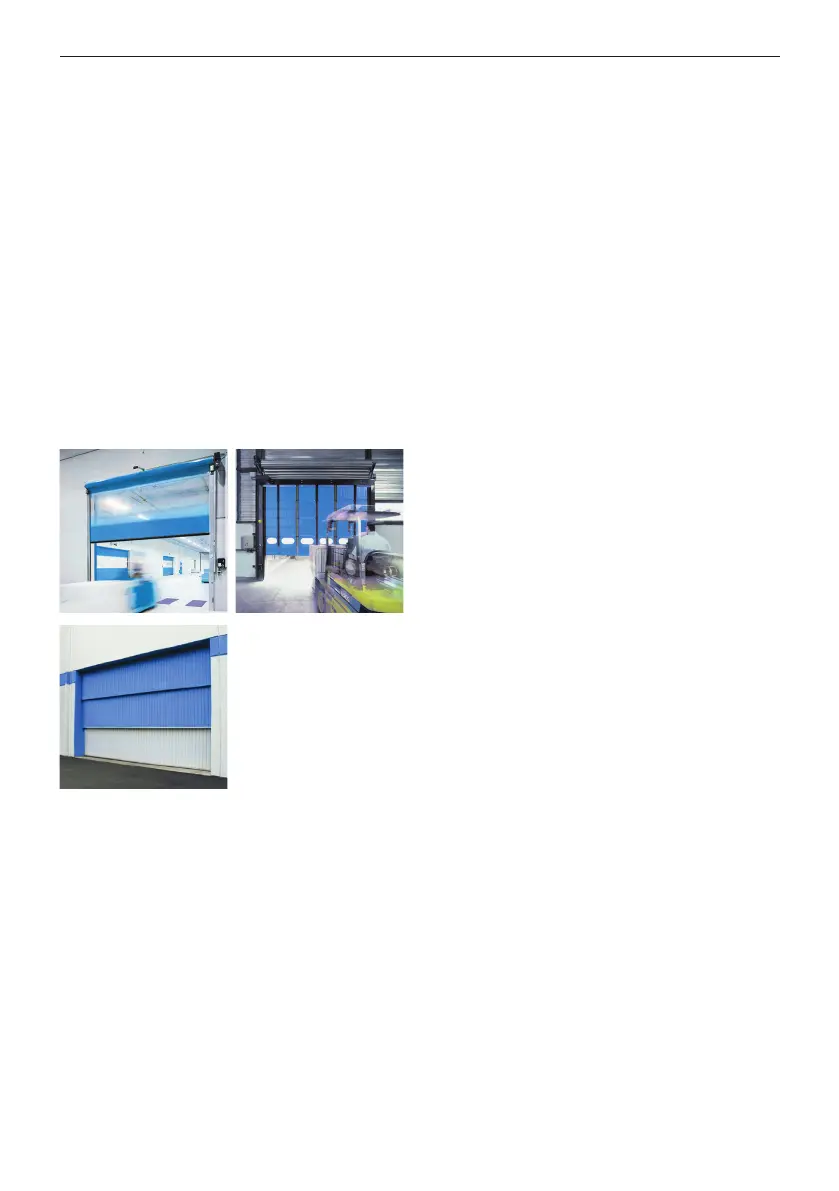

Figura 1: Ejemplos de aplicaciones típicas de la GridScan/Pro
4.1 Características de la GridScan/Pro
• Muestra testeada por TÜV
• Cortina fotoeléctrica certificada SIL 2
• Se puede montar directamente en la guía de la puerta
(función blanking de puerta)
• Salida combinada con PNP/NPN (push-pull) y FSS
• Alineación muy sencilla
• Segunda salida para información adicional
• Ideal para modernizaciones gracias al relé de
seguridad FSS
• Velocidad de cierre de la puerta hasta 1,6 m/s
• Cumple con SIL 2 sin testeo, seleccionando la salida
FSS
• Disponibles versiones con puerto de comunicación.
• Sección del perfil de tan solo 12 mm x 14.5 mm
4.2 Modelos - GridScan/Pro
• Modelo estándar
El modelo estándar dispone de la función blanking y una
resolución según EN 12978: 2009. Esto significa que hay
diferentes distancias entre los elementos ópticos a lo largo
de la longitud del perfil.
Importante: La versión estándar está certificada según EN
ISO 13849-1:2015 y EN 12978:2009, cuando la puerta se
supervisa hasta altura de protección de 2.5 m.
• Modelo ST
La variante ST no tiene la función blanking. Puede ser
empleada como cortina de luz de seguridad Cat. 2 en
diferentes aplicaciones.
Importante: a versión ST está certificada según EN ISO
13849-1:2015 y EN12978, cuando la puerta se supervisa
hasta una altura de protección de 2.5 m.
4.3 Definición de modelos
Figura 2:
GRS/Pro – aa – bbbb – cc, dd, ee, ff
aa : SY Sistema
Tx Perfil emisor
Rx Perfil receptor
dd : - Versión estándar con blanking
ST Versión estática
bbbb : Longitud de seguridad en mm
cc : Cantidad elementos
ee : Información de la salida 1 (ajuste de fábrica)
ff : Información de la salida 2 (ajuste de fábrica)
Definición de modelos
Ejemplo:
• GRS/Pro SY-2500-22
Cortina GridScan/Pro, altura de protección de 2500 mm,
22 elementos
4.4 Uso previsto
GridScan/Pro ha sido desarrollada y certificada para su
aplicación en puertas industriales para la protección de
personas, en montaje dentro o fuera de la guía de la puerta,
según EN 12978:2009 y EN 12453:2017.
La GridScan/Pro se puede utilizar como dispositivo de
seguridad según EN 12453: 2017 como dispositivo
electrónico y cumple con los niveles de seguridad hasta
SIL 2 según EN 61508: 2010 y categoría 2 (cat. 2) /
performance level d (PL d) según EN ISO 13849-1: 2015.
